Pos. Symbol
1
2
•
Anschlusskupplung der Plasmagasleitung auf Anschlussnippel G1/4", Anschluss Plasmagas
aufschrauben.
•
Anschlusskupplung der Schutzgasleitung auf Anschlussnippel G1/4", Anschluss Schutzgas
aufschrauben.
Die angeschlossenen Gasleitungen müssen jeweils einen Vordruck von 4,5 bar
aufweisen
(Toleranzgrenzen: Plasmagas 4 bar bis 5 bar, Schutzgas 4 bar bis 5 bar).
099-008722-EW500
01.02.2012
1
2
Beschreibung
0
Anschlussnippel G1/4", Anschluss Schutzgas
Verbindung zum Druckminderer
Anschlussnippel G1/4", Anschluss Plasmagas
Verbindung zum Druckminderer
Aufbau und Funktion

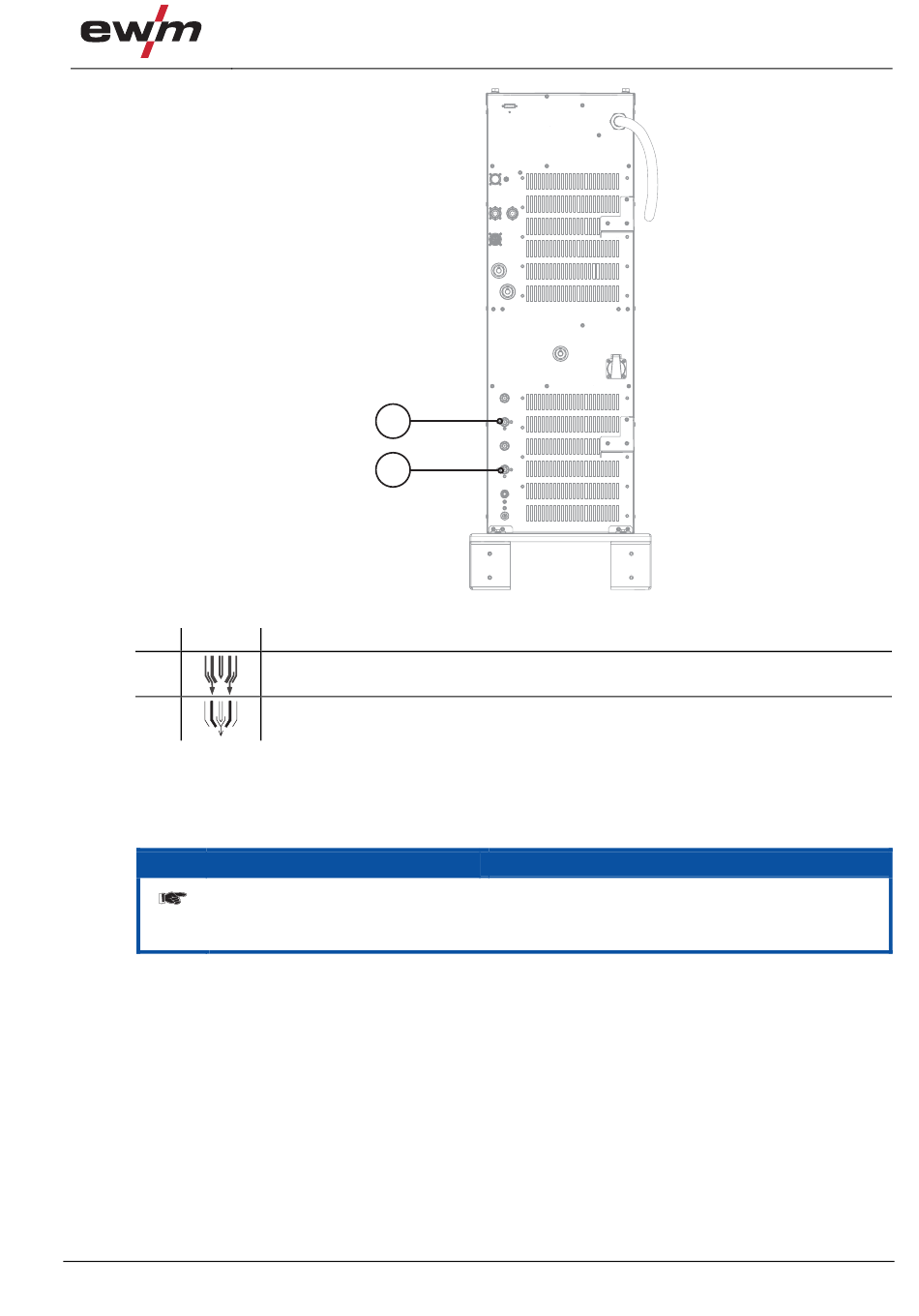

Abbildung 5-2
HINWEIS
Anschluss Systemgase
33
