5.13 Schweißgerät zum mechanischen Lichtbogenschmelzschweißen
konfigurieren
Das Schweißgerät muss vor der ersten Inbetriebnahme zum mechanischen
Lichtbogenschmelzschweißen (Kalt- oder Heißdrahtschweißen) konfiguriert werden. Diese
Grundeinstellungen werden direkt an der Gerätesteuerung vorgenommen.
1. Verfahren Kaltdraht oder Heißdraht (Hotwire = on/off)
2. Anwahl Vor-/Rückwärtsbewegung (Freq = on/off)
Des Weiteren kann bei Bedarf der Drahtrückzug angepasst werden.
5.13.1 Funktionsabläufe / Betriebsarten

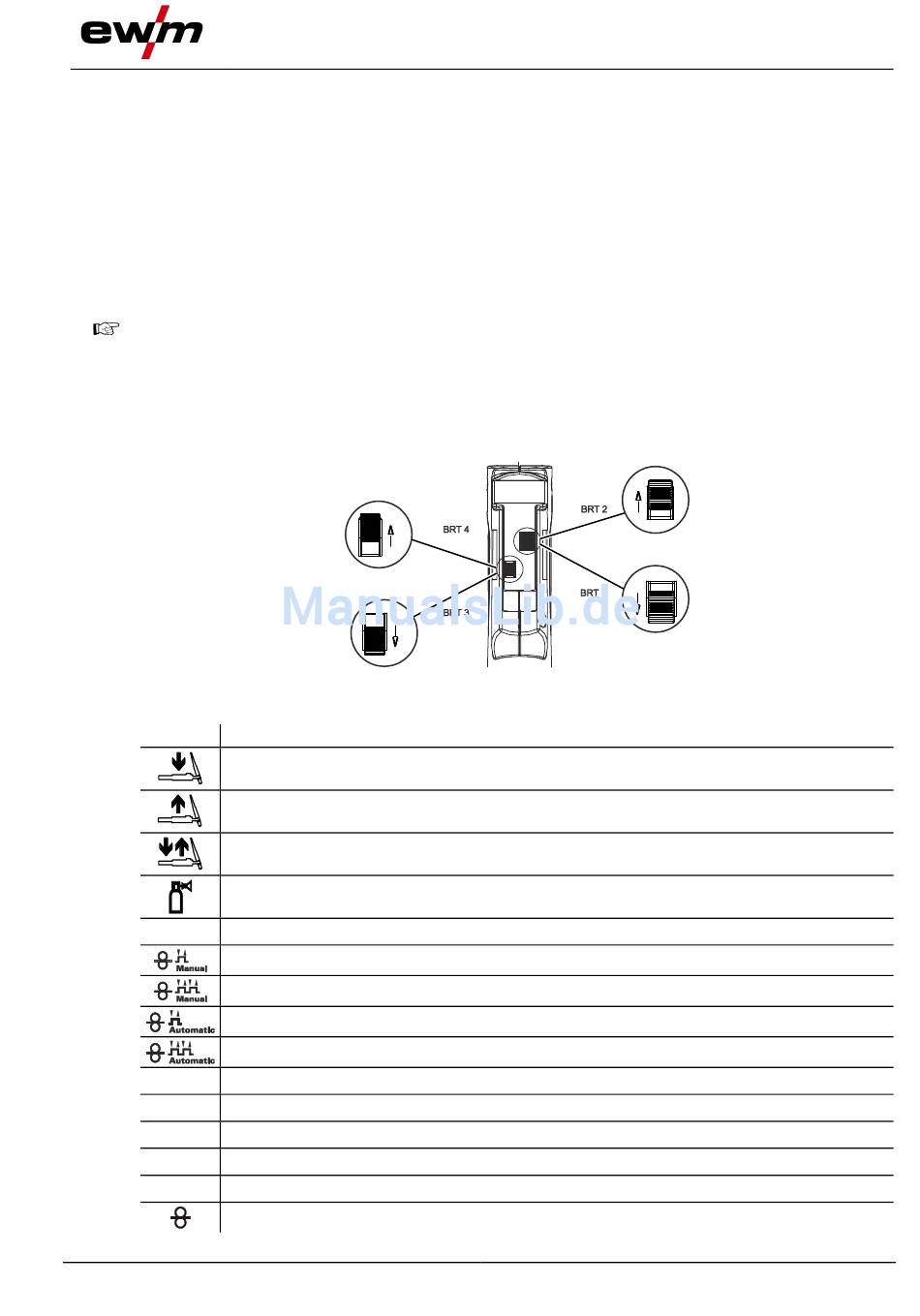

Mit Brennertaster 1 (BRT 1) wird der Schweißstrom ein- bzw. ausgeschaltet.
Mit Brennertaster 2 (BRT 2) wird die Drahtförderung ein- bzw. ausgeschaltet.
Zusätzlich kann durch das Drücken des Brennertaster 2 (BRT 2) der Draht eingefädelt bzw. durch
kurzes Tippen und anschließendes Drücken ausgefädelt werden.
Die Bedienung kann zwischen vier Betriebsarten gewählt werden (siehe folgende
Funktionsabläufe). Der Schweißstrom kann mit Brennertaster 3 und 4 (BRT 3 und BRT 4)
stufenlos eingestellt werden.
5.13.1.1 Zeichenerklärung
Symbol Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
Schweißleistung
I
2-Takt Manuell
4-Takt Manuell
2-Takt Automatik
4-Takt Automatik
Zeit
t
Startprogramm
P
START
Hauptprogramm
P
A
vermindertes Hauptprogramm
P
B
Endprogramm
P
END
Drahtförderung
099-000180-EW500
15.10.2015
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren
Abbildung 5-17
Aufbau und Funktion
