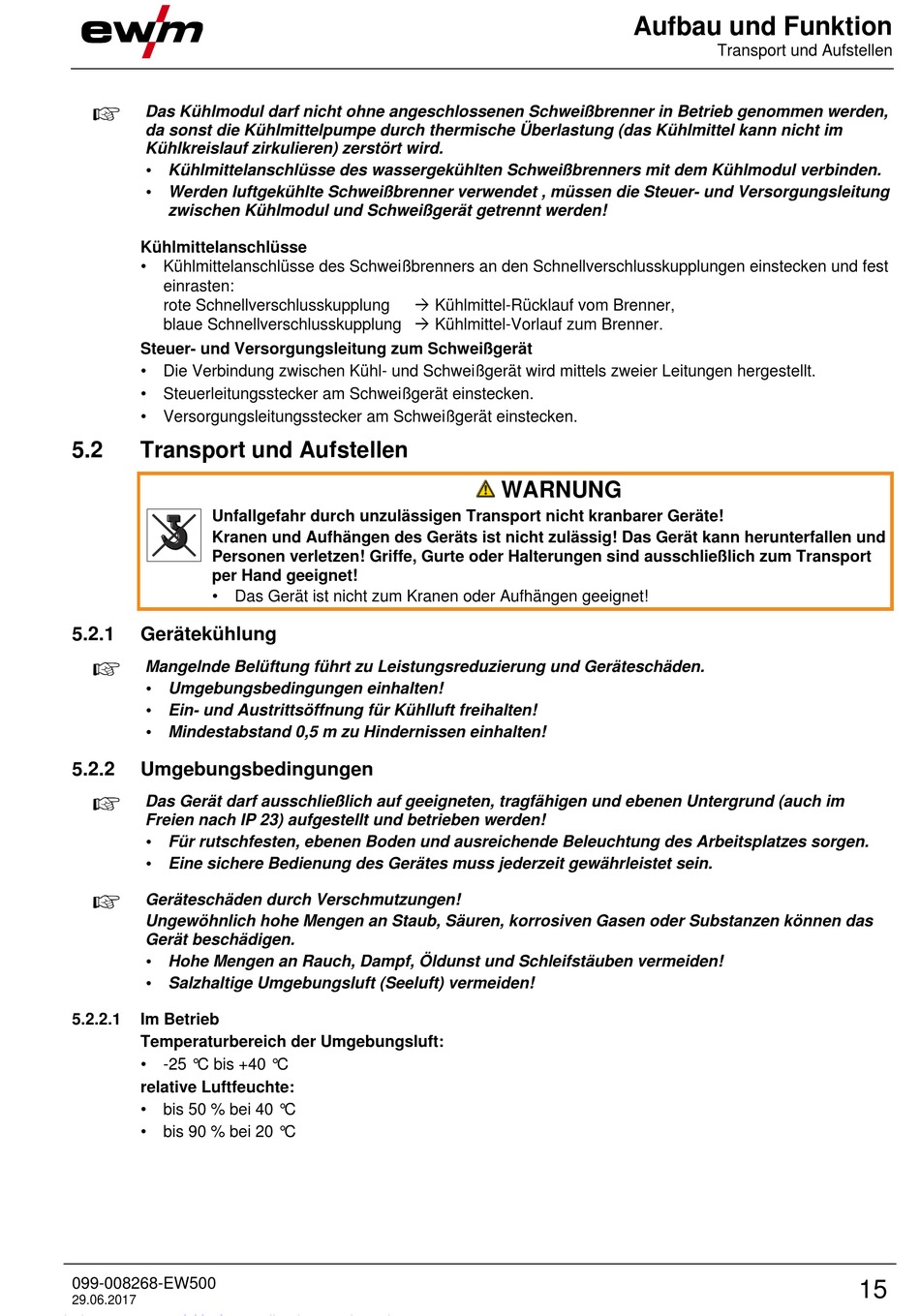

Das Kühlmodul darf nicht ohne angeschlossenen Schweißbrenner in Betrieb genommen werden,
da sonst die Kühlmittelpumpe durch thermische Überlastung (das Kühlmittel kann nicht im
Kühlkreislauf zirkulieren) zerstört wird.
•
Kühlmittelanschlüsse des wassergekühlten Schweißbrenners mit dem Kühlmodul verbinden.
•
Werden luftgekühlte Schweißbrenner verwendet , müssen die Steuer- und Versorgungsleitung
zwischen Kühlmodul und Schweißgerät getrennt werden!
Kühlmittelanschlüsse
•
Kühlmittelanschlüsse des Schweißbrenners an den Schnellverschlusskupplungen einstecken und fest
einrasten:
rote Schnellverschlusskupplung
blaue Schnellverschlusskupplung  Kühlmittel-Vorlauf zum Brenner.
Steuer- und Versorgungsleitung zum Schweißgerät
•
Die Verbindung zwischen Kühl- und Schweißgerät wird mittels zweier Leitungen hergestellt.
•
Steuerleitungsstecker am Schweißgerät einstecken.
•
Versorgungsleitungsstecker am Schweißgerät einstecken.
5.2

Transport und Aufstellen

Unfallgefahr durch unzulässigen Transport nicht kranbarer Geräte!
Kranen und Aufhängen des Geräts ist nicht zulässig! Das Gerät kann herunterfallen und
Personen verletzen! Griffe, Gurte oder Halterungen sind ausschließlich zum Transport
per Hand geeignet!
•
Das Gerät ist nicht zum Kranen oder Aufhängen geeignet!
5.2.1 Gerätekühlung
Mangelnde Belüftung führt zu Leistungsreduzierung und Geräteschäden.
•
Umgebungsbedingungen einhalten!
•
Ein- und Austrittsöffnung für Kühlluft freihalten!
•
Mindestabstand 0,5 m zu Hindernissen einhalten!
5.2.2

Umgebungsbedingungen

Das Gerät darf ausschließlich auf geeigneten, tragfähigen und ebenen Untergrund (auch im
Freien nach IP 23) aufgestellt und betrieben werden!
•
Für rutschfesten, ebenen Boden und ausreichende Beleuchtung des Arbeitsplatzes sorgen.
•
Eine sichere Bedienung des Gerätes muss jederzeit gewährleistet sein.
Geräteschäden durch Verschmutzungen!
Ungewöhnlich hohe Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen können das
Gerät beschädigen.
•
Hohe Mengen an Rauch, Dampf, Öldunst und Schleifstäuben vermeiden!
•
Salzhaltige Umgebungsluft (Seeluft) vermeiden!
5.2.2.1

Im Betrieb

Temperaturbereich der Umgebungsluft:
•
-25 °C bis +40 °C
relative Luftfeuchte:
•
bis 50 % bei 40 °C
•
bis 90 % bei 20 °C
099-008268-EW500
29.06.2017
 Kühlmittel-Rücklauf vom Brenner,
