Rückansicht - EWM cool82 U44 Betriebsanleitung

Gerätebeschreibung - Schnellübersicht
Rückansicht
4.2 Rückansicht
Pos. Symbol
1
2
3
4
5
6
10
Beschreibung 0
Austrittsöffnung Kühlluft
Anschlussstecker, 8-polig
Steuerleitung Kühlmodul
Anschlussstecker, 5-polig
Spannungsversorgung Kühlmodul
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Kühlmittelablassschlauch
Vorrichtung zum Ablassen des Kühlmittels

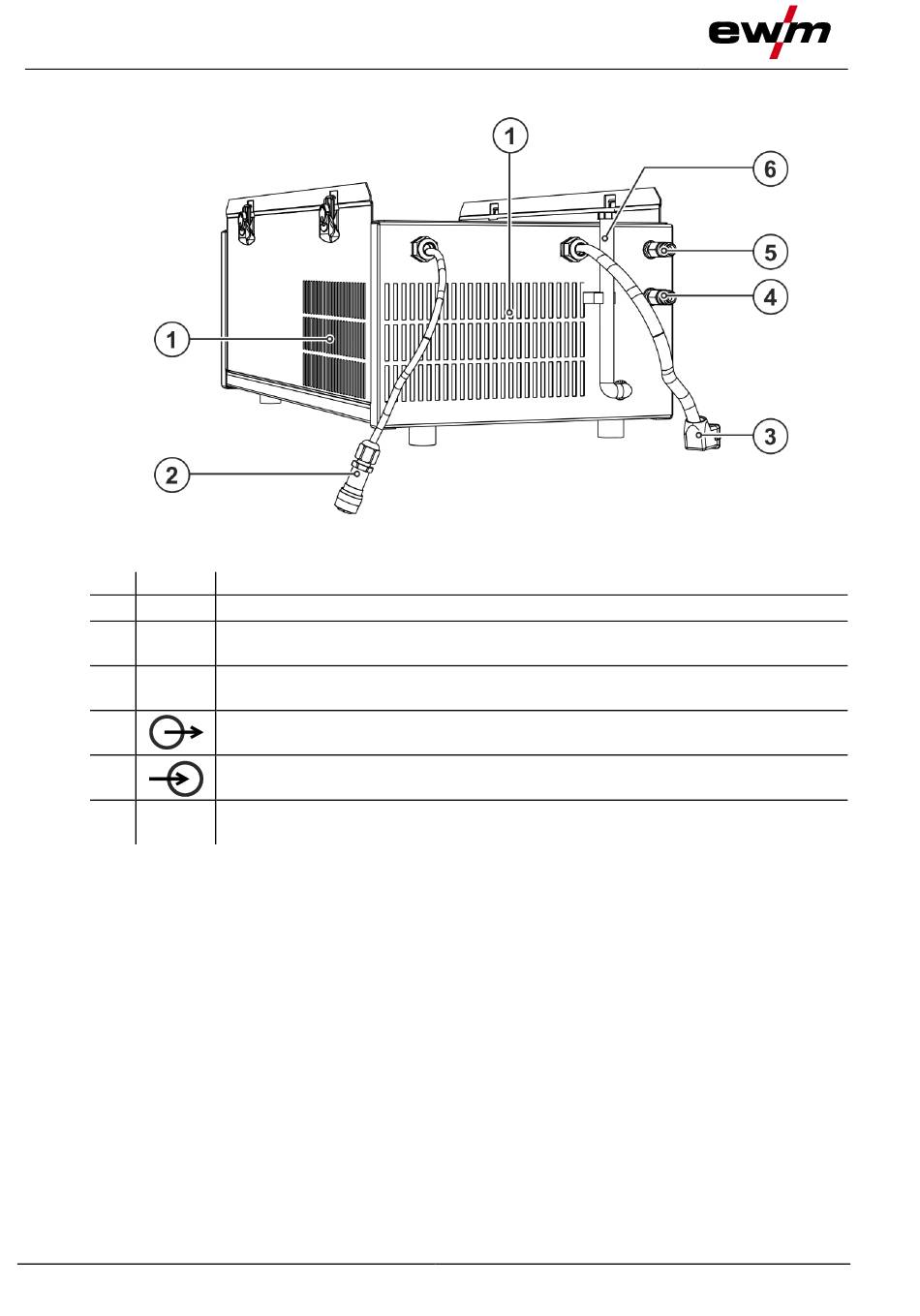

Abbildung 4-2
099-008268-EW500
