B
ASE
SECUTEST
(10) /
8.7

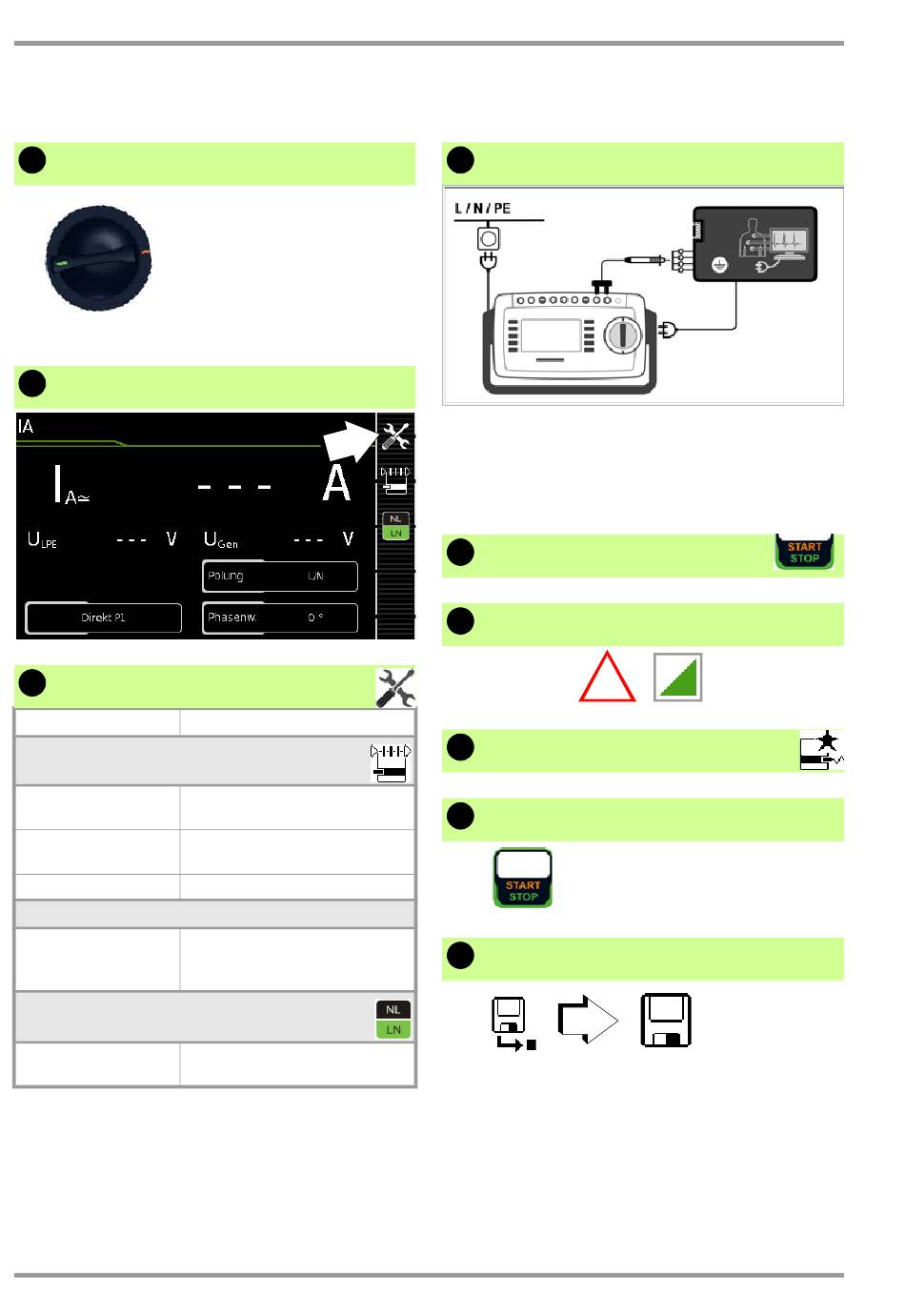

IA – Ableitstrom vom Anwendungsteil
1
Messfunktion wählen
IA
2
Parameter wählen
3
Parameter einstellen
Messparameter
Messart
Direkt P1
Alternativ P1
Festanschl. P1
Phasenwinkel – nur bei Direkt (P1) & Festan.(P1)
0 ° oder 180 °
Polung – nur bei Direkt (P1)
L/N oder N/L
Stellen Sie vor allen Ableitstrommessungen sicher,
dass die Messparameter „Ref.spannung L-PE" und
„Prüffreq. Alt." im SETUP korrekt eingestellt sind,
siehe Kapitel 10.
18
P
und SECULIFE ST
RO
Bedeutung
Direktes Messverfahren
(über Prüfdose) mit Prüfsonde P1
Ersatz-Ableitstrommessverfahren
(über Prüfdose) mit Prüfsonde P1
Fest installierter Prüfling
Wählbare Phasenlage des inter-
nen Generators gegenüber der
Netz-Phasenlage
Auswahl der Polarität für Netz-
spannung an Prüfdose
(25)
BASE
4
Prüfling anschließen
➭ Schließen Sie den Prüfling an (Prüfdose).
➭ Kontaktieren Sie mit der Prüfsonde P1
die kurzgeschlossenen Eingänge für die
Anwendungsteile.
5
Prüfung starten
6
Netzspannungswarnung bestätigen
Direkt:
6
Messwerte zwischenspeichern
7
Prüfung stoppen
9
Messungen unter ID-Nr. abspeichern
Einzelmessungen
P1
Direkt P1/ Prüfling SK I
!
GMC-I Messtechnik GmbH
