B
ASE
SECUTEST
(10) /
7
Prüfling anschließen
➭ Schließen Sie den Prüfling je nach ge-
wähltem Prüfablauf an das Prüfgerät an:
– Prüfdose
– Festanschluss
– Adapter
Schalterstellung A1 ... A7, AUTO
Der Anschluss ist abhängig von der Art des
Prüflings.
Schalterstellung A8
Für die Prüfung von Verlängerungsleitungen
nach Norm: Anschluss an die Prüfdose über
folgenden Adapter:
–
EL1: bei einphasigen Verlängerungsleitungen
–
VL2E/AT3-IIIE: bei 1- und 3-phasigen Verlän-
gerungsleitungen
8
Anschlusskontrolle & Prüfablauf starten
Vor dem Beginn des Prüfablaufs
werden folgende Kontrollen auto-
matisch durchgeführt:
•
Sondenkontrolle P1 (ob Sonde P1 ange-
schlossen und Schmelzsicherung P1 intakt)
•
Isolationskontrolle (ob der Prüfling gut
isoliert aufgestellt ist)
•
Einschalt- und Kurzschlusskontrolle.
Um einen Kurzschluss am Prüfling
erkennen zu können, wird zwischen L-N
und LN-PE geprüft.
Sofern Sie die für den jeweiligen
Prüfablauf spezifischen Parameter
„Erkannte Klassifiz." auf „immer überneh-
men" und „Autoerkenn. von" auf
„Anschluss und SK" (vor Auslösen von Start)
eingestellt haben, werden zusätzlich folgende
Kontrollen vor dem Start des Prüfablaufs
durchgeführt:
•
Schutzklassenerkennung bei Prüflingen mit
Schutzleiter
•
Anschlusskontrolle: Kontrolle, ob der
Prüfling an der Prüfdose angeschlossen ist.
Bei Schutzklasse I, ob beide Schutzleiter-
kontakte kurzgeschlossen sind.
GMC-I Messtechnik GmbH
P
und SECULIFE ST
RO
(25)
BASE
9

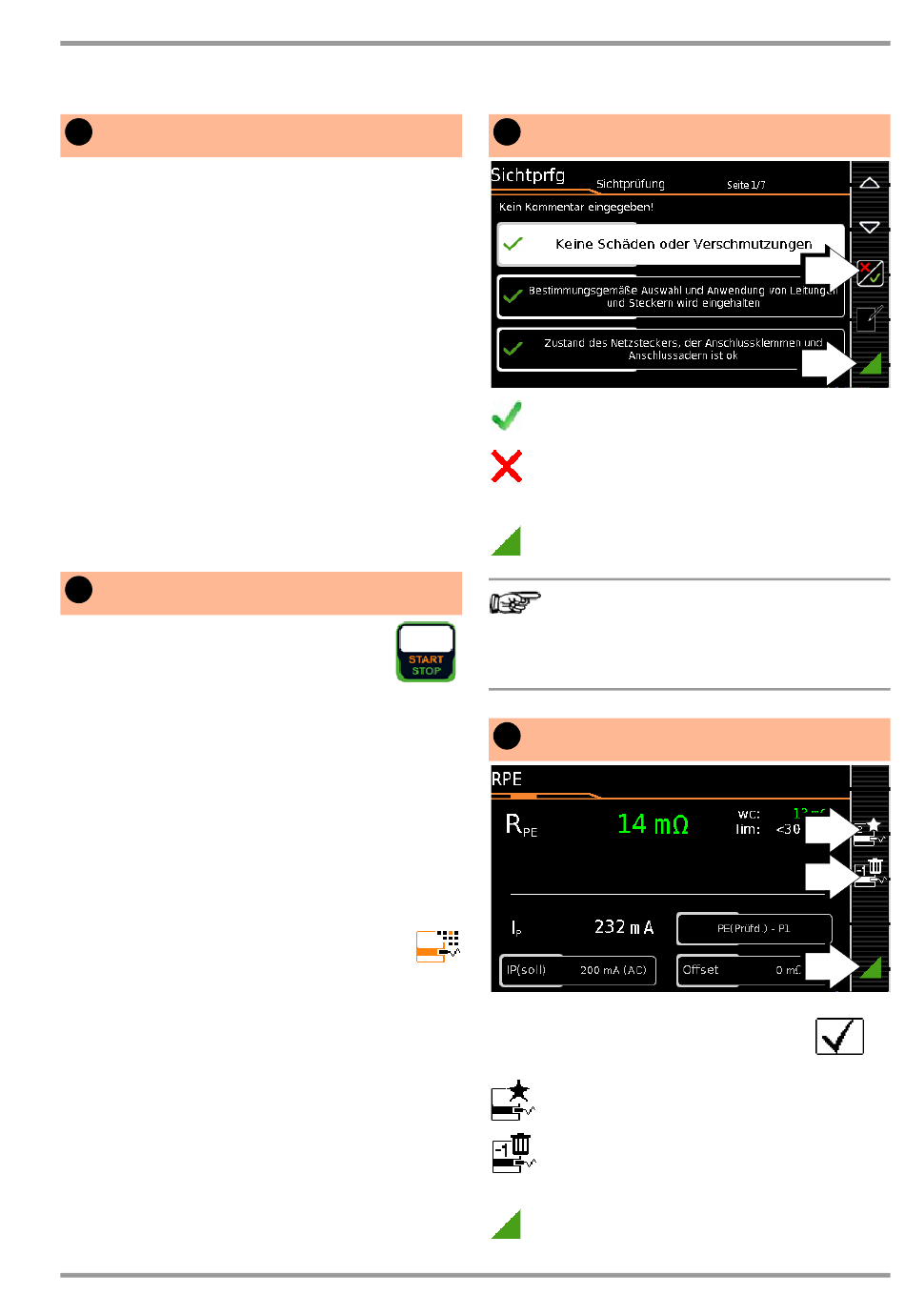

Sichtprüfung manuell bewerten
Sichtprüfung bestanden
Sichtprüfung nicht bestanden
(Sequenz wird beendet,
Prüfung nicht bestanden)
Prüfablauf fortsetzen
Hinweis!
Wird während des Prüfablaufs der
Stecker aus der Prüfdose gezogen, wird
der Prüfablauf sofort abgebrochen.
10
Prüfschritt – Bewertung starten
Messwert
grün: innerhalb der Norm
Messpunkt aufnehmen
Letzten Messpunkt löschen
Prüfablauf fortsetzen
Prüfabläufe nach Norm
31
