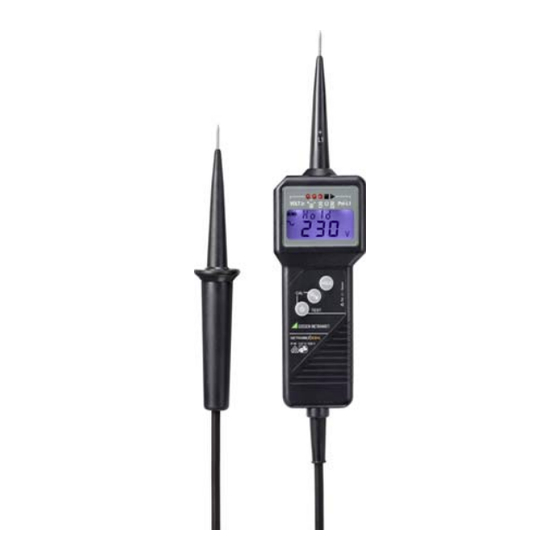

Gossen MetraWatt METRAVOLT 12D+L Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Gossen MetraWatt Anleitungen
  4. Prüfgeräte
  5. METRAVOLT 12D+L
  6. Bedienungsanleitung

Gossen MetraWatt METRAVOLT 12D+L Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für METRAVOLT 12D+L:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

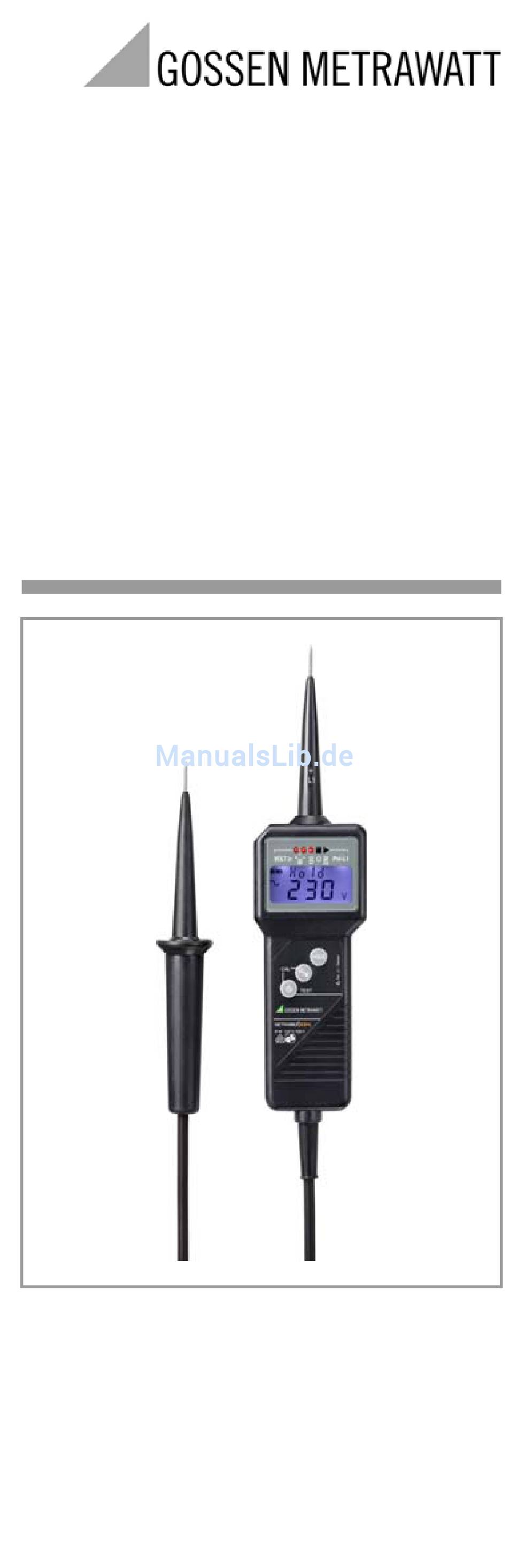

Bedienungsanleitung
3-349-592-02
Operating Instructions
2/6.11
Mode d'emploi
METRAVOLT 12D+L
Spannungs-, Durchgangsprüfer, Wider-
standsmesser mit Phasen-, Polaritäts- und
Drehfeldprüfung
Voltage and Continuity Tester with Phase and
Polarity Tester and Phase Sequence Indicator
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg • Germany
Phone+49 911 8602-111
Fax
+49 911 8602-777
E-Mail info@gossenmetrawatt.com
www.gossenmetrawatt.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gossen MetraWatt METRAVOLT 12D+L

Inhaltszusammenfassung für Gossen MetraWatt METRAVOLT 12D+L

  • Seite 1 Bedienungsanleitung 3-349-592-02 Operating Instructions 2/6.11 Mode d’emploi METRAVOLT 12D+L Spannungs-, Durchgangsprüfer, Wider- standsmesser mit Phasen-, Polaritäts- und Drehfeldprüfung Voltage and Continuity Tester with Phase and Polarity Tester and Phase Sequence Indicator GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg • Germany...
  • Seite 2 1 Prüfspitzen 2 LV-Anzeige (LEDs rot): ab 50 V/ 120 V 3 LED  (grün): leuchtet bei Widerstandsmessung 0 1999 k (Schallgeber signalisiert Durchgang) 4 LED Pol-L1 (230 V): Drehfeldrichtung + Phase 5 Polaritätsanzeige 6 LC-Display für Spannung und Widerstand 7 Taste HOLD: Festhalten des Anzeigewertes 8 Taste /V und CAL: Umschalt-Taster für Widerstands-/Spannungsmessung und...

  • Seite 3: Inhaltsverzeichnis

    Spannungs- und Widerstandswerte werden digi- tal auf einem LC-Display angezeigt. Zusätzlich sig- nalisieren vier Leuchtdioden, Spannung, Phase, Drehfeld, sowie eine Leuchtdiode und ein Schall- geber Durchgang. Der METRAVOLT 12D+L ist durch seine hohe Schutzart (IP 65) auch bei Niederschlägen einsetz- bar. GMC-I Messtechnik GmbH...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Sie haben sich für ein Gerät entschieden, welches Ihnen ein sehr hohes Maß an Sicherheit bietet. Der Spannungsprüfer METRAVOLT 12D+L ist ent- sprechend den Bestimmungen nach DIN EN 61243-3 (VDE 0682 Teil 401) „Zweipolige Spannungsprüfer“ gebaut und geprüft. Bei bestimmungsgemäßer Verwendung gewährleistet er sowohl die Sicherheit der...

  • Seite 5: Inbetriebnahme

    Inbetriebnahme Batterie In Ihr Gerät haben wir bereits eine 9 V-Blockbatte- rie nach IEC 6 F 22 bzw. EC 6 LR 61 eingesetzt. Achtung! Beachten Sie vor der ersten Inbetrieb- nahme oder nach Lagerung Ihres Gerätes unbedingt das Kapitel 6.1. Prüfen von Anzeige und Funktion Nach DIN VDE 0105 Teil 1 müssen Spannungs- prüfer, kurz bevor diese zum Prüfen auf...

  • Seite 6: Messen Und Prüfen

    Messen und Prüfen Allgemeine Hinweise Automatisches Ein- und Ausschalten Der Spannungsprüfer schaltet sich beim Anlegen einer Spannung größer oder gleich24 V automa- tisch ein. Um die Batterie zu schonen, schaltet sich das Gerät etwa 30 s nach der letzten Mes- sung automatisch aus.

  • Seite 7: Phase Und Drehfeldrichtung Prüfen

    Bei Spannungen unter 24 V muss das Gerät durch Drücken auf diese Taste „ “ ein- bzw. umge- schaltet werden. Phase und Drehfeldrichtung prüfen Der METRAVOLT 12D+L ist mit einer dreieckigen LED-Anzeige ausgestattet, um Phasen- und Dreh- feldrichtungsprüfungen durchführen zu können. Diese Prüfungen funktionieren bei Nennspannun- gen ab 165 V (50 Hz) gegen Erde.

  • Seite 8: 4.3.1 Phase Prüfen

    4.3.1 Phase prüfen Die Ermittlung des Außenleiters erfolgt durch Anlegen der Prüfspitze (+L1) an den Leiter. Wird „POL“ auf dem LC-Display angezeigt und leuchtet das Dreieck im Anzeigefeld, so ist der Leiter spannungsführend. 4.3.2 Drehfeldrichtung prüfen Das Drehfeld zwischen zwei Phasen im geerdeten 230/400 V-Drehstromnetz (bis max.

  • Seite 9: Technische Kennwerte

    Technische Kennwerte Frequenz Messbereiche Mess- Auf- bereich/ Eigen- (automatische größe lösung Mess- unsicherheit Bereichswahl) strom 0,10 V  8,99 V 0,01 V 1,5% v.M. 9,0 V  99,9 V U– 0,1 V — + 3 Digit 100 V  1500 V 1,0 V 99,9 V 1,5% v.M.

  • Seite 10: Wartung - Rekalibrierung

    Höhe über NN max. 2000 m Mechanischer Aufbau Schutzart IP65 Tabellenauszug zur Bedeutung des IP-Codes Schutz gegen Ein- IP XY IP XY Schutz gegen Ein- dringen von festen (1. Ziffer X) (2. Ziffer Y) dringen von Wasser Fremdkörpern staubdicht Strahlwasser Gehäuse schlagfestes, staubdichtes Kunststoffgehäuse mit...

  • Seite 11: Rekalibrierung

    Gehäuse Ð Bewahren Sie Ihren Spannungsprüfer stets in trockenem und sauberen Zustand auf. Das Kunststoffgehäuse können Sie mit einem mit Alkohol (Isopropanol) oder Seifenwasser befeuch- teten Tuch reinigen. Rekalibrierung Die Messaufgabe und Beanspruchung Ihres Messgeräts beeinflussen die Alterung der Bauele- mente und kann zu Abweichungen von der zuge- sicherten Genauigkeit führen.

  • Seite 12: Reparatur- Und Ersatzteil-Service Kalibrierzentrum Und Mietgeräteservice

    Diese Geräte dürfen nicht mit dem Hausmüll ent- sorgt werden. Bezüglich der Altgeräte-Rücknahme wenden Sie sich bitte an unseren Service. Sofern Sie in Ihrem Gerät oder Zubehör Batterien oder Akkus einsetzen, die nicht mehr leistungsfähig sind, müssen diese ordnungsgemäß nach den gültigen nationalen Richtlinien entsorgt werden.
