Inhaltszusammenfassung für Gossen MetraWatt DUSPOL digital 1000
Seite 1

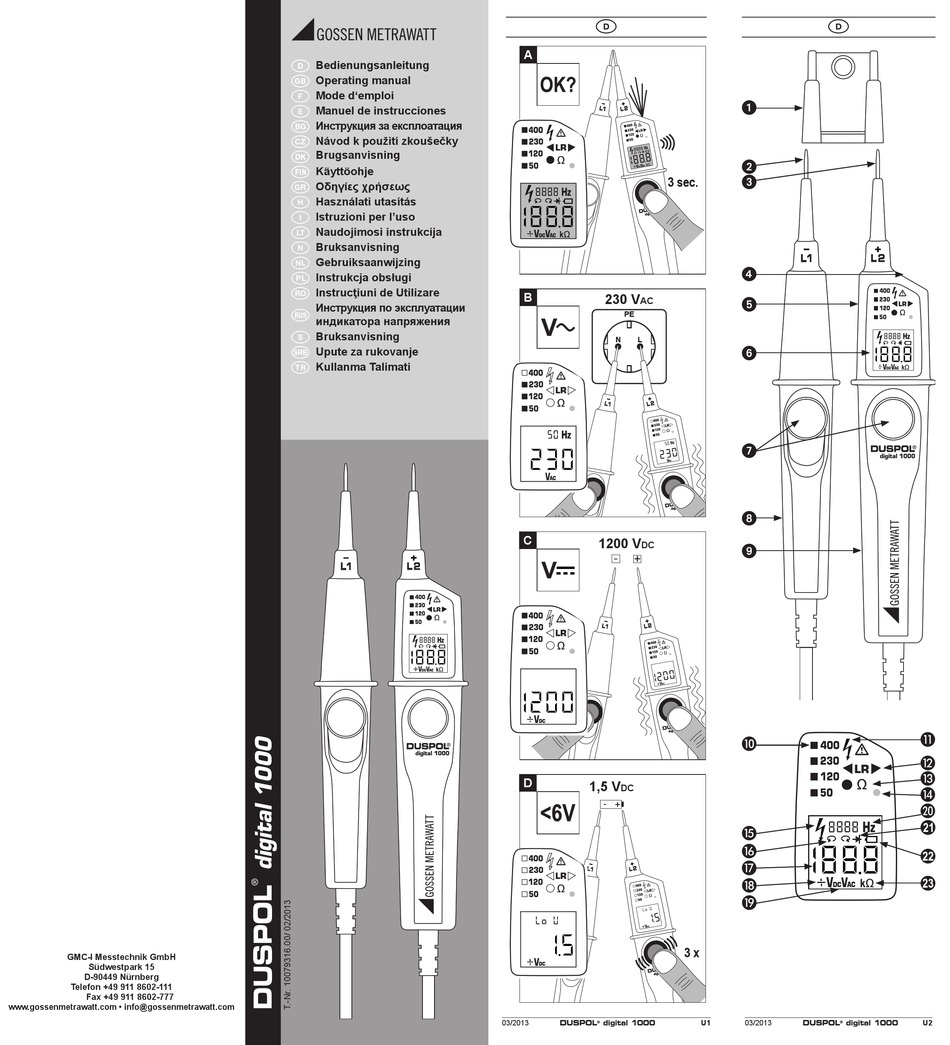

Bedienungsanleitung Operating manual Mode d‘emploi Manuel de instrucciones Инструкция за експлоатация Návod k použití zkoušečky Brugsanvisning Käyttöohje 3 sec. Οδηγίες χρήσεως Használati utasítás Istruzioni per l’uso Naudojimosi instrukcija Bruksanvisning Gebruiksaanwijzing Instrukcja obsługi ...
Seite 2
230 V 230 V R = 47 kΩ 1 sec. 1 sec. DUSPOL digital 1000 DUSPOL digital 1000 DUSPOL digital 1000 DUSPOL digital 1000 03/2013 03/2013 03/2013 03/2013 ® ® ® ®...
Seite 3
Bedienungsanleitung DUSPOL digital 1000 ® Bevor Sie den Spannungsprüfer DUSPOL digital 1000 benut- ® zen: Lesen Sie bitte die Bedienungsanleitung und beachten Sie unbedingt die Sicherheitshinweise! Inhaltsverzeichnis Sicherheitshinweise Gerätebeschreibung Funktionsprüfung Spannungsprüfung AC/DC Lastzuschaltung mit Vibrationsalarm Außenleiterprüfung (Phase) Drehfeldprüfung Durchgangsprüfung Widerstandsmessung 10.
Seite 4
Anzeigefeld der Spannung (V)/Widerstand (kΩ) +/- der Polaritätsanzeige Spannungsart (Gleich-/Wechselspannung) Frequenzanzeige (Hz) Symbol für Diodenprüfung Symbol bei entladener Batterie kΩ Symbol für Widerstandsmessung Funktionsprüfung (Bild A) Unmittelbar vor und nach dem Benutzen den Spannungs- prüfer auf Funktion prüfen! Der Spannungsprüfer muss sich wie folgt einschalten las- sen: •...
Seite 5
lagenteil. Achten Sie unbedingt darauf, dass bei der einpoligen Außenleiterprüfung (Phase) die Prüfspitze L1/- nicht berührt wird und diese kontaktfrei bleibt. Wenn die rote LED und das Symbol im LC- Display aufleuchtet, liegt an diesem Anlagenteil der Außenleiter (Phase) einer Wechselspannung. Hinweis: Die einpolige Außenleiterprüfung (Phase) ist im geerdeten Netz ab 230 V, 50/60 Hz (Phase gegen Erde) möglich.
Seite 6
Funktion beeinträchtigen. 12. Messstellen-/Displaybeleuchtung (Bild N) Die Messstellenbeleuchtung kann bei geöffneten Prüf- spitzen durch Betätigung (1 Sek.) des Drucktasters Anzeigegriff L2/+ zugeschaltet werden. Die Ausschaltung erfolgt automatisch nach 10 Sek. Die Hintergrundbeleuchtung des LC-Display wird auto- matisch über einen Lichtsensor aktiviert.
