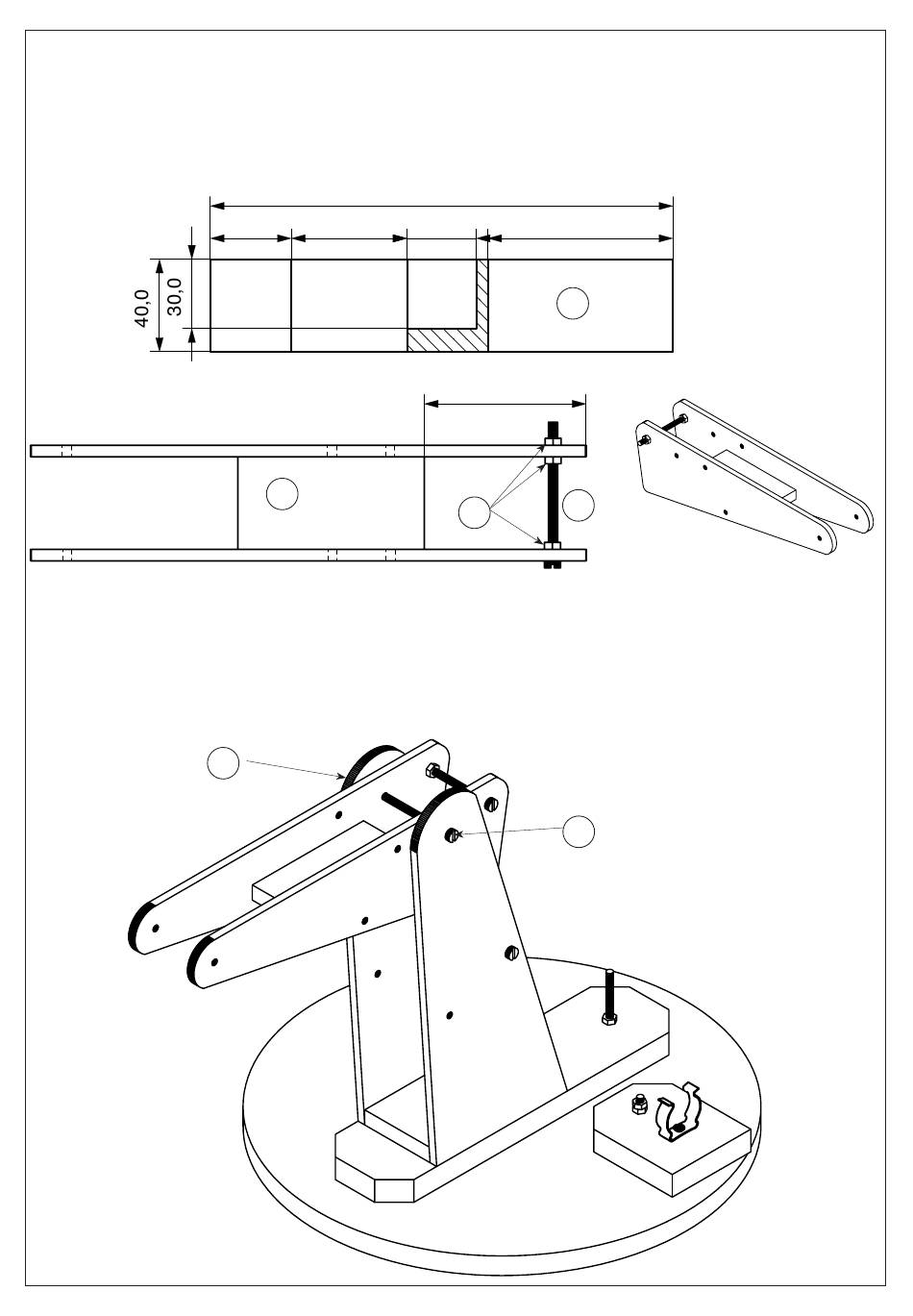

6.4.2 Sperrholzzuschnitt (5d) 10 x 40 x 80 mm nach Schneideplan vom Sperrholzstreifen (5) ablängen und nach Zeichnung
(gestrichelte Fläche auf der Schablone) zwischen die Seitenteile (2b) leimen. Gleichzeitig darauf achten, dass die Boh-
rungen fluchten und die Seitenteile parallel zueinander stehen. Teile mit einer Schraube (17) und 3 Muttern (13) nach
Zeichnung fixieren.
Hinweis
:
Mit der Schraube (17) und den Muttern (13) kann der Leistenabstand von 50 mm exakt einge-
stellt werden. Die Schraube bleibt in dieser Position zur Stabilisierung.
Schneideplan
6.4.3 Den 1. Ausleger nach dem Trocknen so zwischen den Grundträger schieben, dass die Bohrungen fluchten. Eine Schrau-
be (18) als Drehachse durchschieben und mit zwei Muttern (13) so kontern, dass der Ausleger spielfrei und leicht
dreht.
Hinweis:
Durch Fertigungstoleranzen kann der 1. Ausleger evtl. im Grundträger schwer drehen (klemmen).
Durch Verstellen der Abstände der Seitenteile im 1. Ausleger mit der Schraube (17) und den Mut-
tern (13) nach Innen und im Grundträger mit der Schraube (18) und den Muttern (13) nach
außen, kann der 1. Ausleger frei drehen!
D106186#1
35,0
50,0
5d
13
200,0
30,0
80,0
5d
70,0
ca. 70
17
13
18
9
