Achtung!
Dieses Prudukt enthält verschluckbare Kleinteile.
Es besteht Erstickungsgefahr!
STÜCKLISTE
Sperrholz
Sperrholz
Flachstab, 9 Loch
Draht
Draht
Motor
Schiebeschalter
Umschalter
Federstahlklammer
Batteriehalter
Schlauch
Schlauch
Holzrad
Schaltdraht
Holzkugel
Befestigungsmaterial
D108948#1
108.948

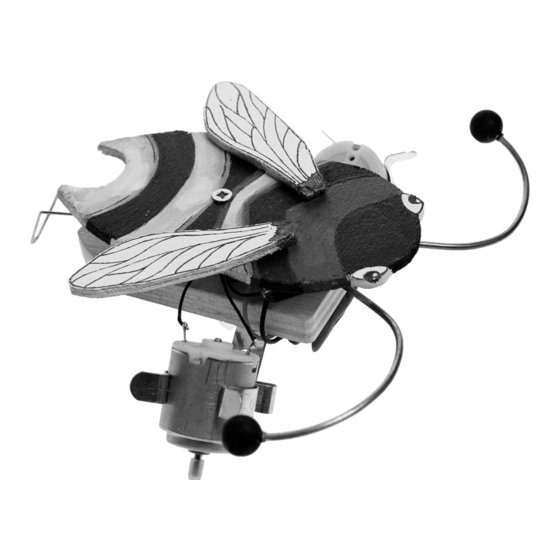

R O B O - B i e n e
Stückzahl
Maße (mm)
1
80x50x10
1
120x80x3
1
90x10
2
Ø 2 x 250
1
Ø 1 x 100
2
Ø24 x 27
1
2
2
17-22
1
1
Ø3/1x 10
1
Ø6/4x 20
1
Ø15
1
1000
2
Ø10
Benötigtes Werkzeug:
Schere
Klebefilm, Alleskleber
Seitenschneider
Kombizange, Rundzange
Laubsäge mit Zubehör
Bohrer ø 3 mm
Vorstecher
Schraubendreher, Gabelschlüssel 5,5
Kreuzschlitzschraubendreher
Pinsel und Farbe
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Bezeichnung
Grundplatte
Abdeckung
Motorhalter
Fühler
Stütze
Antrieb
EIN/AUS-Schalter
Umpolung
Motorbefestigung
Antrieb
Antrieb
Abdeckung
Verkabelung
Fühler
Schrauben, Muttern
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
