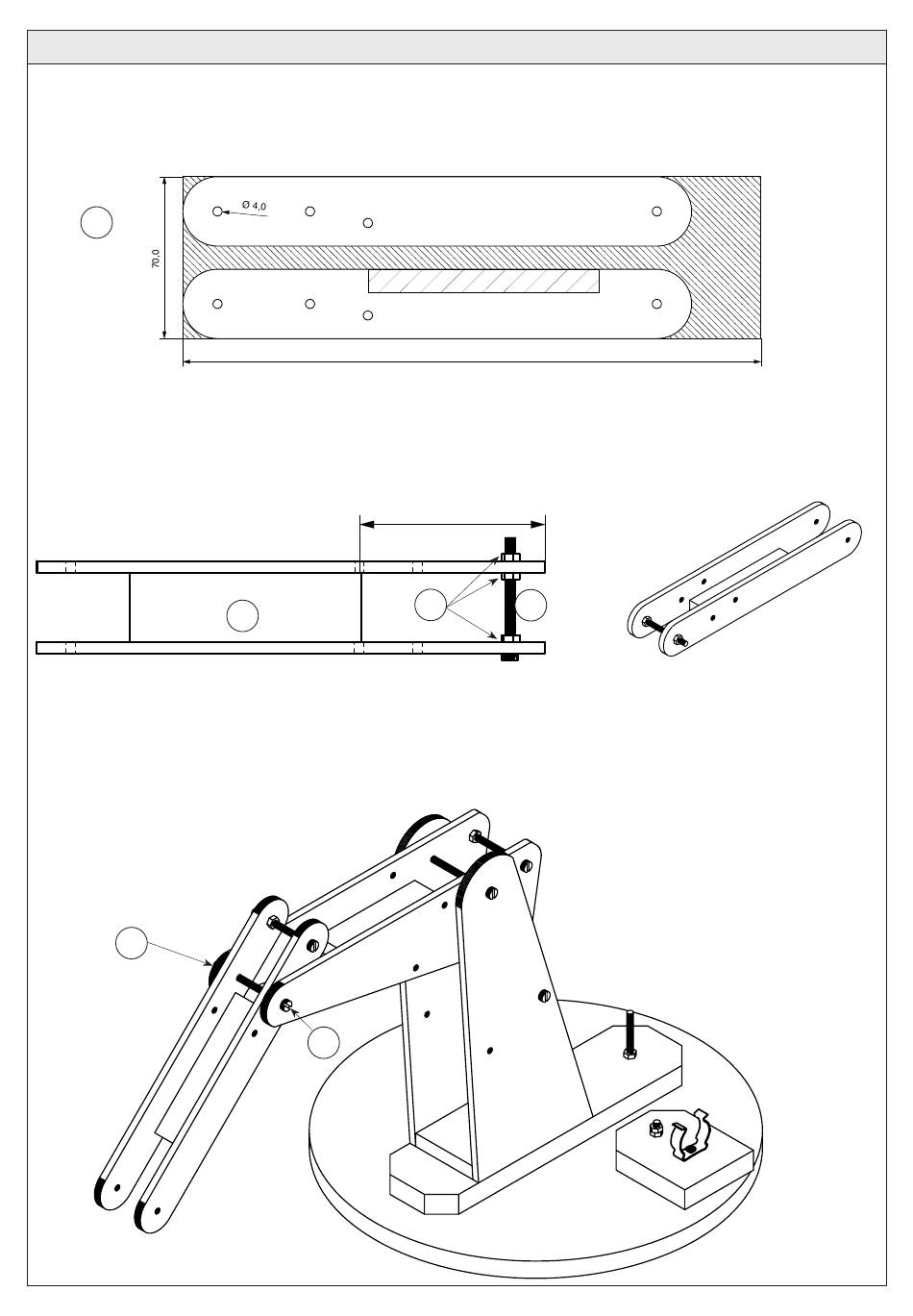

6.5 Herstellung und Montage 2. Ausleger
6.5.1 Schablone C (s. Seite 21) auf den Sperrholzzuschnitt (3) 5 x 70 x 250 mm übertragen, bohren, aussägen und versäubern.
Tip
: Sperrholzzuschnitt (3) mittig trennen, übereinander fixieren und in einem Arbeitsschritt bohren und aus-
sägen!
3
6.5.2 Leiste (10) 10 x 30 x 100 mm nach Zeichnung (gestrichelte Fläche auf der Schablone) zwischen die Seitenteile (3) lei-
men. Gleichzeitig darauf achten, dass die Bohrungen fluchten und die Seitenteile parallel zueinander stehen. Teile mit
einer Schraube (16) und 3 Muttern (13) nach Zeichnung fixieren.
Hinweis
:
Mit der Schraube (16) und den Muttern (13) kann exakt der Leistenabstand von 30 mm einge-
stellt werden.
6.5.3 Den 2. Ausleger nach dem Trocknen zwischen den 1. Ausleger schieben, so dass die Bohrungen fluchten. Eine Schrau-
be (17) als Drehachse durchschieben und mit zwei Muttern (13) so kontern, dass der Ausleger spielfrei und leicht
dreht.
Hinweis:
Auch hier kann durch Fertigungstoleranzen der 2. Ausleger evtl. im 1. Ausleger schwer drehen
(klemmen). Durch Verstellen der Abstände der Seitenteile im 2. Ausleger mit der Schraube (16)
und den Muttern (13) nach Innen kann der 2. Ausleger frei drehen!
13
10
10
17
250,0
80,0
ca. 80
16
13
D106186#1
