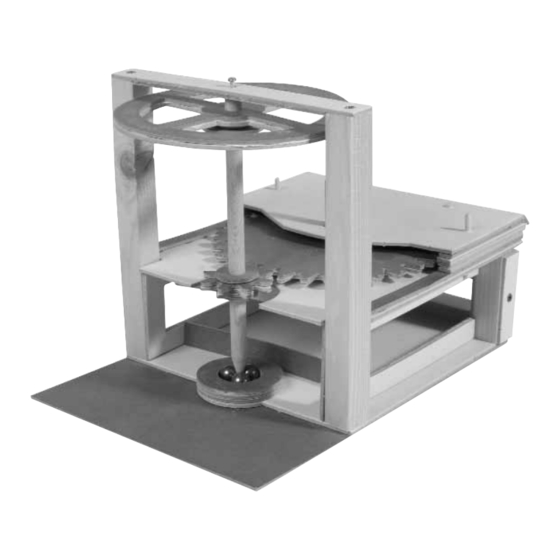

L e o n a r d o d a V i n c i

G e s c h w i n d i g k e i t s -

Stückliste

1 Graupappe (Stanzteil) 198x368 mm

1 Graupappe (Stanzteil) 198x302 mm

1 Graupappe (Stanzteil) 198x260 mm

1 Graupappe (Stanzteil) 180x250 mm

1 Graupappe (Stanzteil) 180x180 mm

1 Graupappe (Stanzteil) 158x216 mm

B1 1 Rundstab ø 8 x 150 mm

B2 1 Rundstab ø 8 x 35 mm

C 1 Rundstab ø 3 x 250 mm

D 2 Leisten 15x15x150 mm

E 2 Leisten 15x15x50 mm

S 3 Stahl-Kugeln ø 10 mm

T1 9 Holz-Schrauben 2,5 x 10

U 1 Unterlegscheibe

D106681#1

1 0 6 . 6 8 1

s t e i g e r u n g

Benötigtes Werkzeug:

Schraubendreher

Hinweis

Bei den OPITEC Werkpackungen handelt es sich nach

Fertigstellung nicht um Artikel mit Spielzeugcharakter

allgemein handelsüblicher Art, sondern um Lehr- und

Lernmittel als Unterstützung der pädagogischen Arbeit.

Seite 1 E 2 Leisten 15x15x50 mm S 3 Stahl-Kugeln ø 10 mm Hinweis T1 9 Holz-Schrauben 2,5 x 10 Bei den OPITEC Werkpackungen handelt es sich nach U 1 Unterlegscheibe Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
Seite 2 Hinweis! Vor Beginn der Montage bitte die Anleitung komplett durchlesen und die Zeichnungen studieren. Merke: Das Endresultat des Modells hängt nicht von der Geschwindigkeit bei der Montage ab, son- dern von der präzisen und sorgfältigen Arbeitsweise. Vorarbeiten: Kontrolliere und markiere vor Beginn der Montage die Teile mit der Stückliste. Vorarbeiten: Kennzeichne alle Teile mit der Nummer.
Seite 3 ARBEITSSCHRITTE: Stanzteile aus Bogen ausdrücken Rückteil 1e Seitenteile 1a Montage des Gestells 1. Die Kartonstreifen 1b an den beiden Seitenteilen (1a) herauslösen und auf die Seitenteile kleben (s. Abb.1) Teile fest zusammenpressen, mit einem schweren Gegenstand beschweren und Klebestelle trocknen las- sen.
Seite 4 Schwungrad und Antrieb 4 Abb.9 Abb.8 1. Die 2 Stanzteile 4a für das Schwungrad mit der“schö- nen” Flächen nach außen zusammen leimen und bis zur Trocknung beschweren. (siehe Abb.8) Die beiden dazugehörigen Scheiben 4b Ø 30mm von beiden Seiten auf das fertig getrocknete Rad aufleimen. Eine der beiliegenden Scheiben ø...
