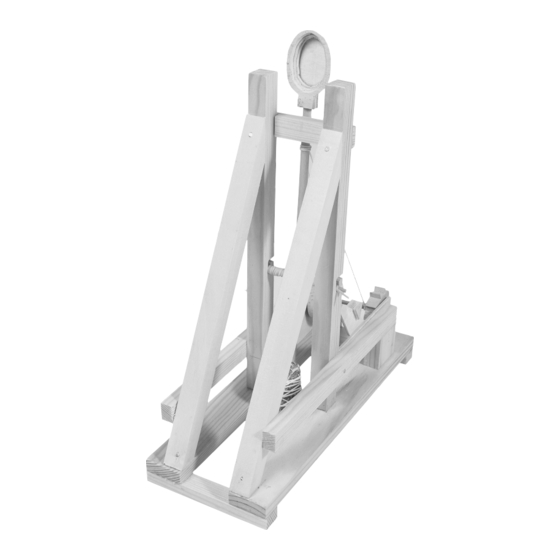

Opitec 106.669 Bauanleitung
Römisches katapult
D106669#1
1 0 6 . 6 6 9
R ö m i s c h e s
K a t a p u l t
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Erwach-
senen gebaut und betrieben werden. Für Kinder unter 36
Monaten nicht geeignet. Erstickungsgefahr!
Stückliste:
4x Kiefernleiste (1)
2x Kiefernleiste (2)
2x Kiefernleiste (3)
1x Kiefernleiste (4)
1x Sperrholz (5)
1x Rundstab (6)
1x Rundstab (7)
1x Rundstab (8)
2x Holzräder (9)
10x Nägel (10)
3x Linsenkopfschrauben (11)
2x Senkkopfschrauben (12)
1x Gummiband (13)
1x Schnur (14)
Benötigtes Werkzeug und Hilfsmittel:
Bleistift, Lineal, Anschlagwinkel
Bohrer ø 2 mm, ø 4 mm + ø 4,5 mm
Schlitz und Kreuzschlitzschraubendreher
Feinsäge, Laubsäge, Laubsägebrett
Feile, Schmirgelpapier, Holzleim
Maschinenschraubstock
Hand- oder Brustbohrmaschine
Hinweis
15 x 15 x 250 mm
10 x 15 x 300 mm
10 x 30 x 300 mm
5 x 15 x 125 mm
3 x 160 x 160 mm
ca. Ø6 x 250 mm
Ø4 x 100 mm
Ø3 x 150 mm
Ø40 x 10 mm
20 mm
2,9x9,5 mm
3 x 30 mm
1 x 1,5 x 700 mm
3000 mm
1
Verwandte Anleitungen für Opitec 106.669
Inhaltszusammenfassung für Opitec 106.669
- Seite 1 Feile, Schmirgelpapier, Holzleim Maschinenschraubstock Hand- oder Brustbohrmaschine Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwach- senen gebaut und betrieben werden.
- Seite 2 Arbeitsschritte 1. Die 2 Längsstreben (3a) 10 x 30 x 250 mm und 2 Stützen (3b) 10 x 30 x 30 mm nach Zeichnung von den Leisten (3) 10 x 30 x 300 mm ablängen. Leiste (3a) ø 3 mm durchbohren. 250,0 130,0 30,0...
- Seite 3 Arbeitsschritte 5. Stützlager (1a) mit einer Senkkopfschraube (12) und Holzleim nach Zeichnung auf der Längsstrebe (3a) befestigen. Stütze (1b) mit zwei Nägeln (10) und Holzleim am Stützlager (1a) und auf der Längsstrebe (3a) befestigen. 6. Schablone (s. Seite 7) für den Sperrhaken (5a), Sperrhakenverbreiterung (5b), Lagerböcke (5c) und Katapultschaufel (5d) auf die Sperrholzplatte (5) 3 x 160 x160 mm übertragen und Teile sorgfältig aussägen.
- Seite 4 Arbeitsschritte 11. Rundstab (8) ø3 x 150 mm auf 80 mm Länge kürzen. Zuschnitt um 120 mm eingerückt und im 90°-Winkel zum Rundstab (6) anleimen. Mit einem ca. 200 mm langen Stück Schnur (14) fest umwickeln. Verbindung satt mit Leim bestreichen und gut trocknen lassen.
- Seite 5 Arbeitsschritte 15. Montage Spannvorrichtung und Anschlag: Hierzu den Rundstab (7) ø4 x 100 mm auf 80 mm Länge kürzen. Sperrrad (9a) und Holzrad (9b) nach Zeichnung auf den Rundstab schieben, so dass die Achse jeweils ca. 10 mm über- steht. Sperrrad + Holzrad noch nicht anleimen!! - Die beiden Längsträger mit Aufbau bündig auf die Querstreben (2a) leimen.
- Seite 6 Arbeitsschritte 16. Montage Spanngummi und Spannseil: Gummiband (13) an den Enden verknoten (s. Zeichnung). Anschließend Schlingen wie abgebildet legen und so oft auf- einanderlegen bis eine Länge von ca. 70 mm vorhanden ist. - Schleuderarm entnehmen und Schaufel abziehen. Anschlag und Achse mit Sperrrad und Antriebsrad entfernen (Räder zur Mitte schieben, Achse verschieben und herausziehen).
- Seite 7 Schablone für Stütze (1b) M 1 : 1 Schablone für Sperrholzplatte M 1 : 1 Ø 4,5 Ø 2,0 D106669#1...
