6. Bauanleitung Übersicht
6.1 Herstellung Grundplatte
6.2 Herstellung Träger für Grundträger und Drehvorrichtung
6.3 Herstellung und Montage Grundträger
6.4 Herstellung und Montage 1. Ausleger
6.5 Herstellung und Montage 2. Ausleger
6.6 Herstellung und Montage Baggerschaufel
6.7 Herstellung, Montage und Funktionskontrolle der Hydraulik
6.1 Herstellung Grundplatte

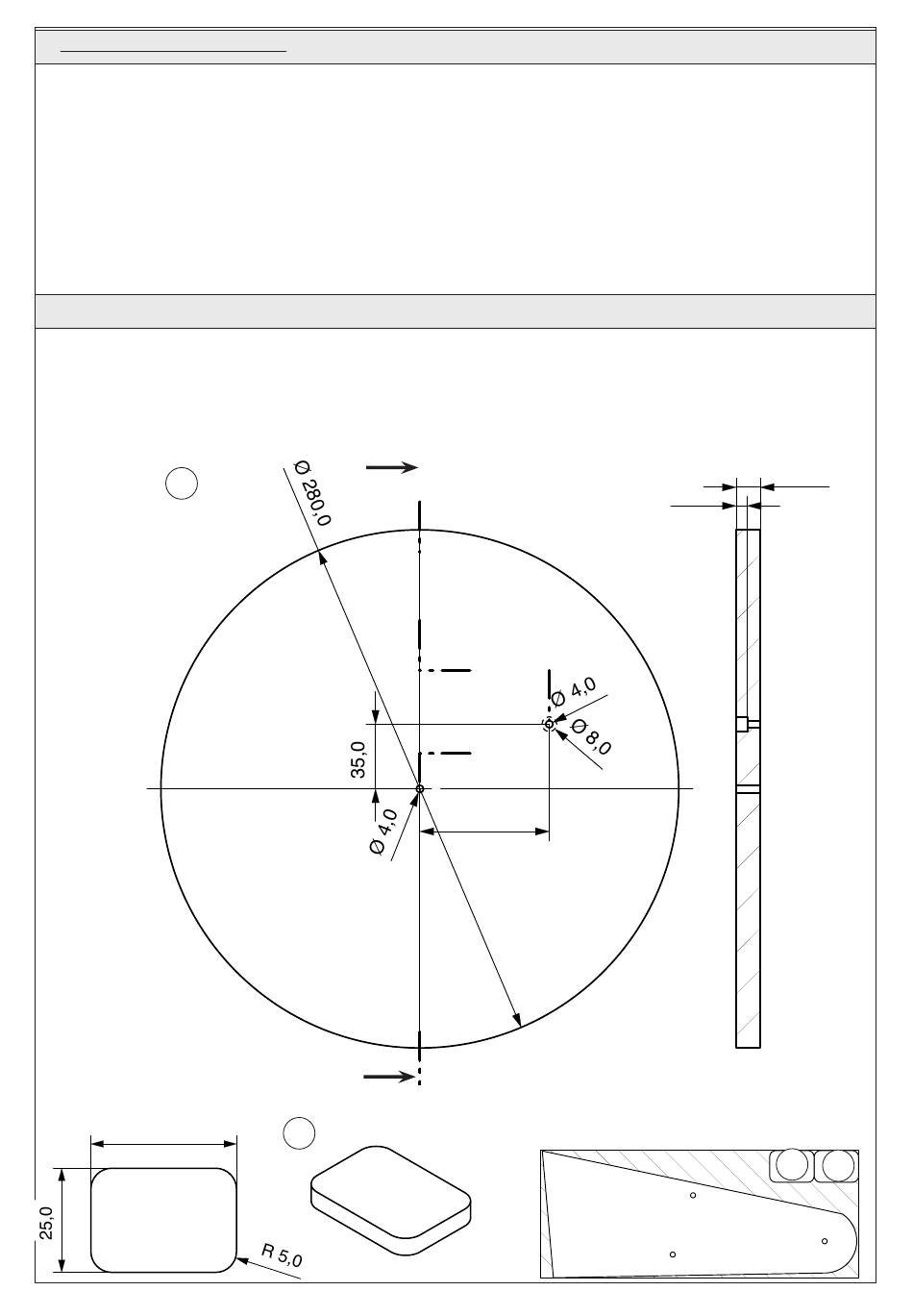

6.1.1 Nach Zeichnung Maße auf die Grundplatte (1) 13 x 280 x 280 mm übertragen, bohren (Sackloch) und aussägen. Sä-
geschnitt verschleifen.
Hinweis:
Die Grundplatte kann auch in ihrer quadratischen Form erhalten bleiben!
Sacklochbohrung (ø 8 mm) von der Unterseite vornehmen.
1
6.1.2 Nach Schneideplan von 2 Sperrholzzuschnitten (2) 5 x 100 x 250 mm vier Füße (2c) aussägen und versäubern.
35,0
D106186#1
A
70,0
B
2c
6,0
Schneideplan
13,0
2c
2c
5
