6.3 Herstellung und Montage Grundträger

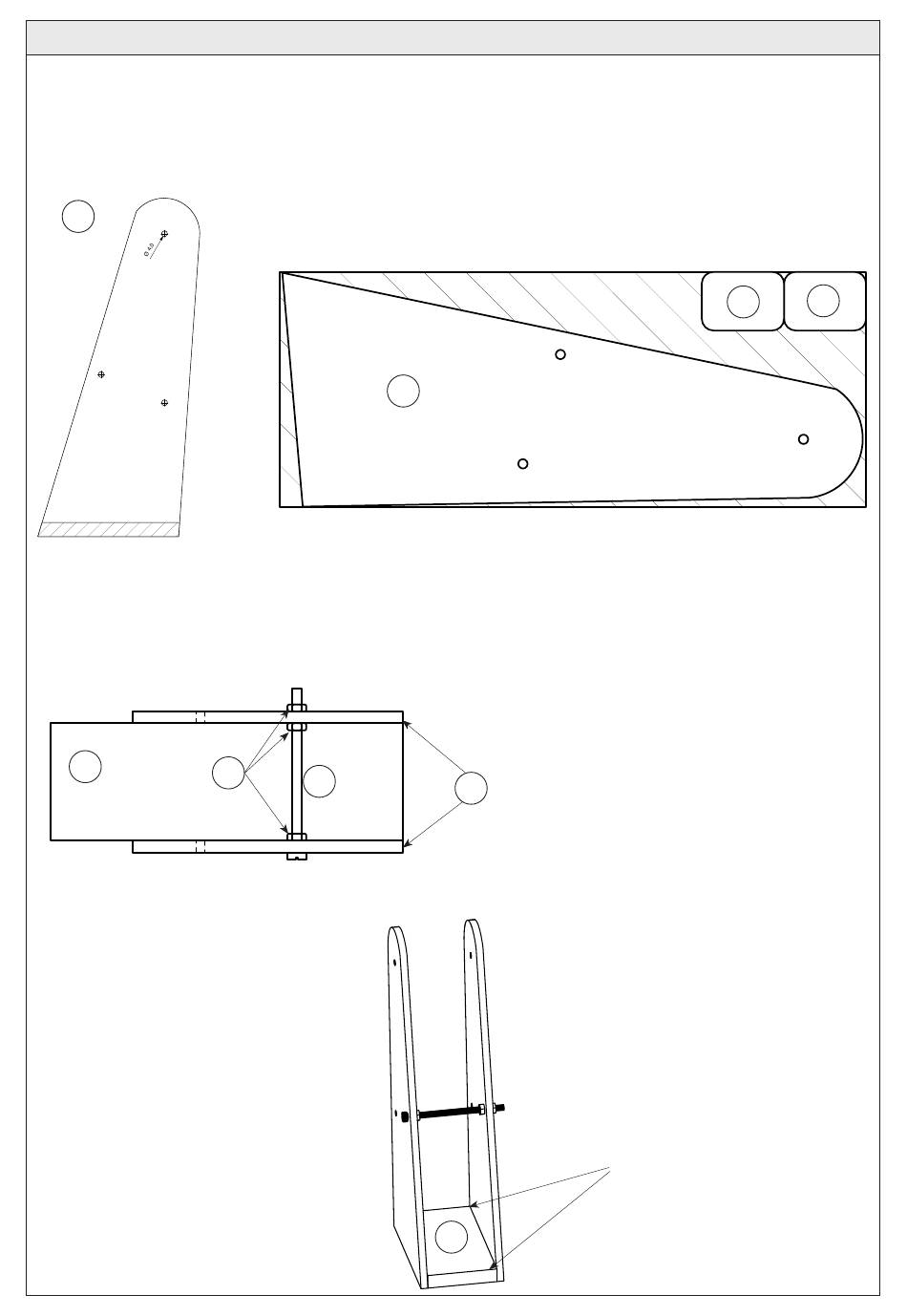

6.3.1 Schablone A (s. Seite 17) auf zwei Sperrholzplatten (2) 5 x 100 x 250 mm übertragen, bohren, aussägen. und versäu-
bern.
Hinweis
:
Die beiden Sperrholzstreifen (2) verwenden, bei denen bereits die Füße (2c) ausgesägt
wurden! Nach Möglichkeit Teile (2) übereinander fixieren und in einem Arbeitsschritt bohren
und aussägen!
A
6.3.2 Leiste (9) 10 x 50 x 150 mm zwischen die Seitenteile (2a/gestrichelte Fläche auf Schablone Seite 17) leimen. Gleich-
zeitig darauf achten, dass die Bohrungen fluchten und die Seitenteile parallel zueinander stehen. Teile mit einer
Schraube (18) und 3 Muttern (13) nach Zeichnung fixieren.
Hinweis
:
Mit der Schraube (18) und den Muttern (13) kann der Leistenabstand von 50 mm exakt einge-
stellt werden. Die Schraube bleibt in dieser Position zur Stabilisierung.
9
6.3.3 Nach dem Trocknen die Überstände der Leiste (9) absägen und der Kontur der Seitenteile anpassen.
D106186#1
Schneideplan
13
18
2a
2a
9
2c
Leiste (9) ablängen und der Kontur
der Seitenteile anpassen!
2c
7
