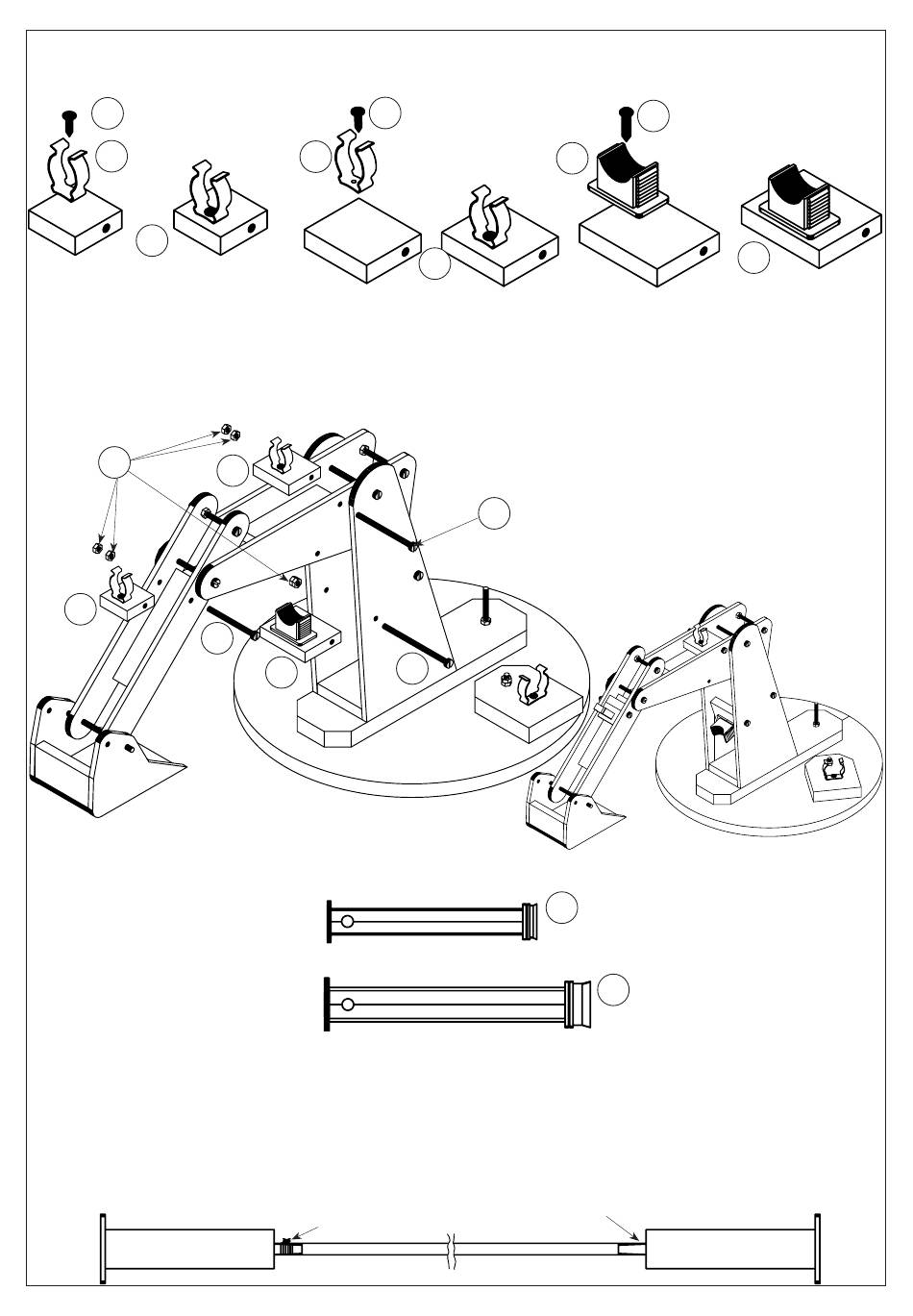

6.7.3 Nach Zeichnung je eine Federstahlklammer (21) mit einer Schraube (19) auf die Zylinderträger (5a/5c) befestigen. Das
Unterteil der PVC-Befestigungsschelle (23) mit der Schraube (20) auf den Zylinderträger (5b) befestigen.
19
21
5c
6.7.4 Den Zylinderträger (5b) mit PVC-Schelle (23) zwischen den Seitenteilen des Grundträger schieben, so dass die Bohrun-
gen fluchten. Eine Schraube (18) als Drehachse durchschieben und mit zwei Muttern (13) so kontern, dass der Träger
spielfrei und leicht dreht.
Den Zylinderträger (5b) ebenso im 1. Ausleger befestigen. Hierzu eine Schraube (17) und zwei Muttern (13) verwen-
den.
Zum Lagern des Zylinderträger (5a) eine Schraube (16) und zwei Muttern (13) verwenden.
13
5c
6.7.5 Nach Zeichnung in je zwei Spritzenkolben (25/26) ein Loch ø 4
mm bohren.
6.7.6 Vom PVC-Schlauch (27) zwei Stücke mit 1000 mm (27a), ein Stück mit 800 mm (27b) und ein Stück mit ca. 1200mm
(27c/Rest) ablängen.
6.7.7 Mit dem Schlauch (27b) werden zwei große Spritzen (26) verbunden, indem man den Schlauch auf den Schaft bis zum
Anschlag aufschiebt und mit dem Draht (24)sichert.
Hinweis
:
Die Schlauchenden können auch erst mit Sekunden- oder Zweikomponentenkleber verklebt
werden, und anschließend mit dem Draht sichern! (Schäfte mit Schmirgelpapier aufrauhen!).
D106186#1
19
21
5a
16
5b
2x
2x
Drahtsicherung
verdrillen
23
5a
17
18
25
Bis zum Anschlag aufschieben!
20
5b
26
13
