Spritze (26) mit einer Schraube (17)
und zwei Muttern (13) befestigen.
Schraube (16) lösen, Spritze (25)
aufschieben und Schraube (16)
wieder befestigen.
25
Spritze (25) mit Rundholz (11)
befestigen.
Holzscheiben noch nicht anleimen!

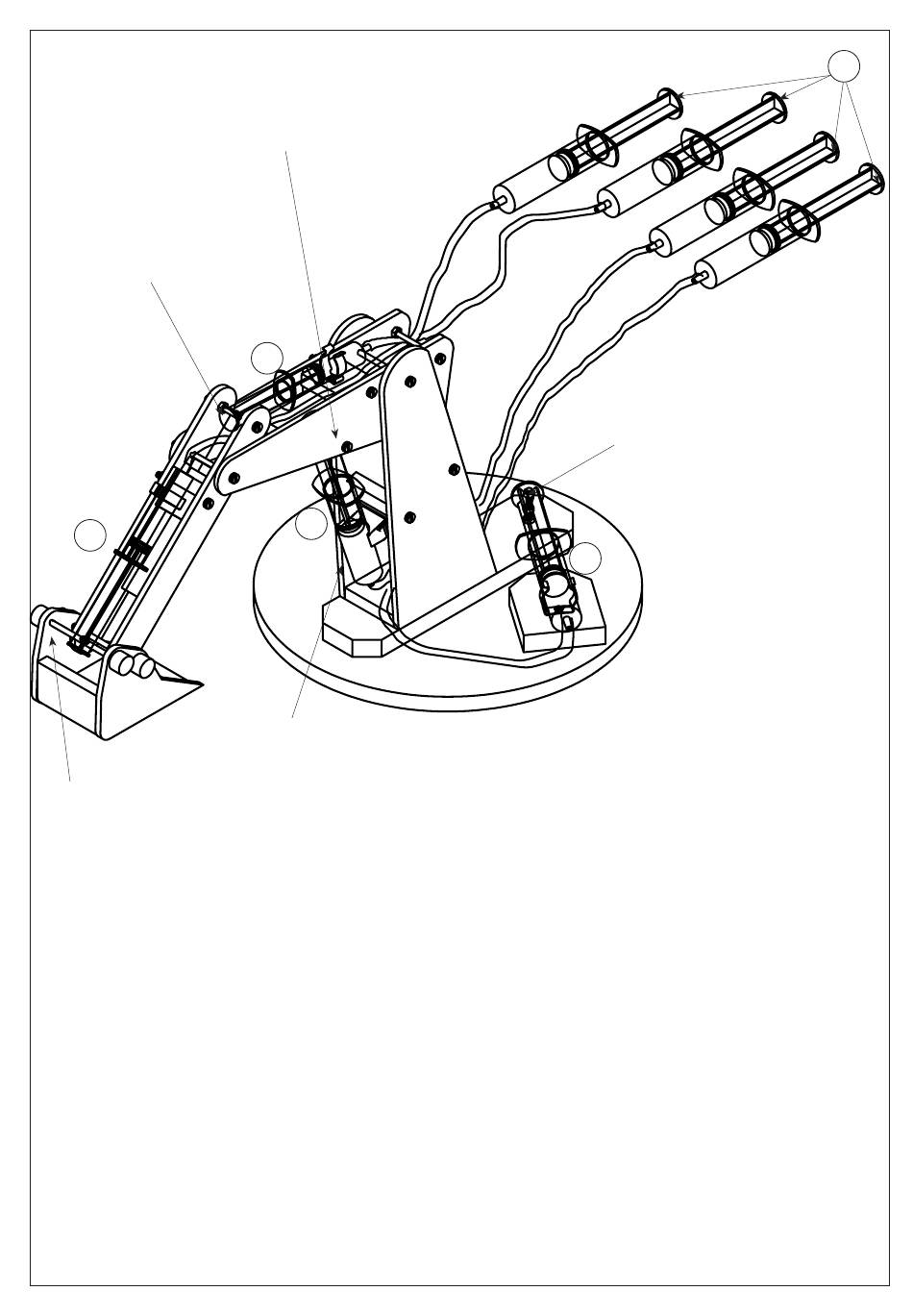

6.7.14 Funktionsprüfung:
Jedes System wird einzeln auf Dichtigkeit und Funktion überprüft. Hierzu wird jeweils der Geberzylinder (ohne Befe-
stigung) eines Systems betätigt. Dadurch fährt der Arbeitszylinder (Baggerschaufel/1. Ausleger/2. Ausleger/Grundträ-
ger) ein oder aus.
Durch Verschieben der Zylinder in den Schellen die optimale Position ermitteln.
6.7.15 Ist die Funktion gewährleistet und sind die einzelnen Systeme dicht, werden die gebohrten Holzscheiben (12) auf die
Rundhölzer (11) geleimt.
D106186#1
25
26
umwickelter Spritzenzylinder mit
PVC-Schellendeckel befestigen.
Geberzylinder
Spritze (26) auf die Schraube (15)
stecken und mit einer Mutter (13)
befestigen.
26
26
15
