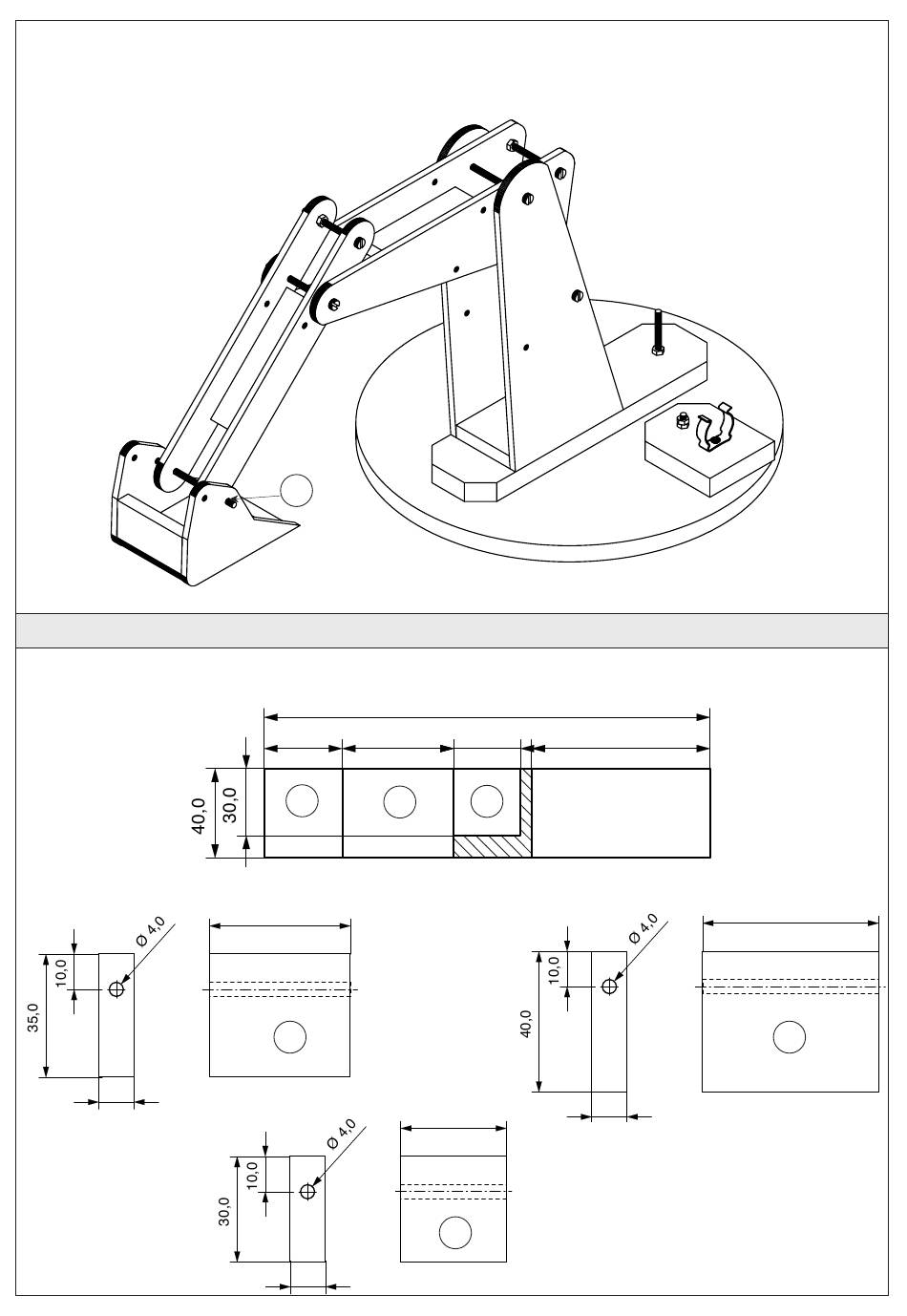

6.6.7 Nach dem Trocknen Baggerschaufel mit einem Rundstab (11) ø 4 x 85 mm am 2. Ausleger befestigen (nicht anleimen!).
Hinweis
:
Diese Befestigung ist nur vorläufig. Später werden an den Enden der Rundstäbe die gebohrten
Holzscheiben geleimt.
6.7 Herstellung, Montage und Funktionskontrolle der Hydraulik
6.7.1 Zylinderträger (5a/5b/5c) nach Schneideplan von dem Sperrholzstreifen (5) ablängen und versäubern.
Schneideplan
6.7.2 Nach Zeichnungen alle drei Teile im Maschinenschraubstock einspannen und senkrecht ø 4 mm durchbohren.
10,0
12
11
35,0
50,0
5a
5b
40,0
5a
10,0
200,0
30,0
80,0
5c
10,0
30,0
5c
50,0
5b
