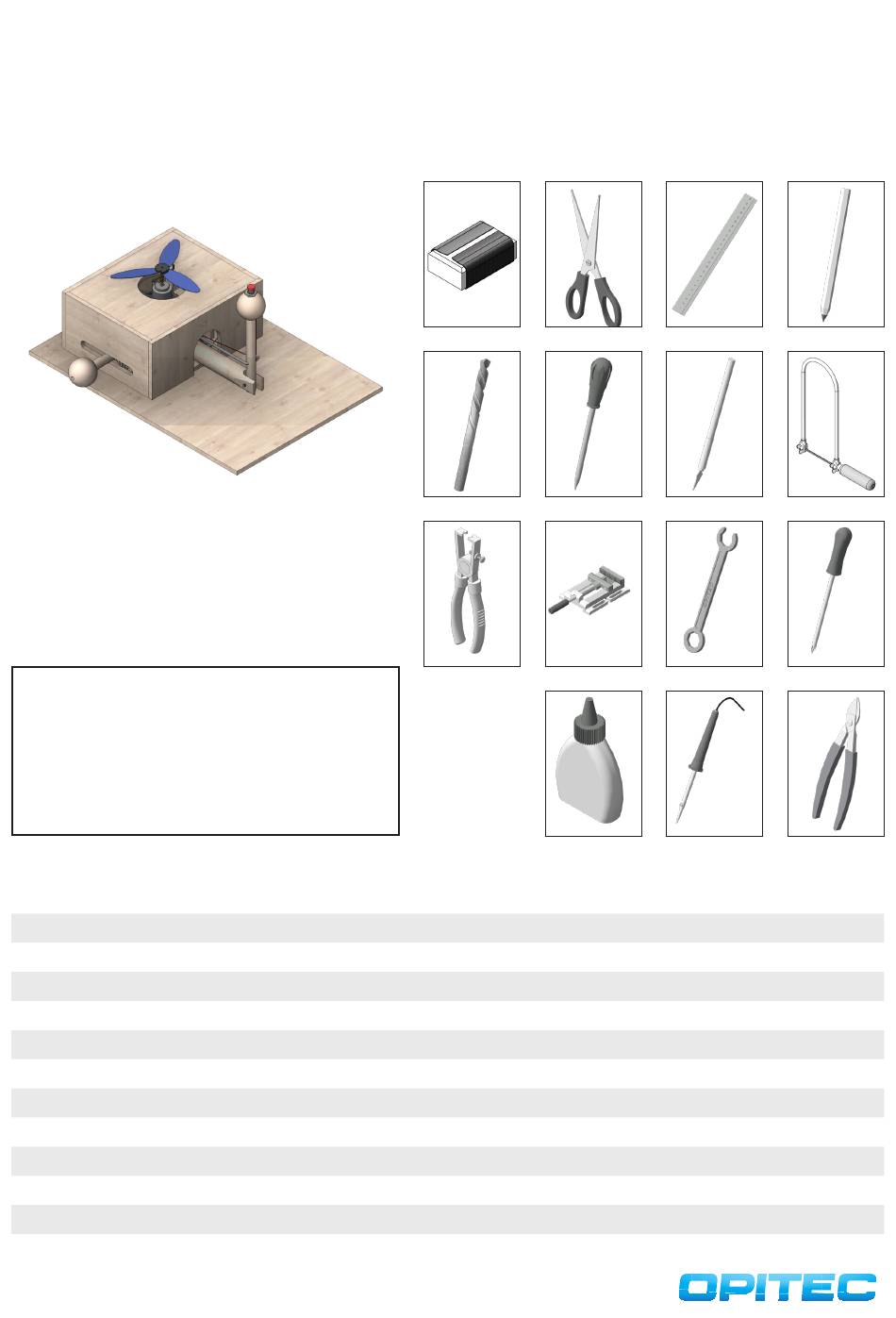

Opitec 105.048 Montageanleitung

Senkrechtstarter
Vorschau ausblenden Andere Handbücher für 105.048:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung
nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher
Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago-
gischen Arbeit. Dieser Bau- satz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen
gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht
geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Sperrholz
Sperrholz
Sperrholz
Sperrholz
Holzleiste
Holzleiste
Rundstab
Rundstab
3-Blatt Luftschraube
Motor
Drucktaster
1
Senkrechtstarter
Hinweis
Stückzahl
1
2
1
1
1
1
1
1
1
1
1
1
105.048
Benötigtes Werkzeug:
Schleifpapier
Schere
ø2
ø3
ø10
Bohrer
Vorstecher
Abisolierzange
Maschinenschraubstock
Holzleim
Maße (mm)
300x210x5
150x120x5
160x160x5
250x70x5
70x20x5
75x10x5
250x10x10
ø20x200
ø10x200
Lineal
Bastelmesser
Schraubenschlüssel
Lötkolben
Bezeichnung
Grundplatte
Deckel und Bodenplatte
Rahmen
Rahmen
Aufnahme Widerstand
Batteriefach
Rahmenverstärkung
Steuerwelle
Steuerknüppel
Luftschraube
Antrieb
Startknopf
Bleistift
Laubsäge
Schraubendreher
Blechschere
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12

Werbung

loading

Verwandte Anleitungen für Opitec 105.048

Inhaltszusammenfassung für Opitec 105.048

  • Seite 1 Schraubendreher Hinweis Schraubenschlüssel Maschinenschraubstock Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädago- gischen Arbeit. Dieser Bau- satz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
  • Seite 2 Bauanleitung 105048 Senkrechtstarter Stückliste Stückzahl Maße (mm) Bezeichnung Teile-Nr. Befestigungsbügel Führung Steuerwelle HO-Stecker mit Querloch Mitnehmer Lochblech 100x50x0,8 Motorhalterung Holzkugel ø30 Drehzahlregler/Steuerknüppel Schweißdraht ø2x50 Mitnehmer Distanzröllchen ø10/7 Abstandshalter Messingstreifen gebohrt Drehzahlregler Gewindestange M3x150 Steuerung Widerstandsdraht ø0,28x1000mm Drehzahlregler Zylinderkopfschraube ø3x30 Motorhalterung Zylinderkopfschraube ø3x20 Befestigung Steuerknüppel...
  • Seite 3 Bauanleitung 105048 Senkrechtstarter Den Rundstab (8) auf 190mm ablängen. Anschließend die ø10mm Bohrung für den U-Ausschnitt durchbohren. Den U Ausschnitt mit der Laubsäge aussägen. Das Querloch ø3mm durch die Aussparung bohren. Die restlichen Löcher ø2mm bohren. Abschließend die Seitenflächen des U-Ausschnittes mit einer Werkstattfeile und Schleifpapier abflachen.
  • Seite 4 Bauanleitung 105048 Senkrechtstarter Die gebogene Gewindestange wie abgebgildet durch die Bohrung im Wie abgebildet in die Bohrung am Steuerwellenende eine Schraube Steuerknüppel führen und mit einer Unterlegscheibe (28) und zwei (24) eindrehen. (Diese sichert später die Welle in Ihrem Sitz) Muttern (26) befestigen (kontern).
  • Seite 5 Bauanleitung 105048 Senkrechtstarter Für den Mitnehmer die Kunststoffhülle des HO-Steckers (14) abtrennen. Hierzu die Schraube herausdrehen und die Kunststoffhülle entfernen. Den Schweißdraht entgraten und ein Ende 8mm um 90° abwinkeln. Anschließend durch das Querloch des HO-Steckers führen und wie abgebildet 10mm übersetehemd anlöten.
  • Seite 6 Bauanleitung 105048 Senkrechtstarter Von der Holzleiste (7) 4 Stücke á 60mm ablängen und Sägeschnitte In die zweite Holzkugel (16) eine Sacklochbohrung ca. 10mm tief bohren. Auf dem übrigen Rundstab (9) die beiden Bohrungen ø3mm markieren und säubern. Den Rahmen wie abgebildet um die Bodenplatte leimen und durchbohren.
  • Seite 7 Bauanleitung 105048 Senkrechtstarter Den gebohrten Messingstreifen (19) wie oben gezeigt biegen. Anschließend mit einer Schraube (24) auf dem Drehzahlregler befestigen. Die Holzleiste (6) wie abgebildet im Abstand von 40mm zum Aussen- Ein ca. 200mm langes Stück der Schaltlitze (27) beidseitig abisolieren, verzinnen und wie abgebildet am Drahtende des Widerstandes anlöten und am anderen Ende eine Büroklammer anlöten.
  • Seite 8 Bauanleitung 105048 Senkrechtstarter Die Luftschraube (10) nach Abbildung zusammen bauen. Die Luftschraube auf den Mitnehmer aufsetzen. FERTIG!
  • Seite 9 105048 A (1:1)
  • Seite 11 105048 B (1:1)
  • Seite 13 105048 C (1:1) D (1:1)
  • Seite 15 105048 E (1:1)
