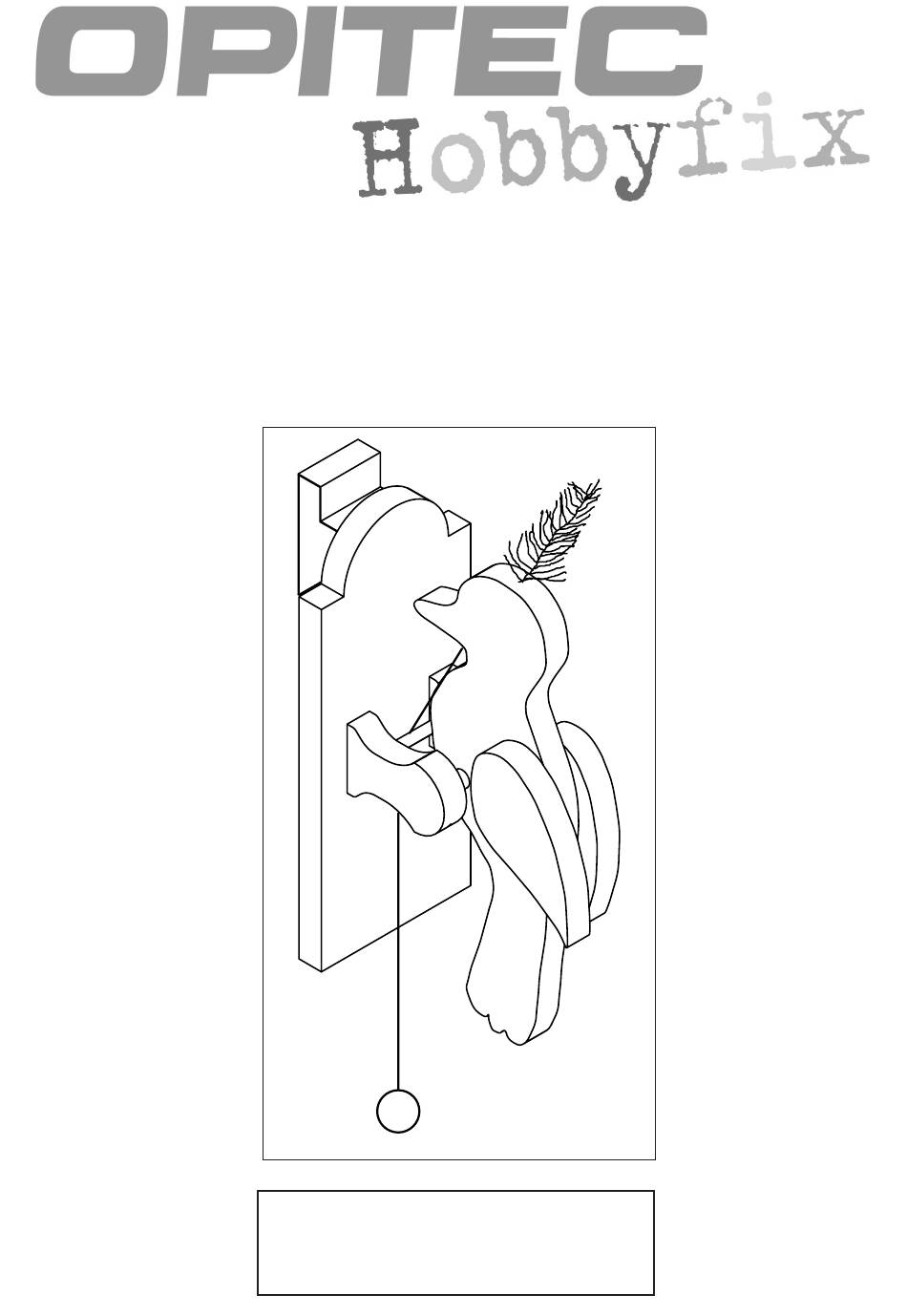

- Seite 1 1 0 0 . 0 8 7 K l o p f s p e c h t Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertig- stellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Gebrauchsgegenstand/Modell als Bausatz Verwendung: Im Werkunterricht für die 4. - 6. Jahrgangsstufe 2. Materialkunde: 2.1. Werkstoff: Kiefernholz (Nadelholz), Weichholz; Buchenholz (Laubholz), Hartholz sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: Holz muß gesägt, geraspelt, gefeilt, gebohrt und geschliffen werden; anreißen nach Maß...
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe Abbildung Specht Kiefernholz 15 x 100 x 350 mm Feder Grundbrett Kiefernholz 15 x 100 x 350 mm Halterung Weißblech 0,5 x 40 x 150 mm Schrauben 3 x 10 mm Dübel Kiefernholz ø 6 x 50 mm Querstreben Kiefernholz ø...
- Seite 4 6. Bauanleitung Übersicht 6.1 Herstellung Specht 6.2 Herstellung Grundbrett 6.3 Herstellung Halterung 6.4 Montage der Einzelteile 6.1. Herstellung Specht 6.1.1 Schablonen (Füße s. Seite 4; Rumpf und Flügel s. Seite 7) auf die beiden Brettchen (1/3) 15 x 100 x 350 mm nach unten dargestellten Layouts übertragen und aussägen.
- Seite 5 6.1.5 Flügel nach Zeichnung verjüngen (wird nach obenhin dünner). Hinweis: Zur Vereinfachung kann auf die Verjüngüng verzichtet werden. Flügel Flügel nicht verjüngt verjüngt Vorderansicht Draufsicht 6.2 Herstellung Grundbrett 6.2.1 Schablone für das Grundbrett (s. Seite 9) auf das Reststück des Kiefernbrettes (3) übertragen und aussägen. 6.2.2 Schnittflächen verschleifen und Kanten brechen.
-
Seite 6: Montage Der Einzelteile
6.4. Montage der Einzelteile Hinweis: Wer die Teile farbig gestalten möchte, sollte dies vor der Montage tun! 6.4.1 Vom Rundstab (6) Ø 6 x 50 mm zwei Dübel mit einer Länge von 20 mm absägen und in die Dübelbohrung der Füße leimen. - Seite 7 7. Schablonen Ø 2 mm Rumpf ca. 15 mm tief M 1 : 1 Ø 2 mm ca. 15 mm tief Ø 10 mm Flügel M 1 : 1 D100087#1...
- Seite 8 D100087#1...
- Seite 9 7. Schablonen Grundbrett R 35 M 1 : 1 Ø 6 D100087#1...
