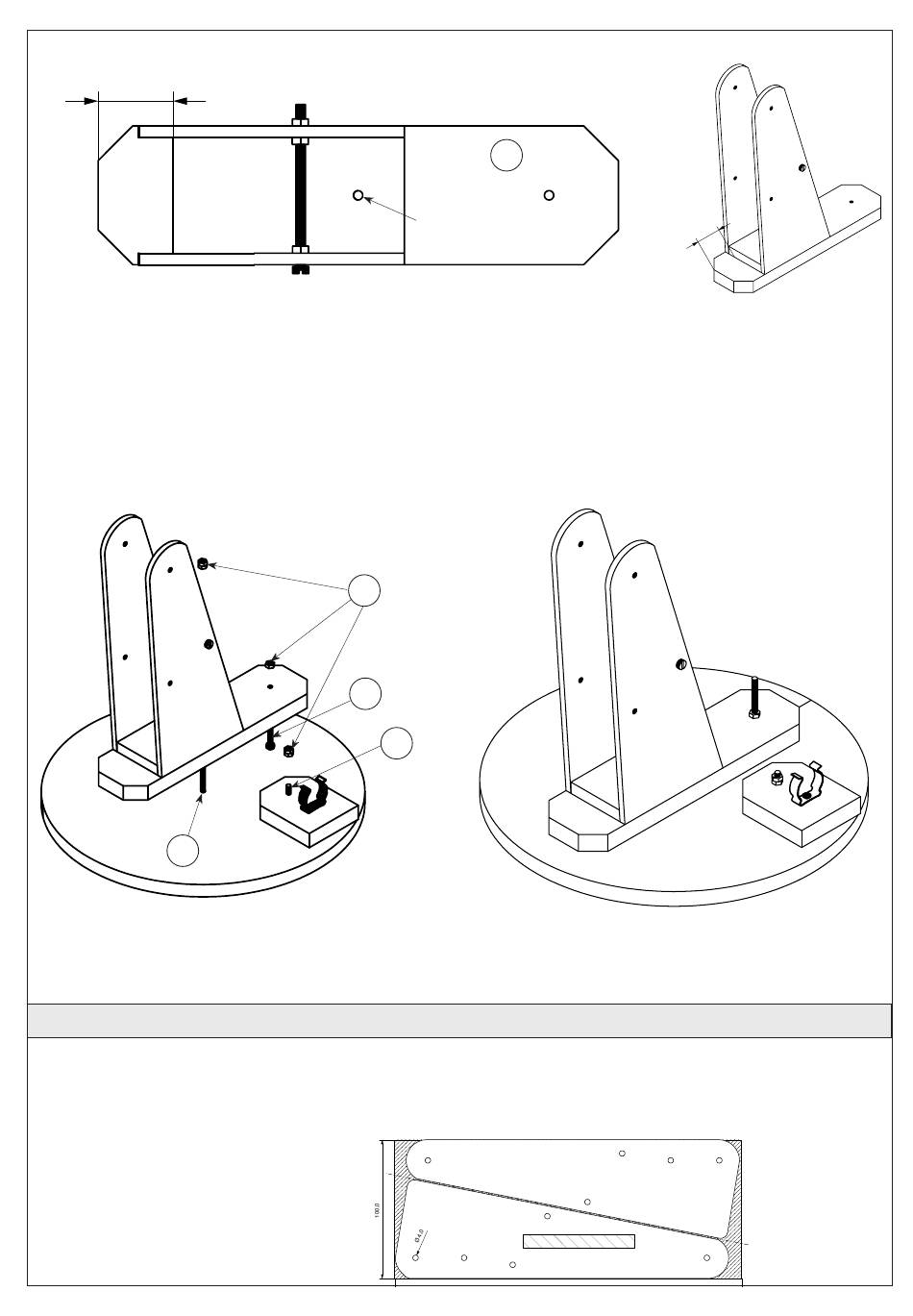

6.3.4 Den fertigen Grundträger nach Zeichnung von vorne um ca. 35 mm eingerückt auf den Träger (6) leimen.
32,4
ca. 35
6.3.5 Nach dem Trocknen von unten die Bohrung ø 4 mm vom Träger (6) in den Grundträger durchbohren.
6.3.6 Nun von unten in die Sacklochbohrung des Trägers (6) die Schraube (15) M4 x 40 mm stecken und von oben mit einer
Mutter (13) befestigen.
Hinweis:
Mutter fest anziehen!
Anschließend wird der Träger mit Grundträger so auf die Grundplatte gestellt, dass die Bohrungen fluchten. Von unten
eine Schraube (16) M4 x 50 mm als Drehachse durchstecken. Von oben werden 2 Muttern (13) auf die Schraube ge-
dreht und so gekontert, dass der Träger spielfrei und leicht dreht.
16
6.3.7 Träger (7) mit Schelle so auf die Grundplatte stellen, dass die Bohrungen fluchten. Von unten eine Schraube (16) M4 x 50
mm als Drehachse durchstecken und oben mit 2 Muttern (13) kontern. Der Träger muß spielfrei und leicht drehen.
6.4 Herstellung und Montage 1. Ausleger
6.4.1 Schablone B (s. Seite 19) auf die dritte Sperrholzplatte (2) 5 x 100 x 250 mm übertragen, bohren, aussägen und versäu-
bern.
Tip
: Sperrholzplatte (2) diagonal trennen, übereinander fixieren und in einem Arbeitsschritt bohren und aus-
sägen!
8
6
Bohrung ø 4 mm von
unten durchbohren!
13
15
14
D106186#1
