6.1.3 Alle Füße (2c) unter die Grundplatte (1) leimen.
Hinweis:
Sacklochbohrung ist unten!

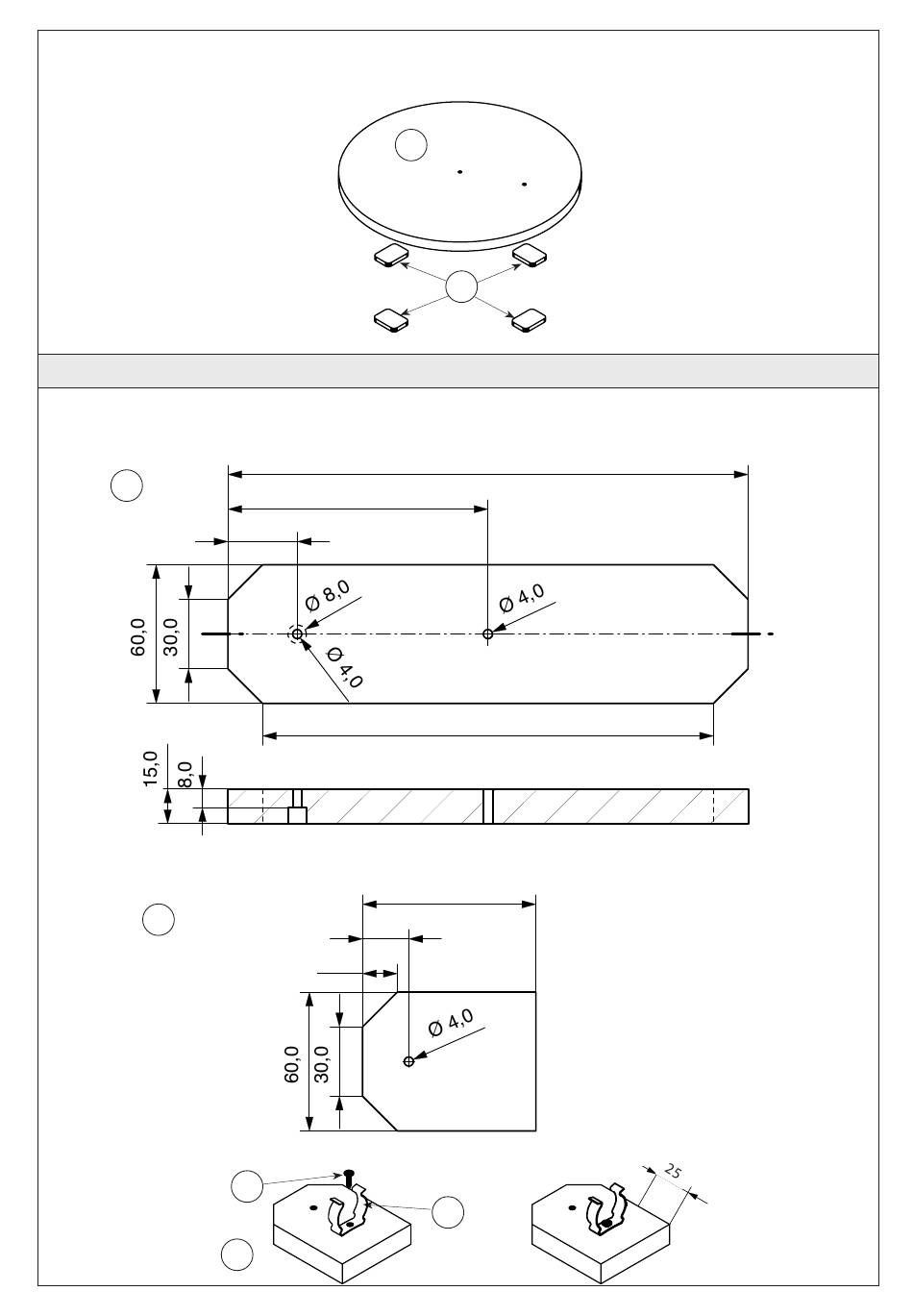

6.2 Herstellung Träger für Grundträger und Drehvorrichtung
6.2.1 Maße auf die Leiste (6) 15 x 60 x 225 mm übertragen. Bohren (Sacklochbohrung), Ecken anschrägen (45°) und ver-
säubern.
6
6.2.2 Maße auf die Leiste (7) 15 x 60 x 75 mm übertragen. Bohren, Ecken anschrägen (45°) und v
7
6.2.3 Federstahlklammer (22) mit einer Spanplattenschraube (19) auf den Spritzenträger (7) befestigen.
6
112,5
30,0
20,0
15,0
19
7
1
2c
225,0
195,0
75,0
22
D106186#1
