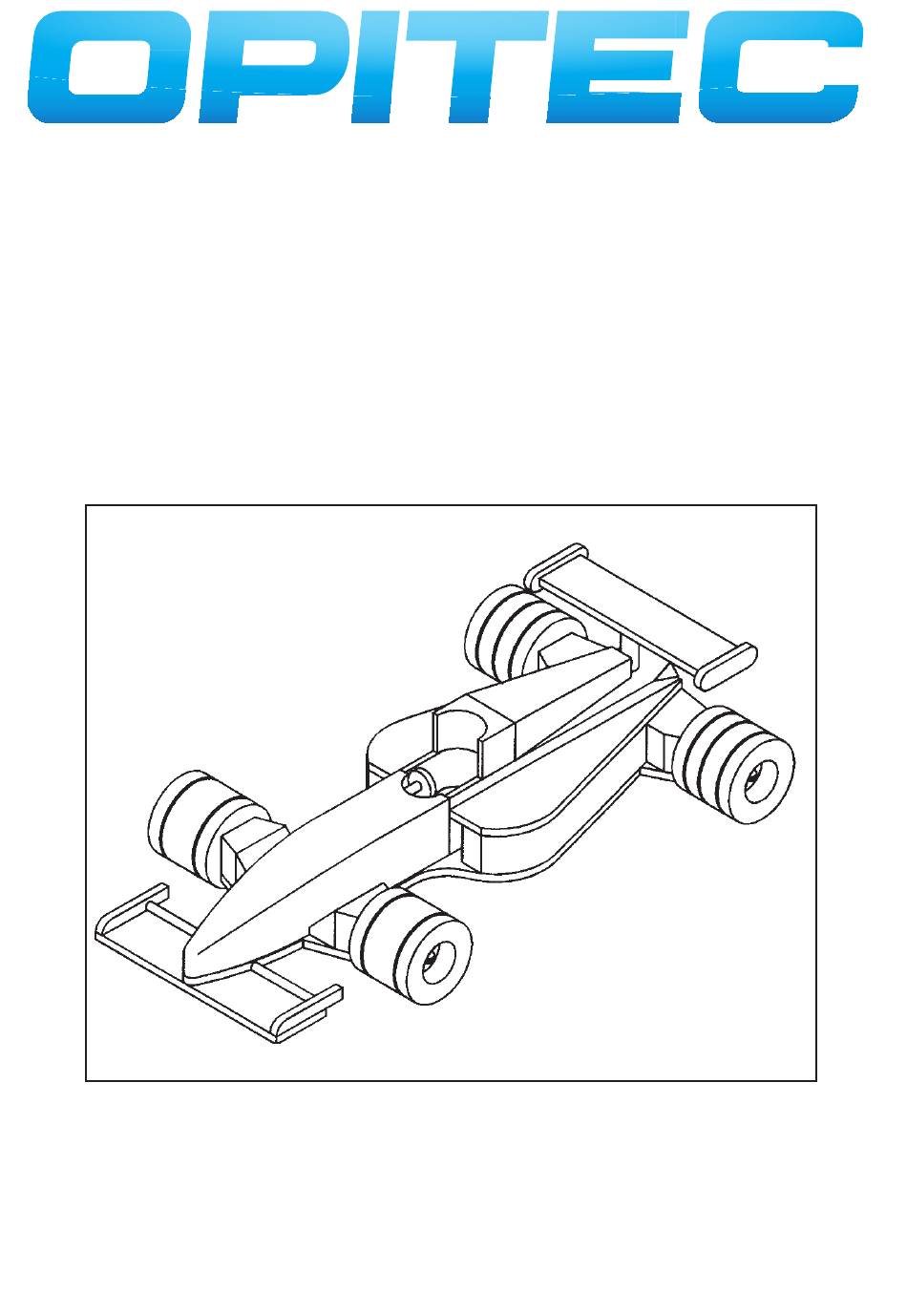

1 0 1 . 7 5 1
R e n n w a g e n ( H o l z )
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
1
D101751#1
Werbung
Verwandte Anleitungen für Opitec 101.751
Inhaltszusammenfassung für Opitec 101.751
- Seite 1 1 0 1 . 7 5 1 R e n n w a g e n ( H o l z ) Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Holzspielzeug/Modell als Bausatz Verwendung: Im Werkunterricht für die 7. - 9. Jahrgangsstufe 2. Materialkunde: 2.1. Werkstoff: Kiefernholz (Nadelholz), Weichholz; Buchenholz (Laubholz), Hartholz; sollte zum Verarbeiten entsprechend getrocknet sein; Bearbeitung: kann gesägt, geraspelt, gefeilt, gebohrt und geschliffen werden; anreißen nach Maß...
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe Abbildung Bodenplatte, Sperrholz 4 x 145 x 300 mm Spoiler, seitl. Abdeckung Hutze Kiefernleiste 20 x 30 x 100 mm Cockpit Kiefernleiste 30x 30 x 300/350 mm Seitenschweller, Achsen Kiefernleiste 20 x 30 x 350 mm Räder Rundstab ø...
-
Seite 4: Explosionszeichnung
5. Explosionszeichnung D101751#1... - Seite 5 6. Bauanleitung Übersicht 6.1. Herstellung (aussägen) Bodenplatte, Front- und Heckspoiler, seitliche Spoilerführung und seitliche Abdeckungen 6.2. Herstellung Cockpit (Monocoque) und Hutze 6.3. Herstellung Seitenschweller (Tanks) und Achsen 6.4. Montage Cockpit und Achsen 6.5. Herstellung Lenkrad und Heckspoilerbefestigung 6.6. Montage Spoiler und Lenkrad 6.7.
- Seite 6 6.2. Herstellung Cockpit und Hutze 6.2.1 Aus der Leiste (3) nach Zeichnung das Cockpitvorder- und -hinterteil gestalten. Hinweis: Erst bohren, dann die Leisten ablängen! Bohrungen ø 20/25 mm nur von einer Lehrkraft bohren lassen! Ø 20 Ø 25 Ø 8 Ø...
- Seite 7 6.2.2 Aus der Leiste (2) 20 x 30 x 100 mm nach Zeichnung die Hutze gestalten. 6.3. Herstellung Seitenschweller (Tanks) und Achsen 6.3.1 Schablone (s. Seite 11) für die Seitenschweller und Zuschnitte für die Achsen nach Zeichnung auf die Leiste (4) über- tragen und aussägen.
- Seite 8 6.4 Montage Cockpit und Achsen Nach Zeichnung Cockpitteile, Hutze, Seitenteile (Luftschlitz), Seitenteilabdeckung und Achs träger auf die Grundplat- te aufleimen. Hinweis: Cockpitvorder- und Seitenteile an die Grundplatte anpassen! 6.5 Herstellung Lenkrad und Heckspoilerbefestigung 6.5.1 Den Rundstab (6) auf 40 mm Länge kürzen und oben (s. Zeichnung) etwas anschrägen. leicht anschrägen 6.5.2 Vom Rundstab (7) ein Stück mit 20 mm ablängen.
- Seite 9 6.6 Montage Spoiler und Lenkrad 6.6.1 Nach Zeichnung Lenkrad, Heckspoilerhalterung, Heckspoiler und Frontspoiler festleimen. 6.6.2 Die beiden Rundstabstücke für den Frontspoiler vom Rundstab (7) einpassen. Länge anpassen 6.7 Herstellung und Montage der Räder 6.7.1 Rundstäbe (5) halbieren und nach Zeichnung bohren. Hinweis: Bohrung ø...
- Seite 10 6.7.3 Räder jeweils mit einer Schraube (9) und zwei Unterlegscheiben (10) an den Achsträgern leichtgängig befestigen. Hinweis: Löcher ø 1,5 mm in den Achsen ca. 10 mm tief vorbohren! 6.8 Funktionsüberprüfung Beweglichkeit der Räder prüfen! 6.9 Farbige Gestaltung Farbige Gestaltung nach persönlichen Vorstellungen vornehmen. D101751#1...
- Seite 11 7. Schablone Grundplatte 7.1 Schablone für die Grundplatte (1) und Seitenschweller (4, Tanks) M 1 : 1 Seitenschweller aus Kiefernleiste (4) 20 x 30 x 350 mm D101751#1...
- Seite 12 D101751#1...
- Seite 13 7. Schablone Schablonen für die Spoilerseitenteile, Spoiler und Seitenteileabdeckung M 1 : 1 Seitenteileabdeckung Heckspoiler Frontspoiler Heckspoilerseitenteil Frontspoilerseitenteil D101751#1...
