Bedienelemente und Anzeigen des Frontpanels

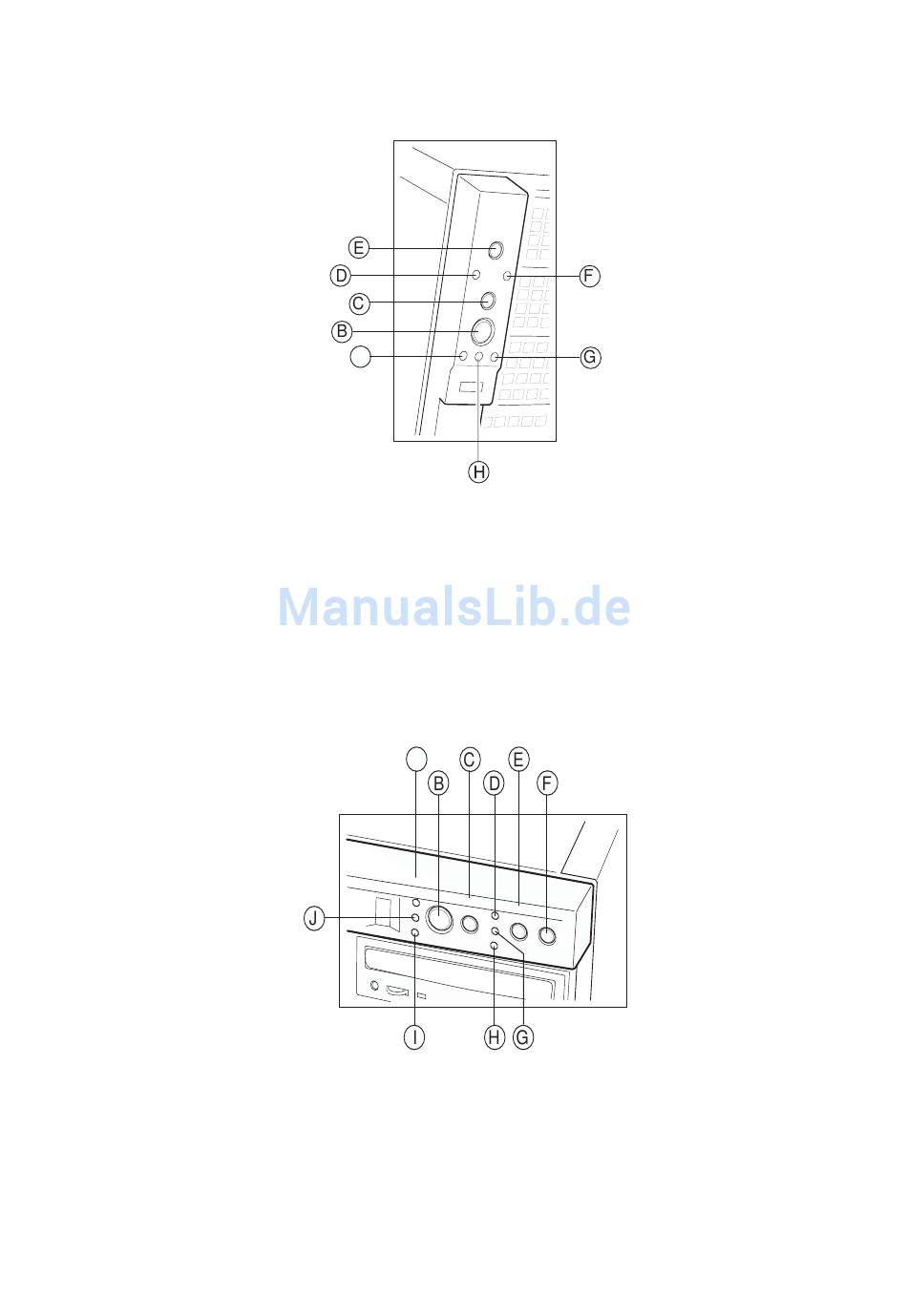

Abbildung 3. Bedienelemente und Anzeigen,
A. Betriebsanzeige des Festplattenlaufwerks
B. Netzschalter
C. Schalter für Schlafmodus
D. LED für LAN-1-Aktivität
Abbildung 4. Bedienelemente und Anzeigen, Rackmontage
A. Betriebsanzeige des Festplattenlaufwerks
B. Netzschalter
C. Schalter für Schlafmodus
D. LED für LAN-1-Aktivität
E. Resetschalter
MAXDATA PLATINUM Server Gehäusehandbuch
A
A
Standmontage
E. Resetschalter
F. LED für LAN-2-Aktivität
G. Statusanzeige
H. LED für Netzspannung und Schlafmodus
F. ID-Schalter
G. ID-LED
H. LED für LAN-2-Aktivität
I. Statusanzeige
J. LED für Netzspannung und Schlafmodus
