3.6
Schalttafel HDE10MP230 für zwei in Reihe geschaltete Zentrifugal-Befeuchter HDU

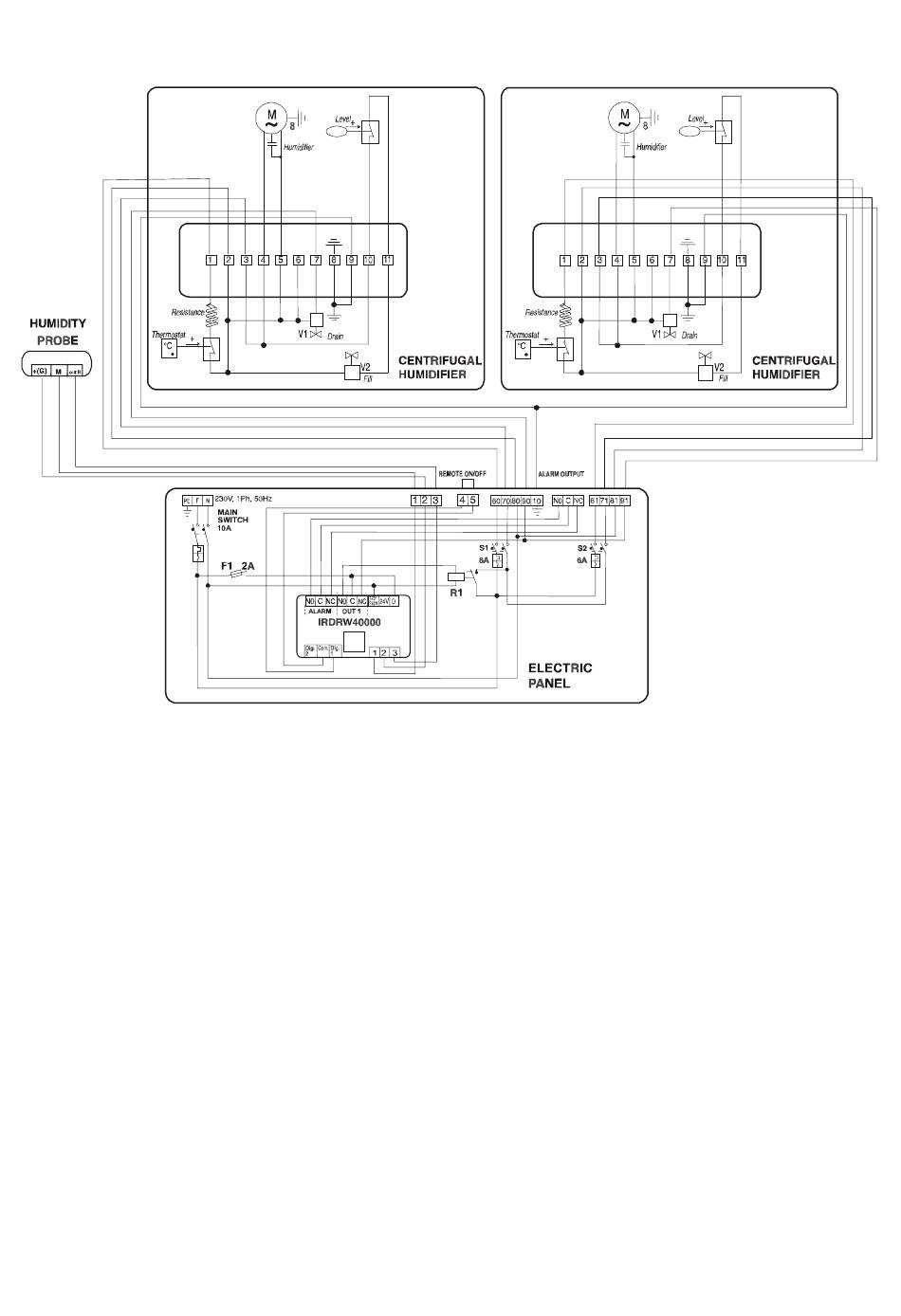

Das Verdrahtungsschema zeigt die Anschlüsse auf der Klemmleiste der Schalttafel HDE: Anschluss an den ersten Befeuchter
HDU, Anschluss an den zweiten Befeuchter HDU, Versorgungsspannung, Feuchtigkeitsfühler, Alarmausgänge und Fern-
EIN/AUS-Schalter.
ACHTUNG: benutzen Sie für die Verkabelung nur isolierte Stromleiter mit Mindestdurchmesser von 1,5 mm².
3.6.1 Anschluss der Schalttafel HDE10MP230 an den ersten Befeuchter HDU
Schließen Sie:
•
Klemme
60
der Schalttafel
•
Klemme
70
der Schalttafel
•
Klemme
80
der Schalttafel
90
•
Klemme
der Schalttafel
10
•
Klemme
der Schalttafel
3.6.2 Anschluss der Schalttafel HDE10MP230 an den zweiten Befeuchter HDU
Schließen Sie:
61
•
Klemme
der Schalttafel
71
•
Klemme
der Schalttafel
•
Klemme
81
der Schalttafel
•
Klemme
91
der Schalttafel
•
Klemme
10
der Schalttafel
Für die anderen Anschlüsse wie Spannungsversorgung, Fühler, Fern-Ein/AUS-Schalter siehe Absatz 3.5.
Cod. +030221751 rel. 1.3 – 14/01/02
Abb. 8
an Klemme
1 des Befeuchters;
an Klemme
3 des Befeuchters;
an Klemme
2 des Befeuchters;
7 des Befeuchters;
an Klemme
9 des Befeuchters.
an Klemme
1 des Befeuchters;
an Klemme
3 des Befeuchters;
an Klemme
an Klemme
2 des Befeuchters;
an Klemme
7 des Befeuchters;
an Klemme
9 des Befeuchters.
29
HumiDisk
