OUT3
OUT1
OUT2
POWER
DIGITAL OUTPUT
PROBE
MAIN
SWITCH
6A
230 V
ALLARM
OUTPUT
REMOTE
ON/OFF
M
+ (G)
OUT H
HUMIDITY
PROBE
8.1.4 Alarmausgänge
Die Schalttafel sieht 3 Klemmen für die Relaisausgänge vor (NC, C, NO), die bei:
•
Fühleralarm;
•
Alarm für niedrige Feuchte;
•
Alarm für hohe Feuchte;
•
Funktionsstörung der Steuerung aktiviert werden.
8.1.5 Remote-EIN/AUS
Klemmen und 5 der Schalttafel: Werkseitig werden die Klemmen und 5 der Schalttafel überbrückt
geliefert; der Befeuchter kann nach Entfernung der Brücke mit einem externen, potentialfreien Kontakt
(an die beiden Klemmen anzuschließen) angesteuert werden.

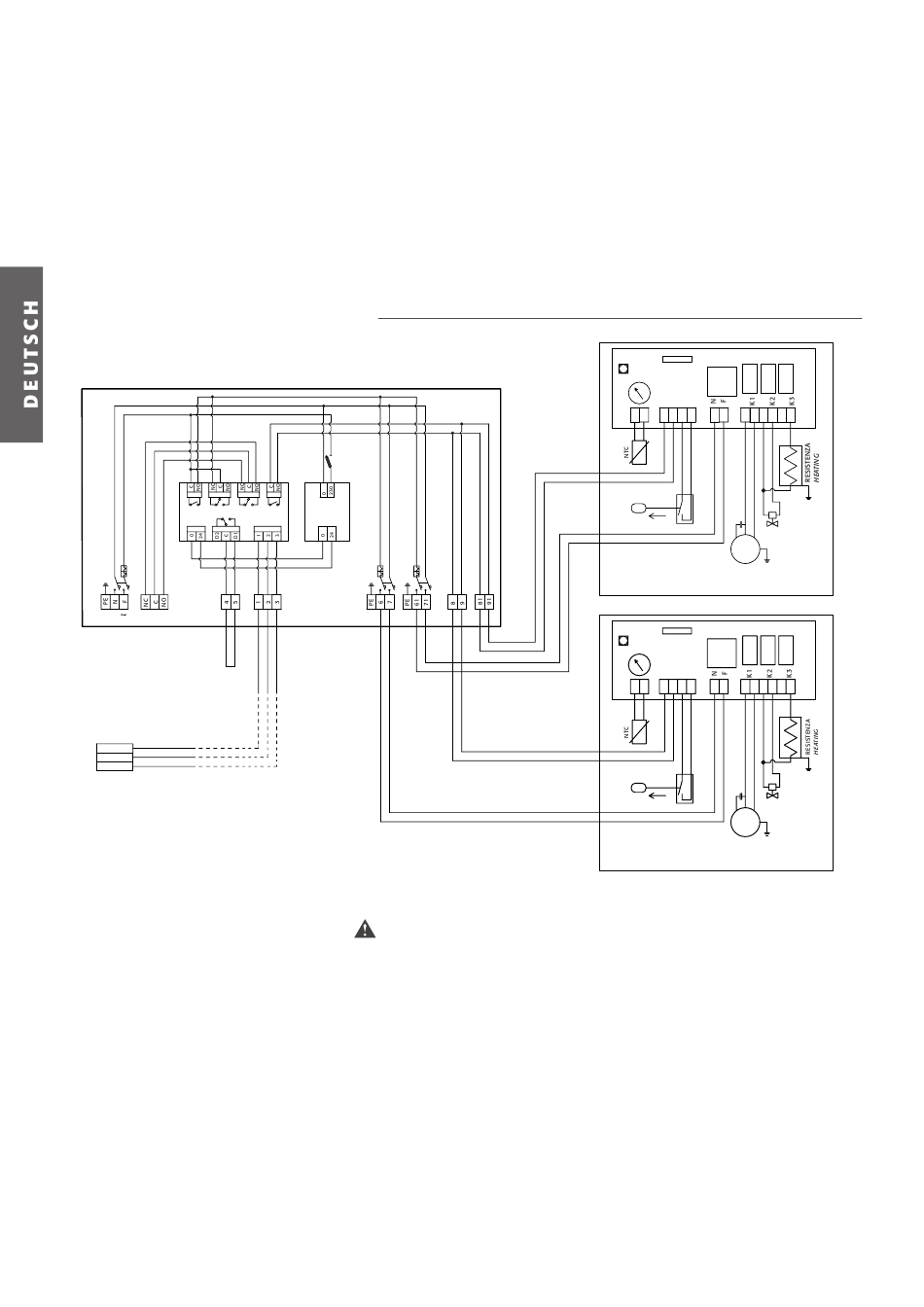

8.2 Schalttafel UCQ065D200 für die Steuerung von zwei
Zentrifugalbefeuchtern UC0650D000 oder UC0650D100
F1
1A
OUT4
TRASF.
MAIN
MAIN
SWITCH
SWITCH
2A
2A
Fig. 8.b
Achtung:
Für die Elektroanschlüsse müssen isolierte Leiter mit einem Mindestdurchmesser von 1,5 mm
verwendet werden.
Für den Zugriff auf den Anschlusskasten muss der Luftfilter abmontiert werden, siehe Kapitel 6.
8.2.1 Anschluss der Schalttafel UCQ065D100 an den ersten Befeuchter UC0650D"X"00
•
Die Klemme 6 der Schalttafel an die Klemme F des Befeuchters anschließen;
•
Die Klemme 7 der Schalttafel an die Klemme N des Befeuchters anschließen;
•
Die Klemme 8 der Schalttafel an die erste Klemme UMID des Befeuchters anschließen;
•
Die Klemme 9 der Schalttafel an die zweite Klemme UMID des Befeuchters anschließen.
8.2.2 Anschluss der Schalttafel UCQ065D100 an den zweiten Befeuchter UC0650D"X"00
•
Die Klemme 61 der Schalttafel an die Klemme F des Befeuchters anschließen;
•
Die Klemme 71 der Schalttafel an die Klemme N des Befeuchters anschließen;
•
Die Klemme 81 der Schalttafel an die erste Klemme UMID des Befeuchters anschließen;
•
Die Klemme 91 der Schalttafel an die zweite Klemme UMID des Befeuchters anschließen.
22
UMID LEVEL
+
W
3
˜
CENTRIFUGAL HUMIDIFIER
UMID LEVEL
+
W
3
˜
CENTRIFUGAL HUMIDIFIER
humiDisk - +030222021 - rel. 1.0 - 22.12.2006
CARICO/FILL
CARICO/FILL
2
