3.4 Elektrische Anschlüsse

3.4.1 Anschluss des Motors des Befeuchter seitens des Installateurs

•
Entfernen Sie die Befestigungsschrauben (11 – Abbildung 3) vom Luftfilter.
•
Lösen Sie die Schrauben, die den Deckel der Abzweigungsbox fixieren (13 – Abbildung 5).
•
Verlegen Sie das Versorgungskabel (1) des Motors durch den Kabelbinder (14) und die PG-Verschraubung (15) entfernt
vom Heizwiderstand (17) (Abbildung 5).
•
Legen Sie das Erdkabel (grün-gelb) auf die Klemme 8, Phase und Nullleiter auf die Klemmen 4 und 5 der Klemmleiste des
Befeuchters.
•
Ziehen Sie die Klemmschrauben und die Mutter der PG-Verschraubung fest an.
Cod. +030221751 rel. 1.3 – 14/01/02

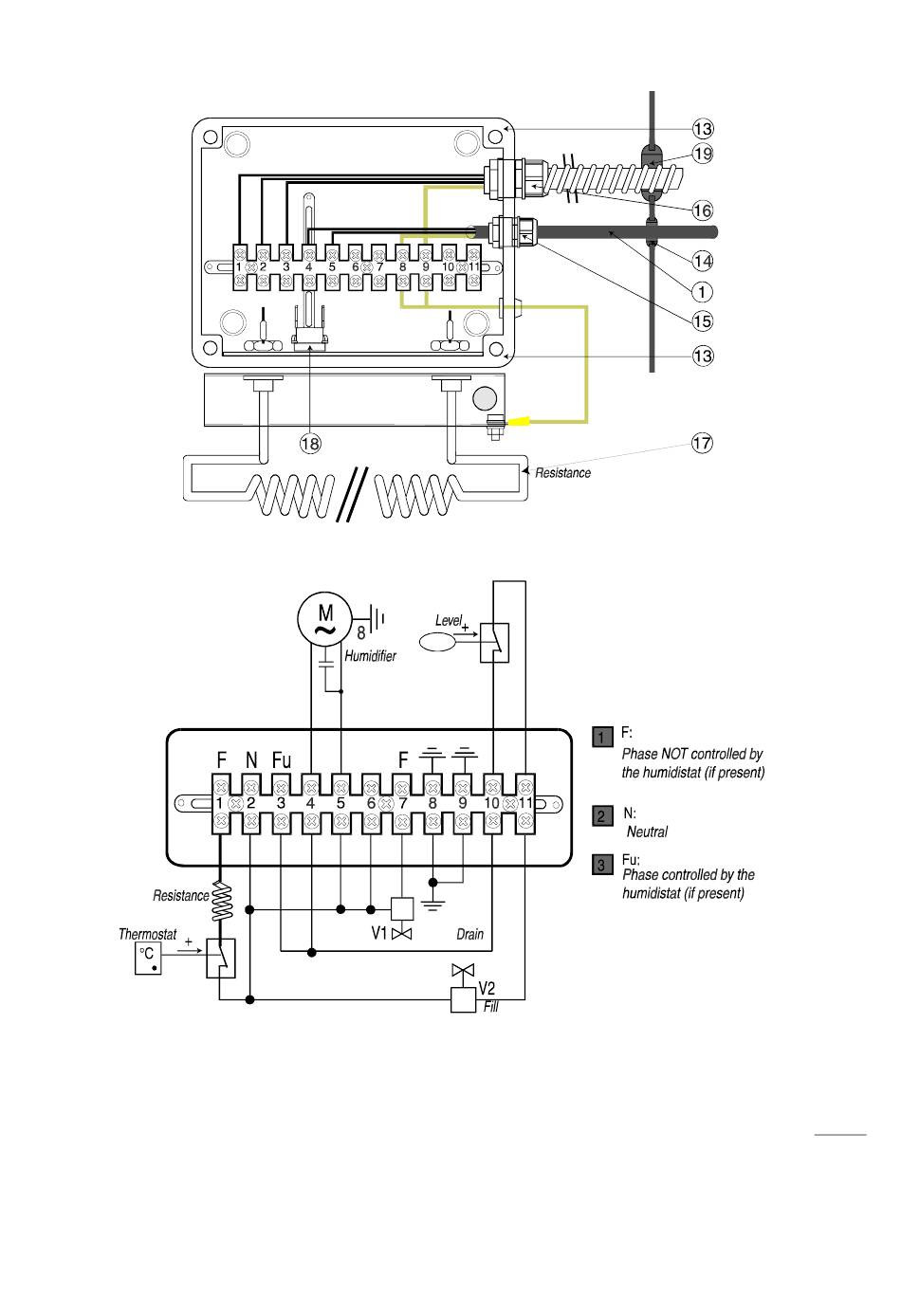

Abb. 5
