MICROMASTER
Bedienungsanleitung
Inhalt
SICHERHEITSVORKEHRUNGEN ....................... 3
1. ÜBERBLICK ..................................................... 4
2. MONTAGE UND INSTALLATION .................... 10
4. BETRIEBSARTEN ............................................ 21
5. SYSTEMPARAMETER ..................................... 24
6. FEHLERMELDUNGEN ..................................... 39
7. TECHNISCHE DATEN...................................... 40
8. ZUSATZINFORMATIONEN .............................. 43
© Siemens plc 2002
G85139-H1750-U050-D1
15.11.02

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens MICROMASTER

Inhaltszusammenfassung für Siemens MICROMASTER

  • Seite 1: Inhaltsverzeichnis

    1. ÜBERBLICK ............. 4 2. MONTAGE UND INSTALLATION ....10 3. BEDIENFELD UND GRUNDBETRIEB..... 18 4. BETRIEBSARTEN ..........21 5. SYSTEMPARAMETER ........24 6. FEHLERMELDUNGEN ........39 7. TECHNISCHE DATEN........40 8. ZUSATZINFORMATIONEN ......43 © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 2 Gültig für MICROMASTER Firmwareversion 3.09 Inhalt Überblick Montage - Allgemeines EMV-Verdrahtungsrichtlinien zur Optimierung der Störfestigkeit Elektrische Installation - Allgemeines 1.3.1 Betrieb an ungeerdeten Netzen (IT) 1.3.2 Einsatz von FI-Schutzschaltern 1.3.3 Einsatz nach längerer Lagerung der Umrichter 1.3.4 Betrieb mit langen Motorleitungen...

  • Seite 3: Sicherheitsvorkehrungen

    Europäische Maschinenrichtlinie Das Fachpersonal muß gründlich mit allen Warnhinweisen und Instandhaltungsmaßnahmen gemäß dieser Bedienungsanleitung vertraut sein. Die MICROMASTER-Umrichterbaureihe fällt nicht in den Anwen- dungsbereich der Maschinen-Richtlinie. Die Geräte wurden jedoch · Unter bestimmten Einstellbedingungen kann der Umrichter nach einem Netzausfall (für typische Anwendungen) gründlich auf Übereinstimmung mit den...

  • Seite 4: Überblick

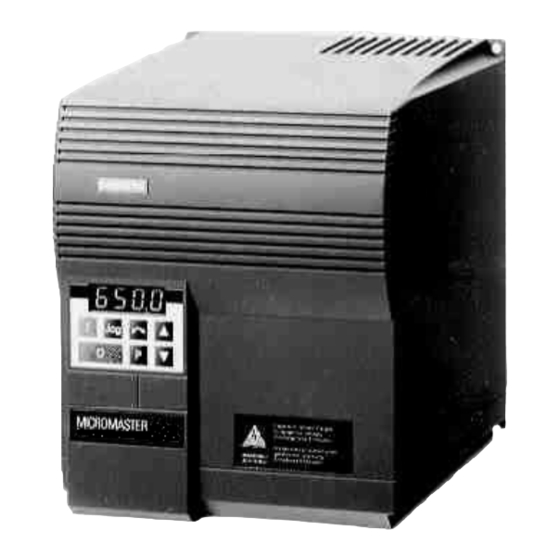

    Deutsch 1 ÜBERBLICK 1. ÜBERBLICK Bei den MICROMASTER-Geräten handelt es sich um eine Baureihe von Frequenzumrichtern zur Steuerung der Drehzahl von Drehstrommotoren. Lieferbar sind verschiedene Modelle – vom kompakten 120 W-MICROMASTER mit Einphaseneingang bis zum 7,5 kW-MICROMASTER mit Dreiphaseneingang. Die Umrichter sind mikroprozessorgesteuert und bieten dank modernster IGBT-Technologie Zuverlässigkeit und Flexibilität.

  • Seite 5: Montage - Allgemeines

    DT = Zulässiger Temperaturanstieg in °C im Gehäuse. 3,1 = Eigenwärme der Luft auf Höhe des Meeresspiegels Hinweis: Das Kunststoffgehäuse der Umrichter kann durch Öl, Fett oder Lösungsmittel beschädigt werden. Die Montageplatte und die Bohrungen müßen vor der Montage gereinigt werden. © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 6: Emv-Verdrahtungsrichtlinien Zur Optimierung Der Störfestigkeit

    Inverters zu reduzieren. Optimale Ergebnisse werden durch eine gut leitende Verbindung zwischen Filter und Metallmontageplatte erzielt. Bei MICROMASTER der Baugröße A (Bild 1.2.1) muß die mitgelieferte Erdungsbrücke zur Reduzierung der Störungen zwischen Umrichter und Filter/Montageplatte angeschlossen werden. Bei der Installation der Umrichter darf unter keinen Umständen gegen die Sicherheitsbestimmungen verstoßen werden!
  • Seite 7 METALLISCHE MONTAGEPLATTE Motor- und Steuerkabelabschirmung mit geeigneten Schellen an der Montageplatte befestigen. Erdungsbrücke Erdungsbrücke Bild 1.2.1: Verdrahtungsrichtlinien zur Optimierung der Störfestigkeit bei MICROMASTER, Baugröße A STEUERKABEL NETZEINGANG EXTERNES FILTER METALLISCHE MONTAGEPLATTE STEUERKABEL Motor- und Steuerkabelabschirmung mit geeigneten Schellen an der Montageplatte befestigen.
  • Seite 8 Deutsch 1 ÜBERBLICK NETZEINGANG EXTERNES FILTER METALLISCHE MONTAGEPLATTE Motor- und Steuerkabelabschirmung mit geeigneten Schellen an der Montageplatte befestigen. Bild 1.2.3: Verdrahtungsrichtlinien zur Optimierung der Störfestigkeit bei MICROMASTER, Baugröße C G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...

  • Seite 9: Elektrische Installation - Allgemeines

    Elektrische Installation - Allgemeines 1.3.1 Betrieb an ungeerdeten Netzen (IT) MICROMASTER wurden für den Betrieb an geerdeten Netzen entwickelt, der Betrieb an ungeerdeten Netzen ist möglich, wird jedoch nicht empfohlen. Falls der Betrieb an ungeerdeten Netzen dennoch vorgesehen ist, muss folgendes beachtet werden: ·...

  • Seite 10: Montage Und Installation

    Baugröße C: 2 Schrauben M4 4 Schrauben M4 4 Schrauben M5 2 Muttern M4 4 Muttern M4 4 Muttern M5 2 Unterlegscheiben M4 4 Unterlegscheiben M4 4 Unterlegscheiben M5 Baugröße A Baugrößen B und C G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...

  • Seite 11: Elektrische Installation

    Beachten Sie die Verdrahtungsrichtlinien (siehe Abschnitt 1.2). Bild 2.2.1 zeigt die elektrischen Anschlüsse des MICROMASTER-Gerätes. Kabel an Netz- und Steuerklemmen entsprechend den in den Abschnitten 2.3.1 - 2.3.4 gemachten Angaben anschließen. Sicherstellen, daß die Drähte ordnungsgemäß Kontakt haben und daß das Gerät vorschriftsmäßig geerdet ist.
  • Seite 12 L/L1 N/L2 Netzeingangs- klemmen Motorklemmen An den Umrichter MICROMASTER können sowohl Asynchron- als auch Synchronmotoren angeschlossen werden, und zwar einzeln oder parallel als Gruppenantrieb. Hinweis: Zu beachten ist, daß bei Anschluß eines Synchronmotors an den Umrichter der Motorstrom zweieinhalb- bis dreimal höher als erwartet sein kann.

  • Seite 13: Netz- Und Motoranschlüsse - Baugröße B

    Die beiden Klammern D und E andrücken, um die Durchführungsplatte lösen Umrichter abnehmen zu können. F: Eingang Steuerkabel G: Eingang Netzkabel H: Ausgang Motorkabel J: Bremswiderstand Eingang Gleichspannungs- Zwischenkreisleitung Bild 2.2.2 Entfernen der Durchführungsplatte - Baugröße B © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 14: Netz- Und Motoranschlüsse - Baugröße C

    Drähte wie in Bild 2.2.1 gezeigt an die Klemmen anschließen (Hinweise zum Anschluß der Steuerdrähte siehe Abschnitt 2.2.4). DIE MOTORKABEL UND DIE STEUERLEITUNGEN UNBEDINGT SOWEIT WIE MÖGLICH VON EINANDER ENTFERNT VERLEGEN. Durchführungsplatte wieder zurückklappen. Darauf achten, daß die Halteklammern wieder einrasten. Lüftergehäuse wieder am Umrichtergehäuse einrasten. G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...
  • Seite 15 Bild 2.2.3: Netzanschlüsse - Baugröße C Stecker Lüfter Halteklammer Lüftergehäuse Zum Ausbau des Lüftergehäuses den Lüfterstecker abziehen (H) und die Halteklammern (J) in die angegebene Richtung drücken, danach das Gehäuse in die gleiche Richtung herausziehen © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 16: Steueranschlüsse

    (+10 V, max. 10 mA) (7,5 - 33 V, max. 5 mA) Analogeingang Stromversorgung für (0/2 - 10 V) PI-Istwerterfassung Eingangsimpedanz = 70 kW) oder andere Last (+15 V, max. 50 mA) Steuerklemmleiste Bild 2.2.4: Steueranschlüsse G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...

  • Seite 17: Externer Motortemparatur-Überlastschutz

    L/L1, N/L2, L3 V: 0 - 10 V ODER 2 - 10 V AIN+ AIN- – 24 V RS485 DIN1 DIN2 DIN3 ODER Stromversorgung +15V für PI-Istwert- erfassung RL1B RL1C U, V, W Bild 2.2.6: Blockschaltplan © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 18: Bedienfeld Und Grundbetrieb

    Taste betätigen, um auf die Parameterebene zu gelangen. Gesperrt, wenn P051 - P053 = 14, wenn Digitaleingänge verwendet werden. Zur Änderung der Auflösung von Frequenzparametern, Taste länger drücken (siehe Kapitel 5). Bild 3.1: Bedienfeld G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...

  • Seite 19: Grundbetrieb

    Umrichter nicht in Betrieb ist, der entsprechende Sollwert ungefähr alle 1,5 Sekunden angezeigt. (3) Der Umrichter ist ab Werk für Standardanwendungen mit 4-poligen Norm-Motoren von Siemens programmiert. Bei Verwendung anderer Motoren müssen die Daten vom Typenschild des Motors in die Parameter P081 bis P085 eingegeben werden (siehe Bild 3.2.1).

  • Seite 20: Grundbetrieb -10-Punkte-Leitfaden

    Verfahren wird ein digitaler Frequenzsollwert verwendet, und es müssen lediglich bei wenigen Parametern die Standardeinstellungen geändert werden. In der Beschreibung wird davon ausgegangen, daß ein vierpoliger Siemens-Motor am Umrichter betrieben wird (siehe Abschnitt 3.2.1, wenn ein anderer Motortyp verwendet wird). Maßnahme /Action...

  • Seite 21: Betriebsarten

    Überstromabschaltungen oder Überhitzung des Motors führen. (8) Den externen EIN/AUS-Schalter einschalten. Das Potentiometer drehen (oder analoge Steuerspannung regeln), bis die gerwünschte Frequenz am Umrichter angezeigt wird. Der Motor dreht sich nunmehr mit der gewünschten Drehzahl. © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 22: Stillsetzen (Anhalten) Des Motors

    Weitere Informationen finden Sie in den nachstehenden Unterlagen: E20125-B0001-S302-A1 Anwendung des USS-Protokolls bei SIMOVERT Geräten 6SE21 und MICROMASTER (Deutsch) E20125-B0001-S302-A1-7600 Application of the USS Protocol in SIMOVERT Units 6SE21 and MICROMASTER (English) Die vorgenannten Schriftstücke erhalten Sie bei Ihrer örtlichen Siemens-Niederlassung. G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...

  • Seite 23: Integrierte Pi-Regelung

    4.6.1 Allgemeine Beschreibung Der MICROMASTER bietet eine PI- Regelfunktion, die bereits standardmäßig integriert ist (siehe Bild 4.6.1). Dieser Regler kann zur Regelung von Temperatur oder Druck verwendet werden. Es können langsame Prozesse geregelt werden, bei denen größere dynamische Regelabweichungen unkritisch sind. Die integrierte PI-Regelung ist nicht geeignet für Prozesse die schnelle Antwortzeiten benötigen.

  • Seite 24: Systemparameter

    ,00 und ,99 gültig); anschließend durch zweifaches Drücken von P zur Parameteranzeige zurückkehren. Rücksetzen auf Werkseinstellung Werden Parameter versehentlich verändert, dann lassen sich sämtliche Parameter auf Ihre Standardwerte zurücksetzen, wenn der Parameter P944 auf 1 eingestellt und anschließend P gedrückt wird. G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...
  • Seite 25 Das Einstellen einer zu kurzen Rücklaufzeit kann zum Abschalten des Umrichters führen (Fehlercode F001 - Überspannung). Dieser Zeitraum gilt ebenso für die Dauer der Gleichstrombremsung (siehe P073). Frequenz 0 Hz Rücklauf- Zeit zeit (0 - 650 s) © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 26 1 = Es können nur die Parameter von P001 bis P009 eingestellt und alle übrigen Parameter nur gelesen werden. 2 = Alle Parameter können gelesen/eingestellt werden, jedoch wird bei einem Abschalten P009 automatisch auf 0 rückgesetzt. 3 = Alle Parameter können gelesen/eingestellt werden G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...
  • Seite 27 Frequenz, die dem niedrigsten Analog-Eingangswert entspricht, d.h.0 V oder 2 V. [0,00] Dieser Parameter kann auf einen höheren Wert eingestellt werden als P022, um eine umgekehrte Relation zwischen Analog-Eingangssignal und Ausgangsfrequenz zu erhalten (siehe Diagramm bei P022). © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 28 Ist der Tippbetrieb links aktiviert (P051 – P053 = 8), dann dreht der Motor mit der hier eingestellten Frequenz. [5,00] Im Gegensatz zu den übrigen Sollwerten kann diese Frequenz niedriger als die Minimalfrequenz (P012) eingestellt werden G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...
  • Seite 29 Þ P050 = 3 Þ Þ Ü P050 = 4 Þ Þ Þ Ü Ü Þ P050 = 5 P050 = 6 or 7 Ü Ü Ü Þ Festfrequenz-Sollwerte nicht invertiert.. Ü Festfrequenz-Sollwerte invertiert © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 30 Betrieb mit FF4 (P044) Betrieb mit FF5 (P046) Betrieb mit FF6 (P047) Betrieb mit FF7 (P048) P056 0 - 2 Entprellzeit der Digitaleingänge 0 = 12,5 ms 1 = 7,5 ms 2 = 2,5 ms G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...
  • Seite 31 (P061 = 4). In diesem Fall arbeitet der Umrichter nach dem Einschalten während der (Sekunden) [1,0] durch diesen Parameter vorgegeben Zeit mit der Minimalfreqenz, bevor das Relais anzieht und der Hochlauf auf Sollfrequenz erfolgt (siehe Abbildung bei P064). © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 32 WARNUNG: Falls die Gleichstrombremsung über einen Digitaleingang eingeschaltet wird, ist diese solange aktiv, solange sich dieser Eingang auf HIGH-Pegel befindet. Der häufige Einsatz lang andauernder Gleichstrom- bremsungen kann zu einer Überhitzung des Motors führen. G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...
  • Seite 33 Stromanhebung von mehr als 100% (P078 + P079) eingestellt werden. Reduzierung des Ausgangsstromes auf: Ausführung P076 = 0 oder 1 2 oder 3 MM37/3- MM750/3 50% x P083 80% x P083 MM220/3F-MM750/3F 50% x P083 80% x P083 © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 34 Die Daten sind dem Typenschild des Motors zu entnehmen (siehe Bild 3.2.1). [¶¶¶] P084 0 - 1000 Bemessungsspannung laut Hinweis: Die Werkseinstellungen sind entsprechend den Nennleistungen der [¶¶¶] Typenschild (V) Umrichter unterschiedlich. P085 0 - 100,0 Bemessungsleistung laut Typenschild [¶¶¶] (kW / hp) G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...
  • Seite 35 Prozentwert sonden als Absolutwert übertragen (z.B. 5000 für 50 Hz). 0 = Kein optionales Modul installiert P099 · Optionaler Modultyp 0 - 2 1 = PROFIBUS-Modul (Aktiviert die mit dem PROFIBUS zusammenhängenden Parameter) 2 = CANbus-Modul (Aktiviert die mit dem CANbus zusammenhängenden Parameter) © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 36 Bei P101 = 1 wird die Nennleistung in hp angezeigt. Nur-Lese-Parameter. P112 1 - 7 Umrichtertyp 1 = MICROMASTER Baureihe 2 (MM2) [¶¶¶] 2 = COMBIMASTER 3 = MIDIMASTER 4 = MICROMASTER Junior (MMJ) 5 = MICROMASTER Baureihe 3 (MM3)
  • Seite 37 Zugriff nur möglich, wenn P099 = 1 P880 P900 Andere als die unten aufgeführten PROFIBUS- bzw. CANbus-spezifische Parameter. Siehe Betriebsanleitung des Parameter PROFIBUS-Moduls bzw. des CANbus-Moduls. Parameter nur zugänglich wenn P099 = 1 oder 2 P970 © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 38 EEPROM-Schreibzyklen nicht überschritten wird - in der Regel liegt die Grenze bei 50.000 Schreibzyklen. Sobald diese Zahl überschritten wird, werden die gespeicherten Daten verfälscht, und es kommt schließlich zu Datenverlusten. Die Anzahl der Lesezyklen ist dagegen unbegrenzt. G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...

  • Seite 39: Fehlermeldungen

    Nach Beseitigung des Fehlers kann der Umrichter rückgesetzt werden. Hierzu die Taste P zweimal drücken (einmal, um P000 anzuzeigen, und ein zweites mal, um den Fehler zu quittieren), oder den Fehler über einen Binäreingang löschen (siehe Parameter P051 bis P053 im Abschnitt 5) oder über die serielle Schnittstelle. © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 40: Technische Daten

    0,85 / 1,9 2,6 / 5,7 5,0 / 11,0 In alle einphasigen 230 V-MICROMASTER sind Filter der Klasse A eingebaut. Externe Filter der Klasse B sind als Sonderzubehör lieferbar (siehe Ábschnitt 8.3). Dreiphasige Umrichter MICROMASTER für 230 V Bestell-Nr. (6SE92 ..) 10-7CA40 11-5CA40 12-1CA40 12-8CA40 13-6CA40 15-2CB40 16-8CB40 21-0CC40 21-3CC40 21-8CC13 Gerätetyp...
  • Seite 41 MM300 und MM300/2 erfordern eine externe Netzdrossel (z.B. 4EM6100-3CB) und eine 30 A-Netzsicherung, wenn eine einphasige Stromversorgung angeschlossen wird Anmerkung: MICROMASTER sind für einen weltweiten Einsatz vorgesehen und folglich für weite Netzspannungsbereiche ausgelegt: 1/3 AC 208 - 240 V ±10% 3 AC 380 - 500 V ±10% Bei den Spannungsangaben ist zu beachten das: - sich der Arbeitsbereich des Umrichters zwischen den beiden angegebenen Spannungswerten - von z.B.
  • Seite 42 PROFIBUS-Modul (CB15), Für weitere Details nehmen CANbus-Modul (CB16) Sie bitte Kontakt mit dem lokalen Siemensbüro auf.. SIMOVIS-Software für die Steuerung über einen PC Ausgangs- und Netzdrosseln Ausgangsfilter IP20 (NEMA 1) Zubehörsatz (nur Baugröße A) © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 43: Zusatzinformationen

    Immer wenn ein Byte empfangen wird, blinkt die Anzeige. Es kann somit überprüft werden, ob die Kommunikation über die serielle Schnittstelle aktiv ist. Wenn ‘100’ auf der Anzeige kontinuierlich blinkt, zeigt dies für gewöhnlich einen Bus-Abschlußfehler © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 44: Elektromagnetische Verträglichkeit (Emv)

    EG-Typprüfzertifikat Diese Methode gilt nur für Funkgeräte. Die MICROMASTER haben nur dann eine eigene Funktion, wenn sie mit anderen Geräten (z.B. mit einem Motor) verbunden sind. Die Grundeinheiten können also nicht das CE-Kennzeichen tragen, das die Übereinstimmung mit der EMV-Richtlinie bestätigt. Im folgenden werden deshalb genauere Einzelheiten über das EMV-Verhalten dieser Erzeugnisse angegeben, wobei vorausgesetzt wird, daß...
  • Seite 45 8 kV Luftentladung Störimpulse EN 61000-4-4 1 kV Leistungskabel, 0,5 kV Steuerleitungen Hinweis Die MICROMASTER-Umrichter sind ausschließlich für gewerbliche Anwendungen vorgesehen. Sie unterliegen deshalb nicht den Anforderungen der Norm EN 61000-3-2, Abstrahlung von Oberwellen. © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...

  • Seite 46: Umweltschutz

    Das Gerät kann dank der leicht lösbaren Schraub- und Schnappverbindungen in seine Bestandteile zerlegt werden. Die Bestandteile können entsprechend den örtlichen Vorschriften entsorgt, recycelt oder an den Hersteller zurückgegeben werden. Dokumentation Dieses Handbuch wurde auf chlorfreiem Papier gedruckt. Für das Druck- und Bindeverfahren wurden keine Lösungsmittel verwendet. G85139-H1750-U050-D1 © Siemens plc 2002 15.11.02...

  • Seite 47: Einstellung Der Benutzerparameter

    10.00 P129 P131 P043 15.00 P132 P044 20.00 P134 P045 P135 P046 25.00 P137 P047 30.00 P140 P048 35.00 P141 P050 P142 P051 P143 P052 P201 P053 P202 P056 P203 0.00 P061 P205 P062 © Siemens plc 2002 G85139-H1750-U050-D1 15.11.02...
  • Seite 48 Bereich Automatisierungs- und Antriebstechnik (A&D) Standard Drives Division Geschäftsgebiet Standard Drives Postfach 3269, D-91050 Erlangen Siemens House Varey Road Congleton CW12 1PH Bestell-Nr. 6SE9286-4AA50 Änderungen vorbehalten G85139-H1750-U050-C1 *6SE9286-4AA50* Specification subject to change without prior notice *H1750-U050-D1* © Siemens plc 1999 Printed in England...
