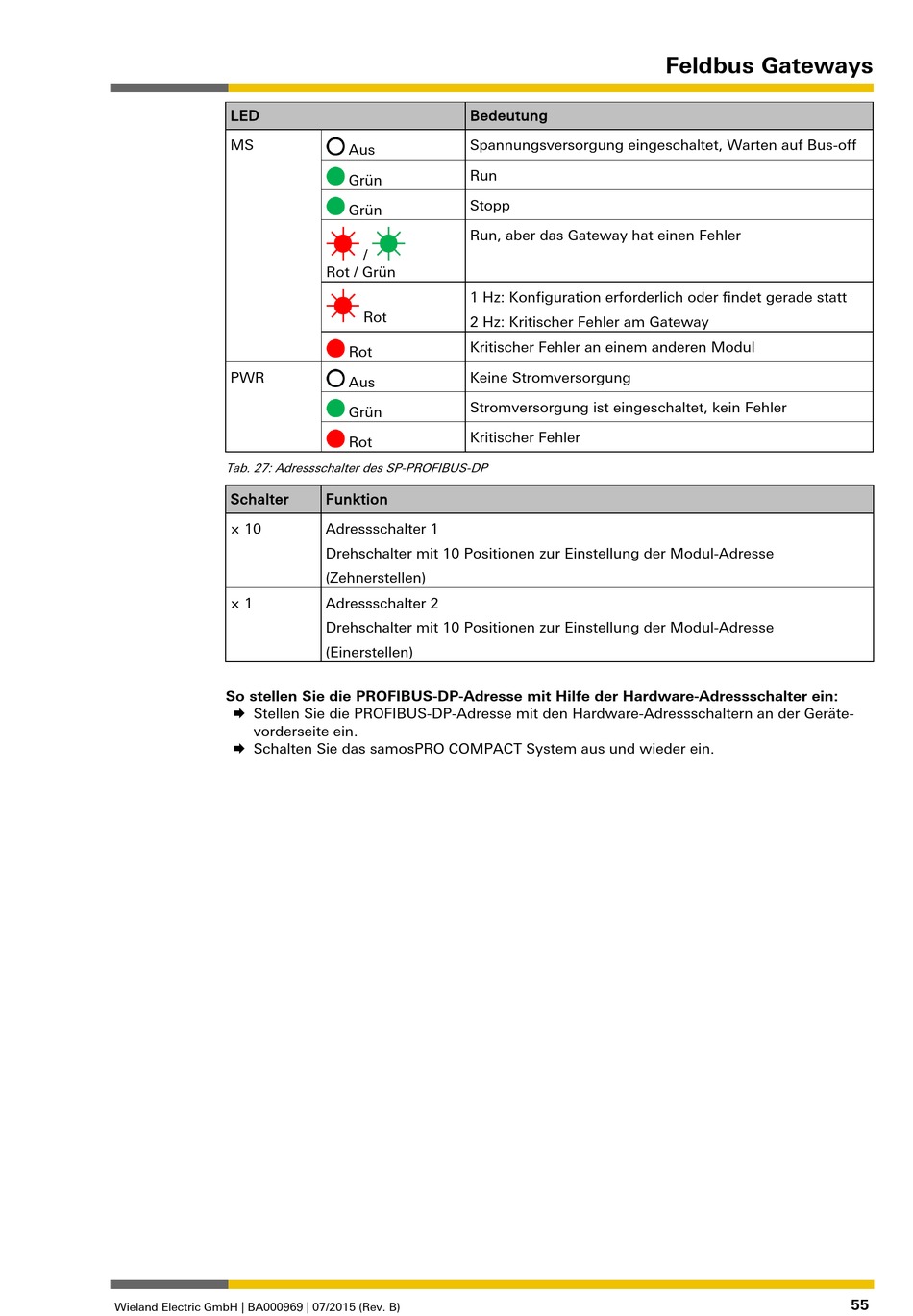

Wieland samos PRO Handbuch Seite 55

LED
MS
PWR
Tab. 27: Adressschalter des SP-PROFIBUS-DP
Schalter
× 10
× 1
So stellen Sie die PROFIBUS-DP-Adresse mit Hilfe der Hardware-Adressschalter ein:
 Stellen Sie die PROFIBUS-DP-Adresse mit den Hardware-Adressschaltern an der Geräte-
vorderseite ein.
 Schalten Sie das samosPRO COMPACT System aus und wieder ein.
Wieland Electric GmbH | BA000969 | 07/2015 (Rev. B)
Bedeutung
Spannungsversorgung eingeschaltet, Warten auf Bus-off
Aus
Run
Grün
Stopp
Grün
Run, aber das Gateway hat einen Fehler
/
Rot / Grün
1 Hz: Konfiguration erforderlich oder findet gerade statt
Rot
2 Hz: Kritischer Fehler am Gateway
Kritischer Fehler an einem anderen Modul
Rot
Keine Stromversorgung
Aus
Stromversorgung ist eingeschaltet, kein Fehler
Grün
Kritischer Fehler
Rot
Funktion
Adressschalter 1
Drehschalter mit 10 Positionen zur Einstellung der Modul-Adresse
(Zehnerstellen)
Adressschalter 2
Drehschalter mit 10 Positionen zur Einstellung der Modul-Adresse
(Einerstellen)
Feldbus Gateways
