Inbetriebnahme
5.2

Kontrolle vor der Inbetriebnahme

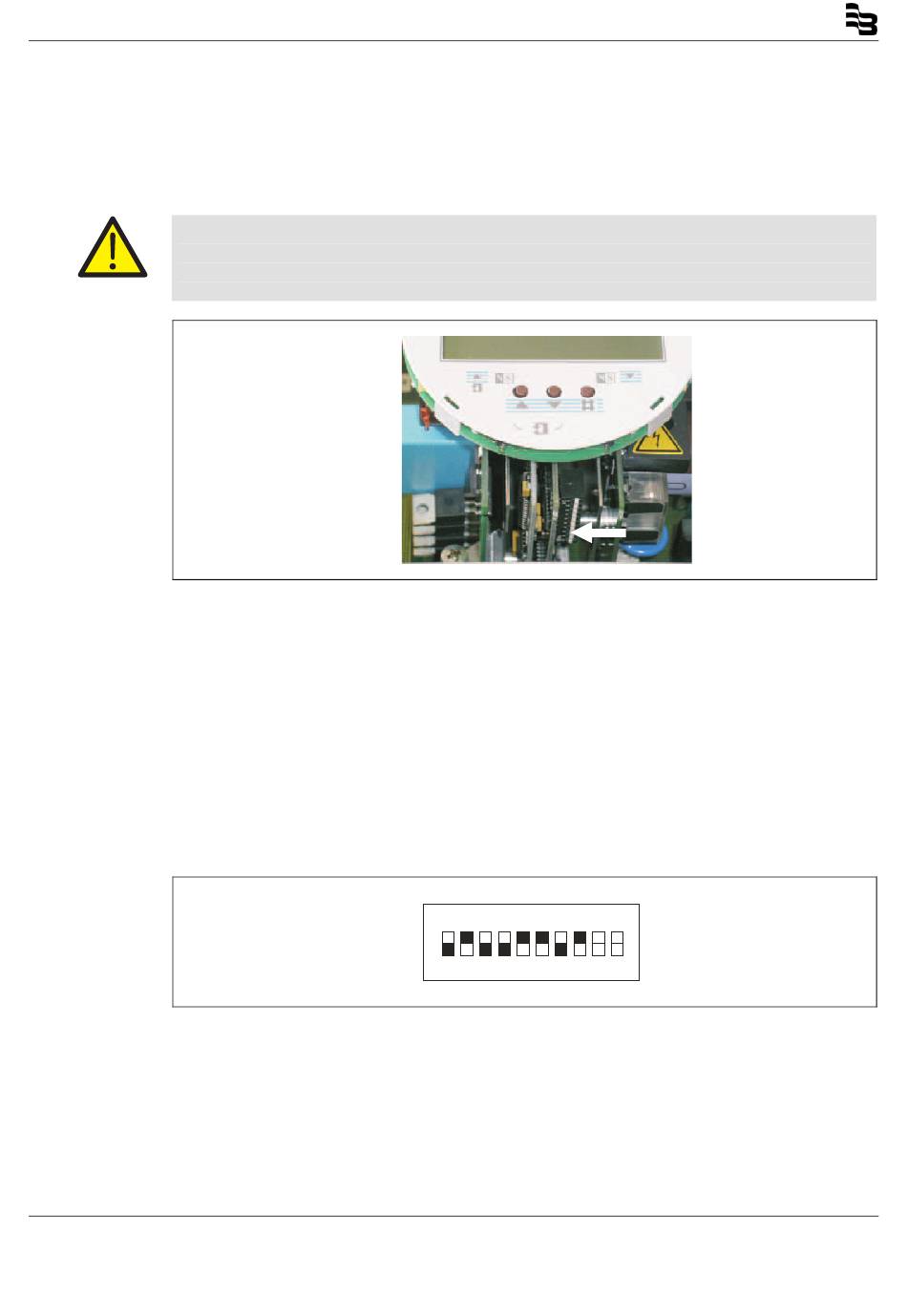

5.2.1 Hardware-Schalter für PROFIBUS PA-Adress-Einstellung
Im Messumformer befindet sich ein Zehnfach-Schalter. Er ist von außen nicht sichtbar. Der
Schalter ist bei geöffnetem Gehäusedeckel bedienbar. Die Schalterposition wird am Gerät im
Untermenü Schnittstelle angezeigt. Sie kann auch über den PA-Bus im Transducer Block
gelesen werden.
Warnung - Gefahr für Personen!
Bei geöffnetem Gehäusedeckel sind EMV- und Berührungsschutz aufgehoben. Innerhalb des
Gehäuses befinden sich berührungsgefährliche Stromkreise.
Daher muss vor dem Öffnen der Gehäusedeckel die Hilfsenergie abgeschaltet werden.
Abb. 39
Schalter 8 bestimmt, ob die Adresse per Schalter eingestellt wird:
On:
Off:
Schalter 1-7: Hardware-Adresseinstellung, binär kodiert. Gültige Adressen 0-125.
Schalter 9 und A haben keine Bedeutung für die Adress-Einstellung.
Beispiel:
Adresse 50 per Schalter eingestellt: 50 dez = 32 hex = 110010 binär → Schalter 2, 5, 6 und 8
Abb. 40
52
Die Adresse wird mittels der Schalter 1-7 eingestellt. Sie kann nicht über den Bus
verstellt werden.
Die Adresse wird über den Bus oder das Menü eingestellt, Schalter 1-7 haben keine
Bedeutung.
On
1 2 3 4 5 6 7 8 9 A
MultyMass
G00362
G00363
OI/MMC2-DE
