Elektrischer Anschluss
1.
Beide Befestigungsschrauben des Anschlussdeckels
lösen und Deckel abnehmen.
2.
Hilfsenergiekabel durch die oberste Kabeleinführung
schieben.
3.
Anschluss gemäss Anschlussbild.
4.
Anschlussdeckel nach erfolgtem Anschluss wieder fest
verschliessen.

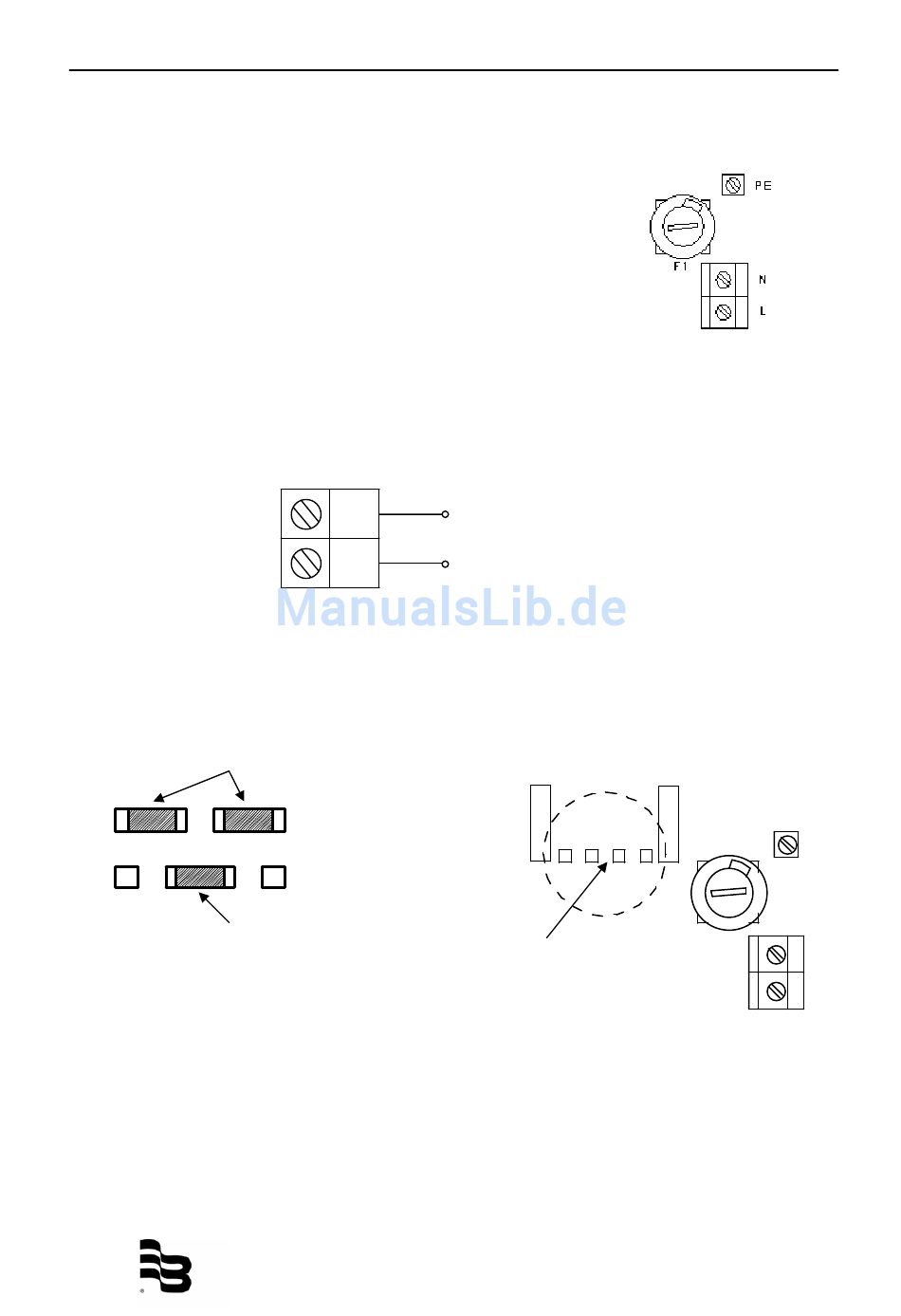

Anschluss 24 V DC
4.2 Umschaltung der Netzspannung
Eine Umschaltung von 230 V AC auf 115 V AC wird mit Lötbrücken wie folgt gemacht:
Eine Umschaltung auf 24 V DC ist nicht notwendig. Dieser Anschluss kann parallel als
Backupspannung zur normalen Netzspannung verwendet werden.
MID_PrimoClassic_Bedienungsanleitung_0701_d.doc
24 V DC
+
18
-
20
Lötbrücke für 115 V AC
Lötbrücke für 230 V AC
24 V DC
500 mA
4 Lötpunkte
Seite 10/32
PE
F1
N
L
