Die sicherheitstechnischen Daten bei eigensicheren Stromkreisen sind der EG-
Baumusterprüfbescheinigung zu entnehmen.
• Es ist darauf zu achten, dass die Abdeckung über dem Spannungsversorgungsanschluss
ordnungsgemäß verschlossen ist. Bei eigensicheren Ausgangsstromkreisen kann der
Anschlussraum geöffnet werden.
• Es wird empfohlen die beigefügten Kabelverschraubungen (nicht bei Version -40 °C [-40 °F])
für die Ausgangsstromkreise entsprechend der Zündschutzart zu verwenden:
•
•
• Der Aufnehmer und das Messumformergehäuse sind mit dem Potenzialausgleich zu
verbinden. Bei eigensicheren Stromausgängen ist entlang der Stromkreise
Potenzialausgleich zu errichten.
• Wird der Aufnehmer isoliert, so beträgt die max. Isolationsdicke 100 mm (4"). Das
Messumformergehäuse darf nicht isoliert werden.
• Nach dem Ausschalten des Durchflussmessers ist zum Öffnen der Messumformergehäuse
eine Wartezeit von t > 2 min einzuhalten.
• Bei der Inbetriebnahme ist die EN61241-1:2004 für die Verwendung in Bereichen mit
brennbarem Staub zu berücksichtigen.
• Der Betreiber muss sicherstellen, dass, wenn er den Schutzleiter PE anschließt, auch im
Fehlerfall keine Potenzialunterschiede zwischen Schutzleiter PE und Potenzialausgleich PA
auftreten.
Besondere Hinweise für den Einsatz in Kategorie 1:
• Das Innere des Messrohres oder Nennweiten ≥ DN 50 (2") darf der Kategorie 1 (Zone 0)
entsprechen. Die Korrosionsbeständigkeit der Werkstoffe ist zu beachten.

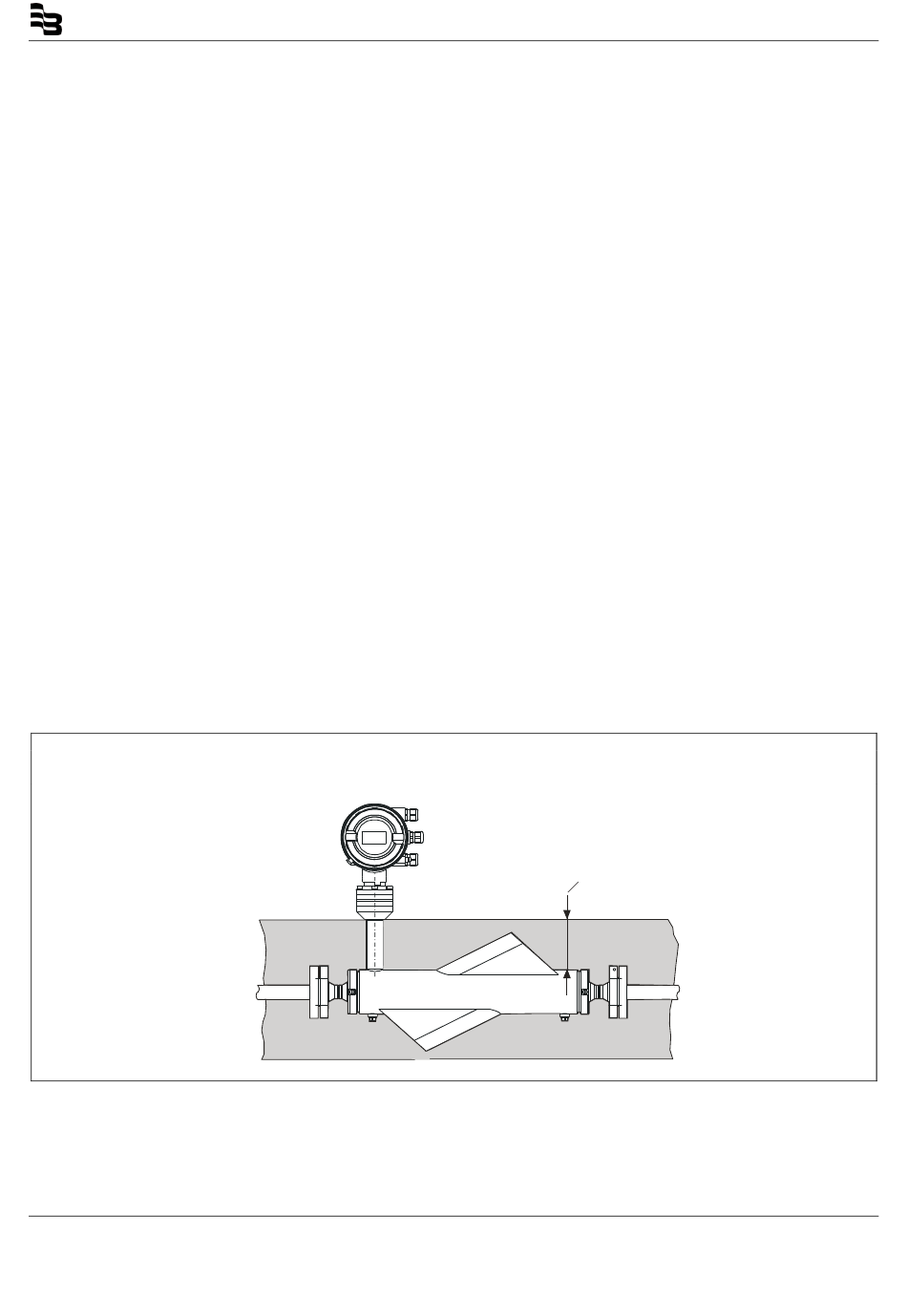

5.3.4 Isolation: MC26.., MC27..
Abb. 45
1 max. 100 mm (4")
OI/MMC2-DE
Eigensicher: blau
Nicht eigensicher: schwarz
Die Rohrleitung- und Aufnehmerisolierung ist wie folgt auszuführen.
Die max. Isolationshöhe darf max. 100 mm (4") betragen.
1
MultyMass
Inbetriebnahme
G00331
57
