Inbetriebnahme
5.3.3
NAMUR-Kontakt
Durch Setzen der Steckbrücken kann der Schaltausgang und der Impulsausgang (Klemme 41,
42 / 51, 52) intern als NAMUR-Kontakt zum Anschluss an einen NAMUR-Verstärker beschaltet
werden. Auslieferungszustand ist Standardbeschaltung. Die Umschaltung erfolgt über
Steckbrücken (Abb. 44). Siehe auch Kapitel „Elektrischer Anschluss".

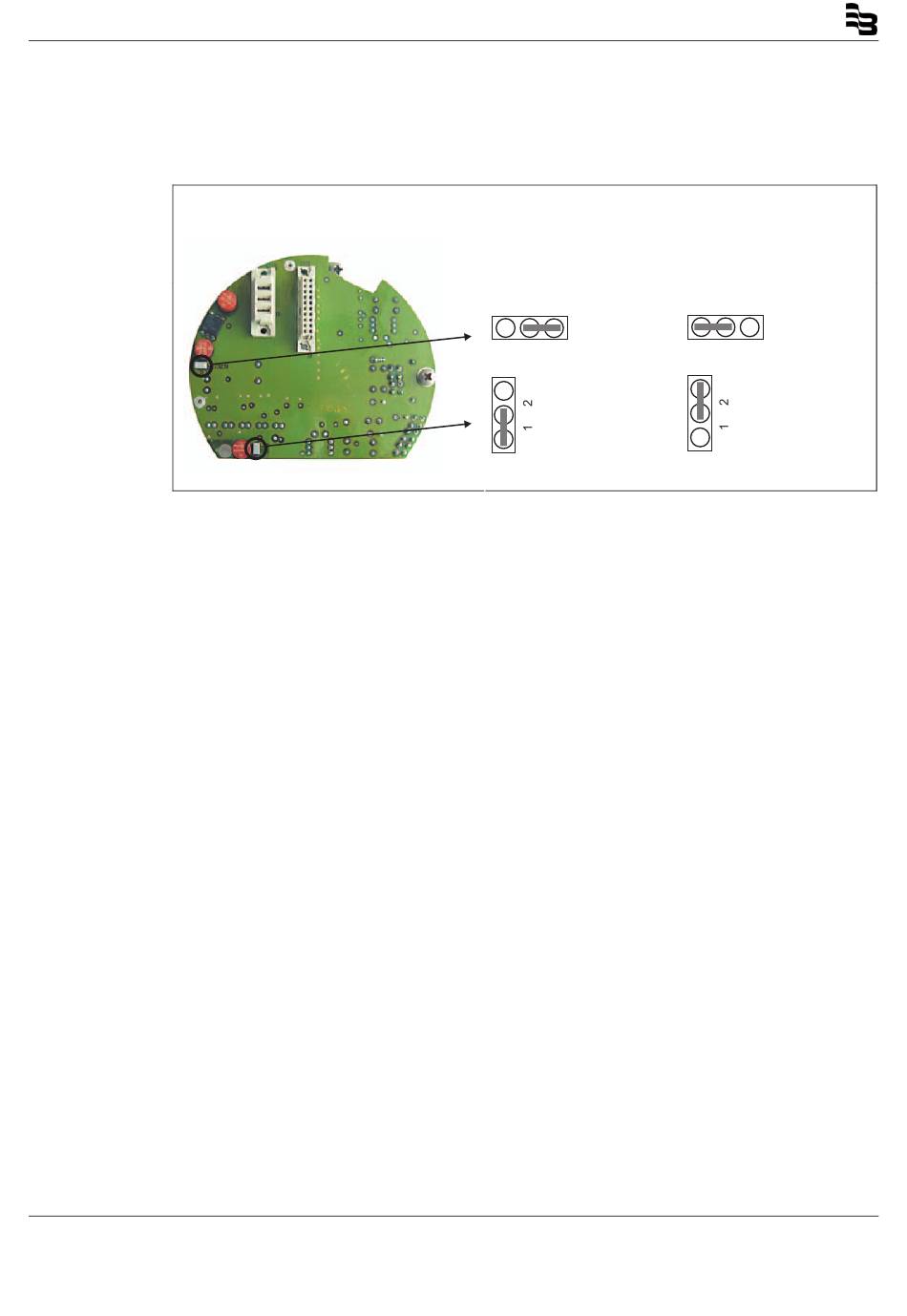

Abb. 44:
56
G00368
Position der Steckbrücken
MultyMass
Jumper-Position
Standard-Konfiguration
bevorzugt für Ex „e"
(Default-Konfiguration)
2
1
NAMUR-Konfiguration
bevorzugt für Ex „i"
2
1
