PROFIBUS PA / FOUNDATION Fieldbus
I E
PA-
98
PA+
97
1

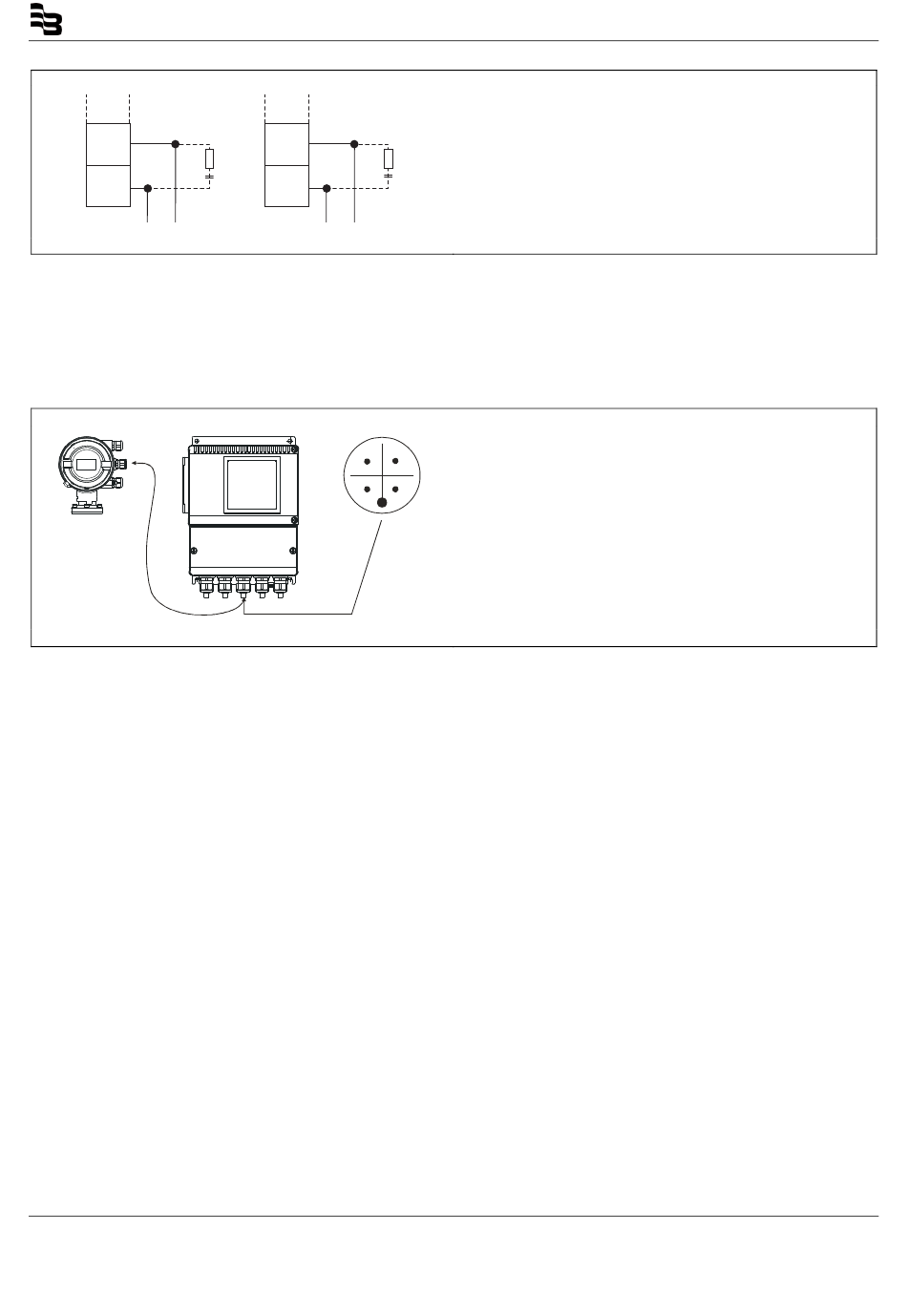

Abb. 30: Anschlussbeispiele für Peripherie bei PROFIBUS PA oder FOUNDATION Fieldbus
Anschluss über M12-Stecker (gilt nur für PROFIBUS PA)
Optional kann der Busanschluss anstatt der Kabelverschraubung auch über einen M12-Stecker (siehe Bestellangaben des Gerätes) erfolgen.
Das Gerät wird dann komplett vorverdrahtet ausgeliefert. Passende Buchsen (Type EPG300) sowie weiteres Zubehör befindet sich im
Datenblatt 10/63-6.44.
Abb. 31: Anschlussbeispiel über M12-Stecker
OI/MMC2-DE
I E
FF-
98
R
FF+
C
97
2
G00248
4
1
Der Widerstand R und der Kondensator C bilden den Busabschluss.
Sie sind zu installieren, wenn das Gerät am Ende des gesamten
Buskabels angeschlossen ist.
R = 100 Ω; C = 1 µF
R
1 PROFIBUS PA
C
2 FOUNDATION Fieldbus
I = Intern
E = Extern
Steckerbelegung
(Blick von vorn auf Stifteinsatz und Stifte)
3
PIN 1 = PA+
PIN 2 = nc
2
PIN 3 = PA-
PIN 4 = Schirm
G00328
MultyMass
