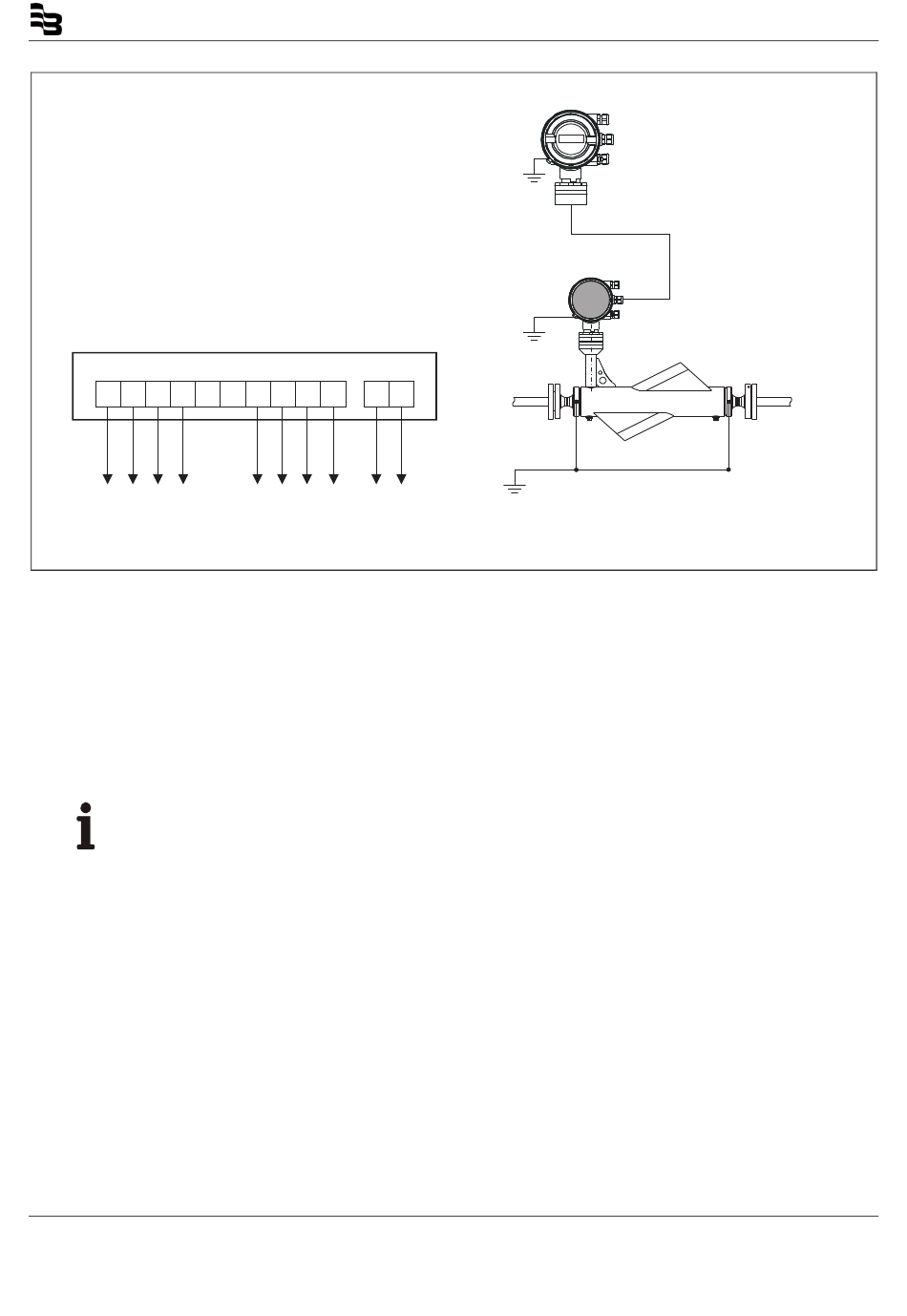

Anschluss Messumformer ME26 an Durchfluss-Messwertaufnehmer MC26
96 95 94 93 90
12 11 10 9 8
Abb. 33
91 / 92 Treiber
93 / 94 / 95 / 96 Temperatur
85 / 86 Sensor 1
87 / 88 Sensor 2
Wichtig
Aus EMV-Gründen müssen die Adern paarverseilt aufgelegt werden.
OI/MMC2-DE
89 88 87 86 85 91 92
7 6 5 4 3 2 1
13
13
13
1 Rosa
2 Grau
3 Weiß
4 Braun
5 Grün
6 Gelb
7
8
9 Schwarz
10 Violett
11 Blau
12 Rot
13 Potenzialausgleich „PA"
MultyMass
Installation
ME26
MC26
G00388-01
