Parametrierung und Inbetriebnahme
4
Parametrierung und Inbetriebnahme
4.1
Anlaufverhalten des Busklemmen-Controllers
Nach dem Einschalten prüft der Busklemmen-Controller seinen Zustand, konfiguriert den K-Bus, erstellt
anhand der gesteckten Busklemmen eine Aufbauliste und startet seine lokale SPS.
Beim Hochlaufen des Busklemmen-Controllers leuchten und blinken die I/O-LEDs. Im fehlerfreien Zustand
sollte nach ca. 2 bis 3 Sekunden keine I/O-LED mehr Blinken. Im Fehlerfall hängt es von der Fehlerart ab,
welche LED blinkt (siehe Kapitel Diagnose-LEDs).

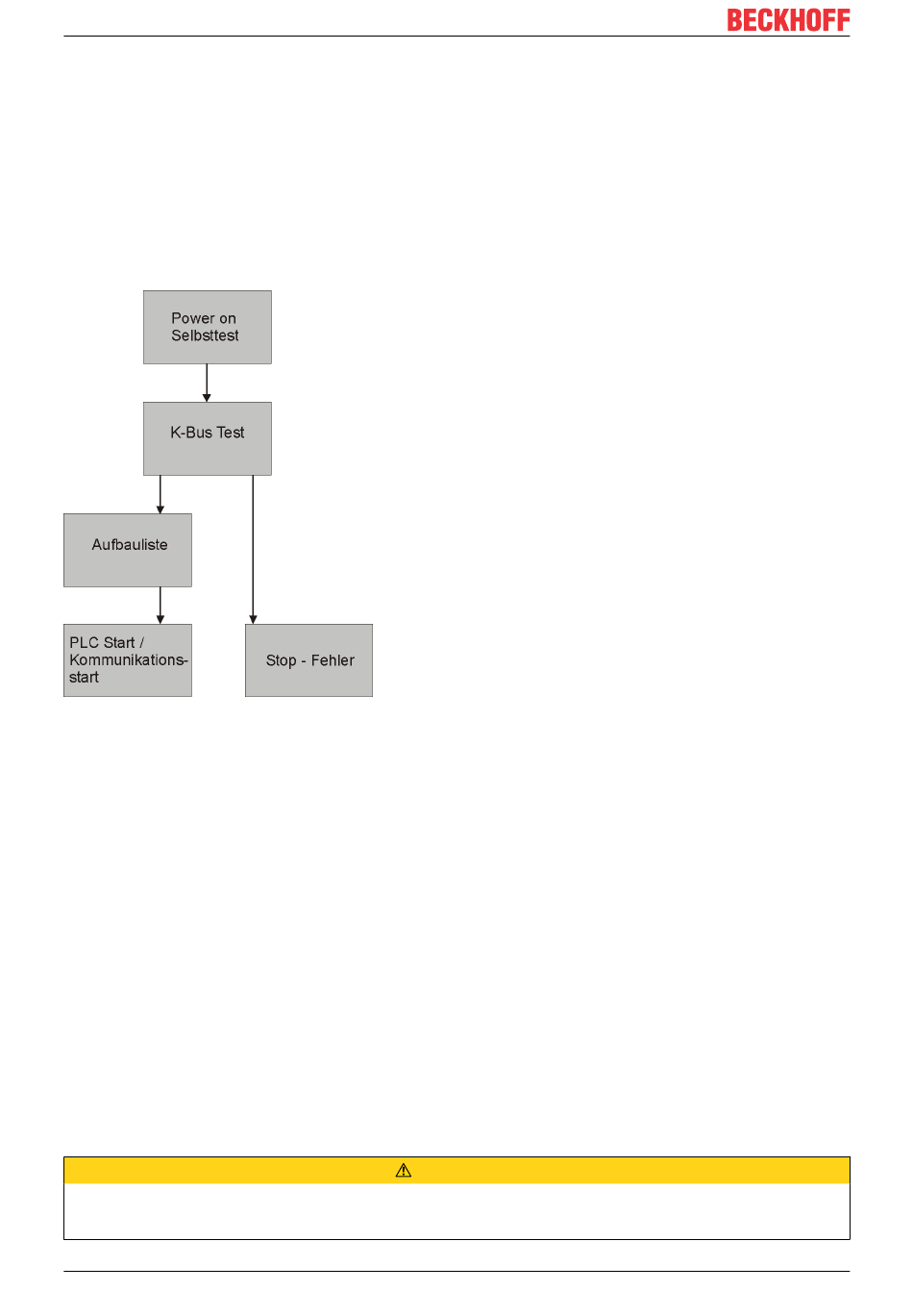

Abb. 21: Anlaufverhalten des Busklemmen-Controllers
4.2
Konfiguration
4.2.1
Überblick
Konfigurationsarten
Bei den Busklemmen-Controllern der Serien BCxx50, BCxx20 und BXxx00 gibt es zwei verschiedene Arten
der Konfiguration, die DEFAULT CONFIG und die TWINCAT CONFIG.
DEFAULT-CONFIG
Die Busklemmen mappen sich in der Reihenfolge wie diese gesteckt sind, erst die komplexen Busklemmen,
dann die digitalen Busklemmen.
Das Mapping der komplexen Busklemmen ist:
• Word-Alignment
• komplexe Darstellung
Prozessabbild ist abhängig von angesteckten Klemmen!
Das Prozessabbild verändert sich, sobald eine Klemme dazu gesteckt wird oder entfernt wird!
30
