582 Steuerung über die integrierte Feldbus-Schnittstelle (EFB)
XD2D
Regel.- & E/A-Einheit
Abschluss OFF
ACS880
Anschluss des Feldbusses an den Frequenzumrichter
Den Feldbus in Terminal XD2D an der Regelungseinheit des Frequenzumrichters
anschließen. Das Hardware-Handbuch des Frequenzumrichters enthält weitere Infor-
mationen zu Anschluss, Verdrahtung und Abschluss der Verbindung.
Hinweis: Wenn der Anschluss XD2D von der integrierten Feldbus-Schnittstelle
reserviert ist (Parameter
der Umrichter-Umrichter-Betrieb automatisch deaktiviert.

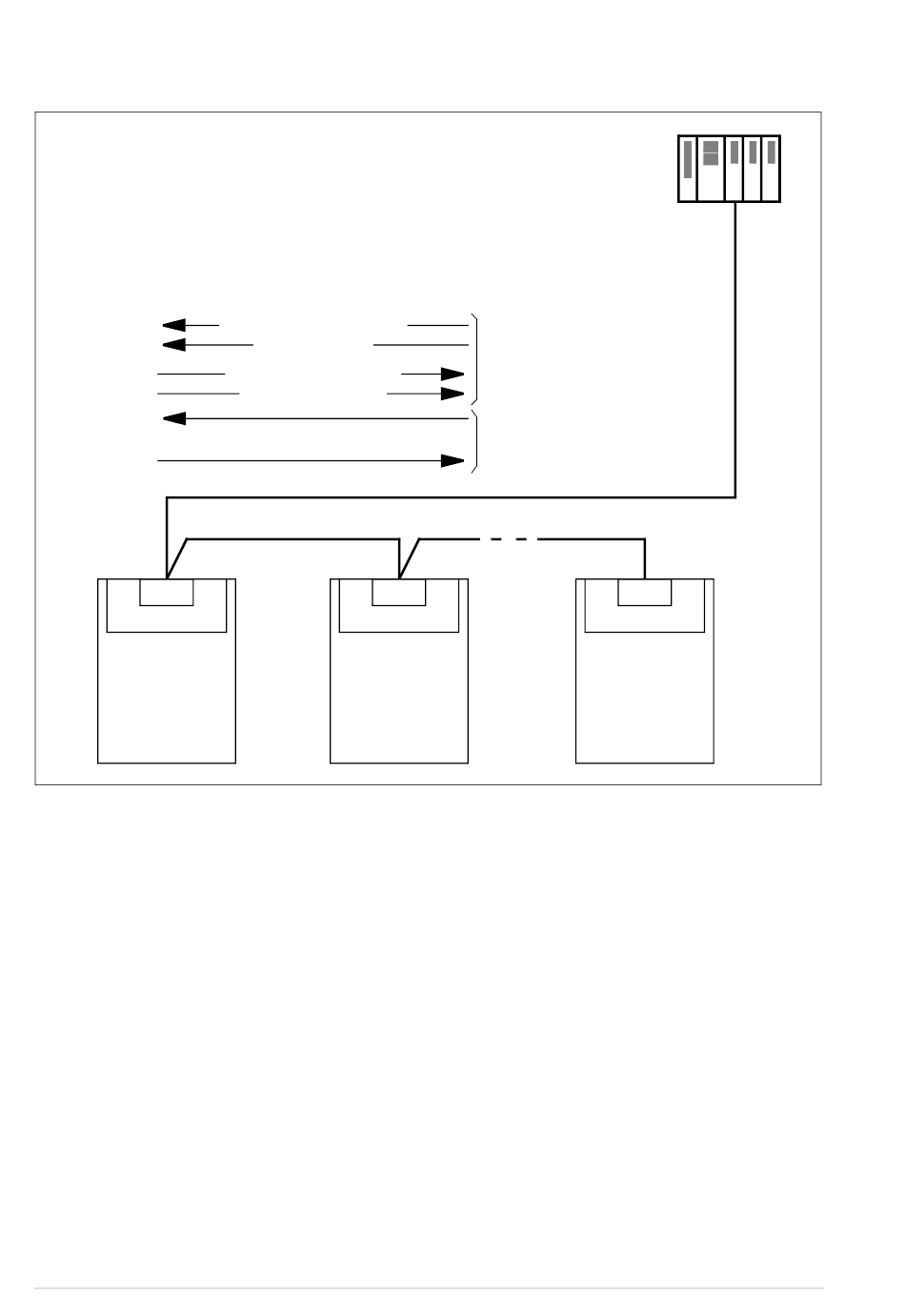

Datenfluss
Steuerwort (CW)
Sollwerte
Statuswort (SW)
Istwerte
Parameter R/W
Anforderungen/Antworten
XD2D
Regel.- & E/A-Einheit
Abschluss OFF
ACS880
58.01 Protokoll freigeben
Feldbus-Controller
Feldbus
Prozess-E/A (zyklisch)
Service-Telegramme
(azyklisch)
XD2D
Rege.- & E/A-Einheit
...
Abschluss ON
ACS880
ist auf
Modbus RTU
gesetzt), wird
