Nr.
Name/Wert
25.08
Drehz.-Absenk-
Anteil
Drehzahlverminderung = Drehzahlregler-Ausgang × Absenk-Anteil × Nenndrehzahl
Beispiel: Der Drehzahlreglerausgang ist 50 %, die Droop-Rate ist 1 %, Maximaldrehzahl des
Antriebs ist 1500 U/min.
Drehzahlverringerung = 0,50 × 0,01 × 1500 U/min = 7,5 U/min
Motordrehzahl in %
der Nenndrehzahl
100 %
0,00...100,00 %
25.09
Freig.
Drz.Reg.ausg.
setzen
Nicht ausgewählt
Ausgewählt
DI1
Beschreibung
Einstellung der Drehzahl Absenk-Anteil in Prozent der Motor-
nenndrehzahl. Der Drehzahl Absenk-Anteil vermindert bei
einem Anstieg der Antriebslast leicht die Drehzahl des
Antriebs. Die Verringerung der Istdrehzahl an einem bestimm-
ten Betriebspunkt ist von der Einstellung dem Drehzahl
Absenk-Anteil und der Antriebslast abhängig (= Momentsoll-
wert / Drehzahlreglerausgang). Bei 100 % Drehzahlregler-
Ausgang verringert die Absenk-Funktion die Drehzahl um den
eingestellten Absenk-Anteil . Der Drehzahl Absenk-Anteil
sinkt linear zur abnehmenden Last bis auf Null.
Der Drehzahl Absenk-Anteil kann benutzt werden, um z.B. die
Lastaufteilung bei einer Master/Follower-Applikation mit meh-
reren Frequenzumrichtern anzupassen. Bei einer
Master/Follower-Applikation sind die Motorwellen miteinander
gekoppelt.
Der korrekte Drehzahl Absenk-Anteil eines Prozesses muss
für jede Anwendung von Fall zu Fall in der Praxis ermittelt
werden.

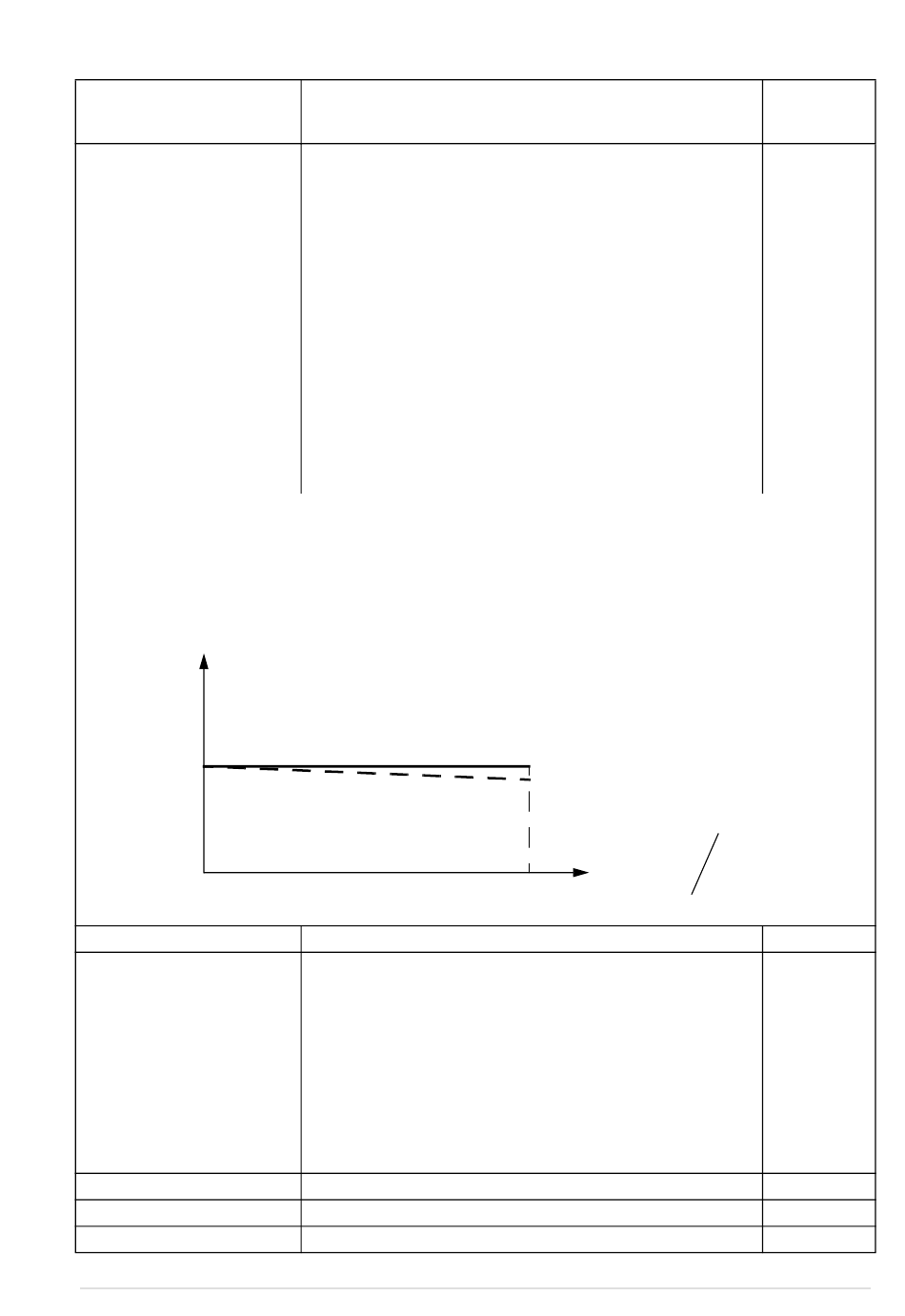

Ohne Drehzahl-Absenk-Anteil
Mit Drehzahl-Absenk-Anteil
Drehzahl-Absenk-Anteil.
Auswahl der Quelle für die Freigabe des Ausgleichs des
Drehzreglerausgangs.
Mit dieser Funktion wird ein sanfter, stoßfreier Übergang von
der Drehmoment- oder Zugregelung des Motors zurück zur
Drehzahlregelung erzeugt. Wenn der Ausgleich aktiviert ist,
wird er Ausgang des Drehzahlreglers auf den Wert von
Drehz.Reglerausg. Setzwert
Der Ausgleich kann auch im Rampengenerator erfolgen,
siehe Parameter
23.26 Drehz.Abw.
0 = Deaktiviert
1 = Aktiviert
0.
1.
Digitaleingang DI1
(10.02 DI Status nach
25.08 Drehz.-Absenk-Anteil
Drehzahlregler-
Ausgang / %
100 %
gesetzt.
Invertiert.
Verzögerung, Bit 0). 2
Parameter 251
Def (Werk-
seinstel-
lung)/FbEq16
0,00 %
Antriebslast
100 = 1 %
Nicht
ausgewählt
25.10
1
2
