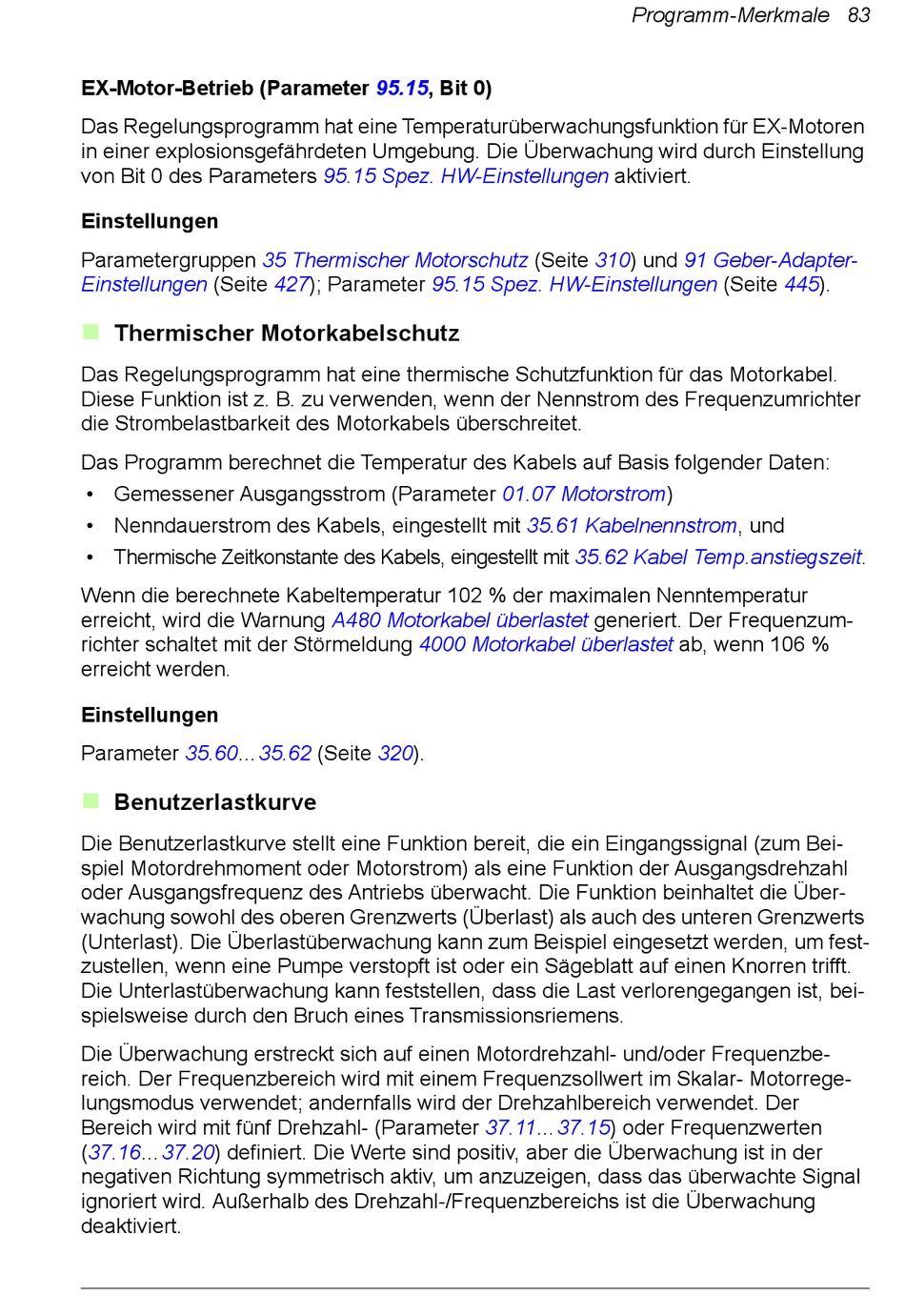

EX-Motor-Betrieb (Parameter 95.15, Bit 0)
Das Regelungsprogramm hat eine Temperaturüberwachungsfunktion für EX-Motoren
in einer explosionsgefährdeten Umgebung. Die Überwachung wird durch Einstellung
von Bit 0 des Parameters
Einstellungen
Parametergruppen
Einstellungen
(Seite 427); Parameter
Thermischer Motorkabelschutz
Das Regelungsprogramm hat eine thermische Schutzfunktion für das Motorkabel.
Diese Funktion ist z. B. zu verwenden, wenn der Nennstrom des Frequenzumrichter
die Strombelastbarkeit des Motorkabels überschreitet.
Das Programm berechnet die Temperatur des Kabels auf Basis folgender Daten:
• Gemessener Ausgangsstrom (Parameter
• Nenndauerstrom des Kabels, eingestellt mit
• Thermische Zeitkonstante des Kabels, eingestellt mit
Wenn die berechnete Kabeltemperatur 102 % der maximalen Nenntemperatur
erreicht, wird die Warnung
richter schaltet mit der Störmeldung
erreicht werden.
Einstellungen
Parameter
35.60...35.62
Benutzerlastkurve
Die Benutzerlastkurve stellt eine Funktion bereit, die ein Eingangssignal (zum Bei-
spiel Motordrehmoment oder Motorstrom) als eine Funktion der Ausgangsdrehzahl
oder Ausgangsfrequenz des Antriebs überwacht. Die Funktion beinhaltet die Über-
wachung sowohl des oberen Grenzwerts (Überlast) als auch des unteren Grenzwerts
(Unterlast). Die Überlastüberwachung kann zum Beispiel eingesetzt werden, um fest-
zustellen, wenn eine Pumpe verstopft ist oder ein Sägeblatt auf einen Knorren trifft.
Die Unterlastüberwachung kann feststellen, dass die Last verlorengegangen ist, bei-
spielsweise durch den Bruch eines Transmissionsriemens.
Die Überwachung erstreckt sich auf einen Motordrehzahl- und/oder Frequenzbe-
reich. Der Frequenzbereich wird mit einem Frequenzsollwert im Skalar- Motorrege-
lungsmodus verwendet; andernfalls wird der Drehzahlbereich verwendet. Der
Bereich wird mit fünf Drehzahl- (Parameter 37.11...37.15) oder Frequenzwerten
(37.16...37.20) definiert. Die Werte sind positiv, aber die Überwachung ist in der
negativen Richtung symmetrisch aktiv, um anzuzeigen, dass das überwachte Signal
ignoriert wird. Außerhalb des Drehzahl-/Frequenzbereichs ist die Überwachung
deaktiviert.
95.15 Spez. HW-Einstellungen
35 Thermischer Motorschutz
95.15 Spez. HW-Einstellungen
A480 Motorkabel überlastet
4000 Motorkabel überlastet
(Seite 320).
Programm-Merkmale 83
aktiviert.
(Seite 310) und
01.07
Motorstrom)
35.61
Kabelnennstrom, und
35.62 Kabel
generiert. Der Frequenzum-
91 Geber-Adapter-
(Seite 445).
Temp.anstiegszeit.
ab, wenn 106 %
