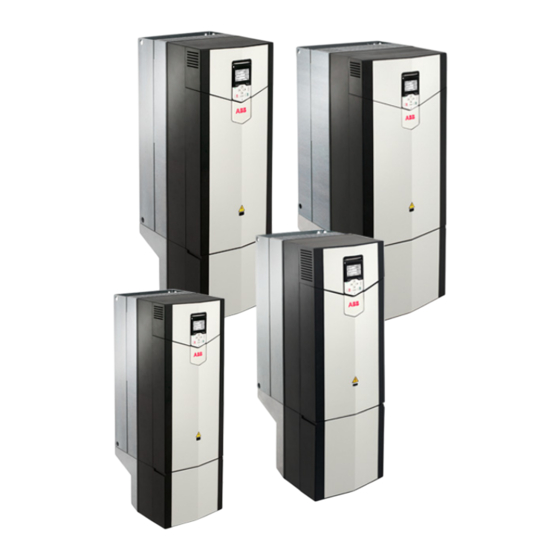

ABB ACS880-01 Kurzanleitung
Drives
Vorschau ausblenden
Andere Handbücher für ACS880-01:
- Hardwarehandbuch (310 Seiten) ,
- Handbuch (266 Seiten) ,
- Kurzanleitung für die installation (104 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
ABB industrial drives
Quick installation guide
ACS880-01 drives
Frames R6 to R9
English. . . . . . . .
English – USA . .
Dansk . . . . . . .
15
Deutsch . . . . . .
21
Español . . . . . .
27
Suomi . . . . . . .
33
Français. . . . . .
39
Italiano . . . . . . .
45
Nederlands . . .
51
Polski . . . . . . . .
57
Português . . . .
63
Русский . . . . .
69
Svenska. . . . . .
75
Türkçe . . . . . . .
81
87
中文 . . . . . . . . .
3
EN
9
USA
DA
DE
ES
FI
FR
IT
NL
PL
PT
RU
SV
TR
ZH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB ACS880-01
Inhaltszusammenfassung für ABB ACS880-01
-
Seite 21: Die Sicherheitsanweisungen Müssen Beachtet Werden
Beschreibung der Installation, Hinweise für die Planung, die technischen Daten und die kompletten Sicherheitsvorschriften enthält das Hardware-Handbuch (www.abb.com/drives: Wählen Sie Hier finden Sie alle Dokumente zum Download und suchen Sie das Dokument mit der Nummer 3AUA0000099663 [Englisch]). Die Sicherheitsanweisungen müssen beachtet werden WARNUNG! Die Nichtbeachtung der folgenden Vorschriften kann zu schweren Verletzungen, tödlichen Unfällen oder Schäden an Geräten führen:... -
Seite 22: Schutz Des Frequenzumrichters Und Der Einspeisekabel
Isolationswiderstände zwischen jeder Phase und dem Schutzleiter (PE) mit einer Messspannung von 1000 V DC messen. Der Isolationswiderstand des ABB-Motors muss mehr als 100 MOhm betragen (Referenzwert bei 25 °C bzw. 77 °F). Die Isolationswiderstände anderer Motoren entnehmen Sie bitte der Anleitung des Herstellers. -
Seite 23: Anschluss Der Steuerkabel
DE – Kurzanleitung für die Installation 23 5. Entfernen Sie die Abdeckung von den Leistungskabelklemmen; hierzu die Clips an den Seiten lösen und die Abdeckung mit einem Schraubendreher (a) loshebeln. Brechen Sie die Kunststoffteile los um Öffnungen für die Kabel (b) zu schaffen. -
Seite 24: Standard E/A-Anschlüsse
24 DE – Kurzanleitung für die Installation indirekt über einen Hochfrequenz-Kondensator mit wenigen Nanofarad (z.B. 3,3 nF / 630 V). 6. Schließen Sie die Kabel an die entsprechenden Klemmen der Regelungseinheit an (siehe Seite 25). 7. Schließen Sie die optionalen Module, falls mitgeliefert, an. 8. - Seite 25 DE – Kurzanleitung für die Installation 25 XPOW Externer Spannungseingang Leitergrößen: +24VI 24 V DC, 2 A 0,5 … 2,5 mm Anzugsmomente: Referenzspannungs- und Analogeingänge +VREF 10 V DC, R 1…10 kOhm 0,5 Nm für Litzen -VREF -10 V DC, R 1…10 kOhm und einadrige AGND...
- Seite 26 26 DE – Kurzanleitung für die Installation...
- Seite 91 Figures IP21 (UL Type 1) IP55 (UL Type 12) +B056 200 mm (7.87”) IP21, IP55 IP21 IP55 (mm) (mm) (mm) R6 571 531 212.5 R7 623 R8 701 658 262.5 UL Type 12 R9 718 (in) (in) (in) IP55 R6 22.50 20.91 8.37 R7 24.53 22.95 9.65 R8 27.61 25.91 10.33 154 300 mm...
- Seite 93 R6: M5×25 Torx T20; M4×20 Torx T20 R7: M5×35 Torx T20 R8,R9: M5×25 Torx T20 2 N·m L1, L2, L3, R-, R+/ T1/U, T2/V, UDC+, T3/W UDC- (N·m) (N·m) (N·m) 40 (30*) * 525…690 V M5×12 Torx T20 M5×25 Torx T20 2 N·m 2 N·m...
- Seite 95 Figures USA ACS880-01 UDC+ UDC- T1/U T2/V T3/W Drive Losses type flow ACS880- Type min) = 230 V 115A-2 JJS-150 145A-2 JJS-200 170A-2 1260 JJS-250 206A-2 1500 JJS-300 3 ~ M R6,R7,R9: M5×12 Torx T20 274A-2 2100 JJS-400 R8: M5×20 Torx T20 = 480 V 2 N·m (17 lbf·in)
- Seite 96 L1, L2, L3, R-, R+/ T1/U, T2/V, UDC+, T3/W UDC- 5 lbf·in lbf·ft lbf·ft lbf·ft 22.1 14.8 R7 29.5 (22.1 *) 14.8 29.5 29.5 51.6 51.6 525…690 V 13 lbf·in M4×20 Torx T20 13 lbf·in M4×20 Torx T20 R6, R7: M4×20 Torx T20 R8, R9: M4×20 Torx T20 17 lbf·in M4×8 Torx T20...
- Seite 98 Contact us www.abb.com/drives www.abb.com/drivespartners 3AUA0000099689 Rev E (MUL) EFFECTIVE: 2014-08-13...
