ABB ACS880-104 Hardwarehandbuch
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Module
  5. ACS880-104
  6. Hardwarehandbuch

ABB ACS880-104 Hardwarehandbuch

Wechselrichtermodule
Vorschau ausblenden Andere Handbücher für ACS880-104:
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
—
ABB INDUSTRIAL DRIVES

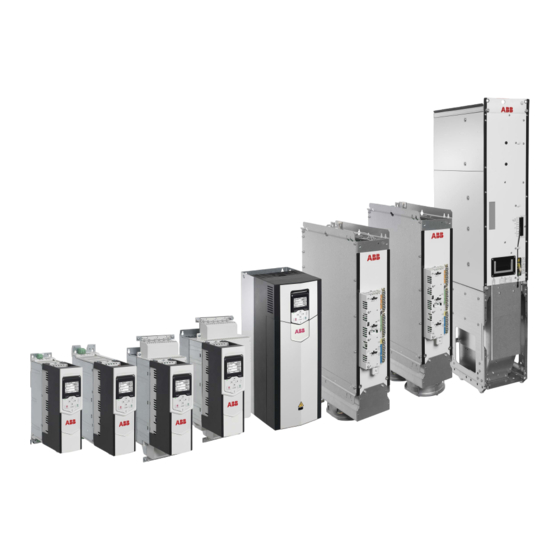

ACS880-104 Wechselrichtermodule
Hardware-Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB ACS880-104

Inhaltszusammenfassung für ABB ACS880-104

  • Seite 1 — ABB INDUSTRIAL DRIVES ACS880-104 Wechselrichtermodule Hardware-Handbuch...
  • Seite 3 ACS880-104 Wechselrichtermodule Hardware-Handbuch Inhaltsverzeichnis 4. Schaltschrank-Konstruktion 5. Elektrische Installation 7. Inbetriebnahme 3AUA0000128368 Rev J Übersetzung des Originaldokuments 3AUA0000104271 GÜLTIG AB: 2022-04-05...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 5 Inhaltsverzeichnis 1 Einführung in das Handbuch Inhalt dieses Kapitels ................Anwendbarkeit / Geltungsbereich .
  • Seite 6 6 Inhaltsverzeichnis Typenschild ..................3 Transport und Auspacken des Moduls Inhalt dieses Kapitels .
  • Seite 7 Inhaltsverzeichnis 7 Schritt 3: Installation der Wechselrichter-Montageplatte ......Schritt 4: Installation der DC-Stromschienen ........Schritt 5: Installation der vorderen Montageplatte .
  • Seite 8 8 Inhaltsverzeichnis Schritt 2 A: Installation der DC-Stromschienen (1) (ohne DC-Schalter/Ladekreis) ..............Schritt 2 B: Installation der DC-Stromschienen (1) (mit DC-Schalter/Ladekreis) .
  • Seite 9 Inhaltsverzeichnis 9 Leistungsanschlüsse für Baugrößen R1i bis R5i ..........Vorgehensweise beim Anschluss .
  • Seite 10 Austausch der Schranklüfter ............. . . Schaltschränke mit Luftauslass-Montagesätzen von ABB ......
  • Seite 11 Inhaltsverzeichnis 11 Modulspezifische DC-Sicherungsunterteile (IEC, UL) ......Haupt-DC-Schalter/Trennschalter Bausätze ........Haupt-DC-Sicherungen (IEC, UL) .
  • Seite 12 12 Inhaltsverzeichnis Zubehör für die mechanische Installation ..........Obere/untere Führungen des Wechselrichtermoduls .
  • Seite 13 Inhaltsverzeichnis 13 Kennzeichnungen ................. Energieeffizienzdaten (Ökodesign) .
  • Seite 14 14 Inhaltsverzeichnis Zweikanaliger Anschluss mit interner Spannungsversorgung ..... . Baugrößen R1i - R7i ............... . Baugrößen R8i und Parallelschaltung nxR8i .
  • Seite 15 Inhaltsverzeichnis 15 Baugröße R7i ..................Baugröße R8i .
  • Seite 16 16 Inhaltsverzeichnis In den Stromlaufplänen verwendete Komponentenbezeichnungen ....Baugrößen R1i - R5i ................Baugröße R6i .

  • Seite 17: Einführung In Das Handbuch

    Einführung in das Handbuch 17 Einführung in das Handbuch Inhalt dieses Kapitels Dieses Kapitel enthält grundlegende Informationen über das Handbuch. Anwendbarkeit / Geltungsbereich Das Handbuch gilt für ACS880-104 Wechselrichtermodule für kundenspezifische Schrankinstallationen. Sicherheitsvorschriften Befolgen Sie alle Sicherheitsvorschriften, die mit dem Frequenzumrichter geliefert werden.

  • Seite 18: Einteilung Nach Baugröße Und Optionscode

    Die Modulgröße ist aus dem auf dem Typenschild angegebenen Basiscode ersichtlich z. B. ACS880-104-0100A-3, wobei 0100A die Modulgröße bezeichnet. Die Optionscodes des Moduls werden mit Plus-Zeichen (+) angereiht und unterteilt. Die Baugröße eines Moduls kann zum Beispiel R1i, R4i, R7i, R8i oder 3×R8i sein (Letztere steht für eine Wechselrichtereinheit, die aus drei parallel geschalteten R8i...
  • Seite 19 Einführung in das Handbuch 19 Begriff Beschreibung FECA Optionales EtherCAT®-Adaptermodul FEN-01 Optionales TTL-Inkrementalgeber-Schnittstellenmodul FEN-11 Optionales Absolutwertgeber-Schnittstellenmodul FEN-21 Optionales Resolver-Schnittstellenmodul FEN-31 Optionales HTL-Inkrementalgeber-Schnittstellenmodul FENA-11 Optionales Ethernet-Adaptermodul für EtherNet/IP™, Modbus TCP- und PROFI- NET IO-Protokolle FENA-21 Optionales Ethernet-Adaptermodul für Protokolle des Typs EtherNet/IP™, Modbus TCP und PROFINET IO, 2 Anschlussbuchsen FEPL Optionales Ethernet POWERLINK-Adaptermodul...

  • Seite 20: Ergänzende Dokumentation

    3AUA0000123868 ACS880-904 Rückspeisefähige Gleichrichtermodule Hardware-Handbuch 3AXD50000026647 ACS880 regenerative rectifier control program firmware manual 3AXD50000020827 Handbücher und Anleitungen für Wechselrichtermodule ACS880-104 inverter modules hardware manual 3AUA0000128368 ACS880 primary control program firmware manual 3AUA0000111128 ACS880 primary control program quick start-up guide 3AUA0000098062 Handbücher der Bremsmodule und DC/DC-Umrichtermodule...
  • Seite 21 Einführung in das Handbuch 21 Handbuch Code Installation frames for ACS880 multidrive modules hardware manual 3AXD50000010531 Handbücher und Kurzanleitungen für E/A-Erweiterungsmodule, Feldbusadapter, Sicherheitsfunktions- module usw. Siehe www.abb.com/drives/documents bezüglich aller im Internet verfügbaren Handbücher. Sie finden alle Dokumentationen zu Multidrive-Modulen im Internet unter https://sites-apps.abb.com/sites/lvacdrivesengineeringsupport/content.

  • Seite 23: Hardware-Beschreibung

    Hardware-Beschreibung 23 Hardware-Beschreibung Inhalt dieses Kapitels Dieses Kapitel beschreibt ein typisches Frequenzumrichtersystem sowie die Hardware der ACS880-104 Wechselrichtermodule. Übersichtsschaltbild des Frequenzumrichtersystems Dieses Schaltbild stellt beispielhaft einen Multidrive-Frequenzumrichter dar. Der Frequenzumrichter wird über die Einspeiseeinheit mit dem AC-Einspeisenetz verbunden. Sie wandelt die AC-Spannung in DC-Spannung um. Über die...

  • Seite 24: Hardware Der Wechselrichtermodule

    24 Hardware-Beschreibung Einspeiseeinheit Einspeiseeinheit Wechselrichtereinheit Bremseinheit (optional) Einspeiseanschluss (AC) Hauptschalter oder Netzschütz und Netzlasttrennschalter Eingangssicherungen (AC) Einspeisemodul DC-Zwischenkreis DC-Sicherungen des Einspeise- und Wechselrichtermoduls DC-Schalter/Trennschalter (optional) Wechselrichtermodule Brems-Chopper-Sicherungen 3-phasiges Brems-Choppermodul (optional) Bremswiderstände (optional oder vom Benutzer beschafft) Sicherungen für Bremswiderstände Motor(en) (vom Benutzer beschafft) Hardware der Wechselrichtermodule Allgemeines ￭...

  • Seite 25: Baugrößen R1I Bis R4I

    Hardware-Beschreibung 25 ACS880-104 Wechselrichtermodule können zum Aufbau von Wechselrichtereinheiten mit einer Nennleistung von 2,5 kW bis zu mehreren Megawatt verwendet werden. Bis zu einer Leistung von etwa 500 kW bestehen Wechselrichtereinheiten aus nur einem Modul; höhere Leistungen werden durch Parallelschaltung mehrerer Module erreicht.

  • Seite 26: Aufbau Der Baugröße R4I

    26 Hardware-Beschreibung Aufbau der Baugröße R4i Abgebildet ist Baugröße R4i (Baugröße R3i ist ähnlich aufgebaut) DC-Anschluss (hinter der Abdeckung) AC-Anschluss (hinter der Abdeckung) Erdungs-/Klemmenbleche für Leistungskabel Regelungseinheit ZCU Leistungseinheit Steckplätze für optionale E/A-Erweiterungsmodule E/A-Klemmenblöcke Erdungs-/Klemmenblech für Steuerkabel Memory Unit Bedienpanel-Anschluss Lufttemperatursensor Abdeckung mit Aufnahme für ein Bedienpanel (kann optional entfallen)

  • Seite 27: Übersichtsschaltbild Eines Wechselrichterschranks (Baugröße R1I

    Lieferung durch Wechselrichterschrank DC-Spannungsversorgung DC-Schalter/Trennschalter ABB oder anderer Hersteller Gemeinsame DC-Sicherungen ABB oder anderer Hersteller Sicherungslasttrennschalter ABB oder anderer Hersteller Wechselrichtermodule Motor ABB (nicht im Lieferumfang des ACS880-104 enthalten) oder anderer Hersteller Schrankaufbau und Kühlung Siehe Kapitel Schaltschrank-Konstruktion (Seite 47).

  • Seite 28: Baugröße R5I

    Halteklammer der Frontabdeckung Zum Entfernen der Frontabdeckung mit einem Schraubendreher die Klammer nach unten drücken und die Abdeckung an der unteren Kante nach vorne ziehen. Verbindungsschrauben für Varistorkarte und EMV-Filter (VAR und EMV). Sollte in einem ACS880-104 nicht vorhanden sein.

  • Seite 29: Übersichtsschaltbild Eines Wechselrichterschranks (Baugröße R5I)

    Lieferung durch Wechselrichterschrank DC-Spannungsversorgung DC-Schalter/Trennschalter ABB oder anderer Hersteller Gemeinsame DC-Sicherungen ABB oder anderer Hersteller Sicherungslasttrennschalter ABB oder anderer Hersteller Wechselrichtermodule Motor ABB (nicht im Lieferumfang des ACS880-104 enthalten) oder anderer Hersteller Schrankaufbau und Kühlung Siehe Kapitel Schaltschrank-Konstruktion (Seite 47).

  • Seite 30: Baugrößen R6I Und R7I

    30 Hardware-Beschreibung Baugrößen R6i und R7i ￭ Die DC-Eingangsanschlüsse befinden sich an der Moduloberseite und der AC-Ausgang (Motoranschluss) unten. Die ZCU-14 Regelungseinheit ist an dem Modul angebaut; die Regelungseinheit enthält die Basis-E/A und Steckplätze für optionale E/A-Module. Weitere Komponenten werden vorwiegend auf separaten Montageplatten montiert. DC-Anschluss und Laden des Kondensators Das Modul muss mit externen DC-Sicherungen ausgestattet werden.

  • Seite 31: Aufbau Der Baugrößen R6I Und R7I

    Hardware-Beschreibung 31 Aufbau der Baugrößen R6i und R7i Posi- Erläuterung tion DC-Anschluss AC-Anschluss Regelungseinheit ZCU (mit Steckplätzen für optio- nale E/A-Module) E/A-Klemmenblöcke Bedienpanelanschluss, Memory Unit Erdungs-/Klemmenblech für Steuerkabel Lüfterhalterung (Baugröße R6i hat einen Lüfter, R7i hat zwei) Hebeösen Der Erdungspunkt (PE) zwischen Modul- und Schaltschrankrahmen...

  • Seite 32: Übersichtsschaltbild Eines Wechselrichterschranks (Baugröße R6I)

    Die folgende Abbildung zeigt ein vereinfachtes Anschlussbeispiel einer Wechselrichtereinheit mit einem Wechselrichtermodul der Baugröße R6i. Position Erläuterung Lieferung durch Wechselrichterschrank DC-Spannungsversorgung DC-Schalter/Trennschalter (optio- ABB oder anderer Hersteller nal) DC-Sicherungen ABB oder anderer Hersteller Gleichtaktfilter Wechselrichtermodul Motor ABB (nicht im ACS880-104 Liefer- umfang) oder anderer Hersteller...

  • Seite 33: Übersichtsschaltbild Eines Wechselrichterschranks (Baugröße R7I)

    ABB oder anderer Hersteller (optional) DC-Sicherungen ABB oder anderer Hersteller Ladeschütz (optional) ABB oder anderer Hersteller Ladewiderstand (optional) ABB oder anderer Hersteller Gleichtaktfilter Wechselrichtermodul Motor ABB (nicht im Lieferumfang des ACS880-104 enthalten) oder anderer Hersteller Schrankaufbau und Kühlung Siehe Kapitel Schaltschrank-Konstruktion (Seite 47).

  • Seite 34: Baugrößen R8I Und Parallelschaltung Nxr8I

    34 Hardware-Beschreibung Baugrößen R8i und Parallelschaltung nxR8i ￭ Module der Baugröße R8i werden eingesetzt, um höhere Ausgangsleistungen ab etwa 250 kW zu erreichen. Module der Baugröße R8i werden in Einzel- oder Parallelkonfigurationen verwendet. R8i Module haben Rollen und können zur Kabelinstallation oder für Wartungsarbeiten leicht aus dem Schaltschrank herausgezogen werden.

  • Seite 35: Aufbau Der Baugröße R8I

    Hardware-Beschreibung 35 Aufbau der Baugröße R8i In dieser Abbildung wird der Aufbau des R8i Moduls dargestellt. R8i Modul, Vorderseite R8i Modul, Rückseite DC-Stromschienen Griff LEDs und LWL-Anschlüsse Lüfter (dargestellt ist der standardmäßige drehzahlgeregelte Lüfter; ein Lüfter mit Ein/Aus- Steuerung ist als Option +C188 erhältlich) Kontaktapparat (drei Phasen).

  • Seite 36: Anschlüsse X50

    36 Hardware-Beschreibung Anschlüsse X50…X53 Module der Baugröße R8i enthalten eine Spannungsversorgung (BDPS), welche die Leiterplatten des Moduls mit 24 V DC versorgt. Die BDPS wird intern vom DC-Zwischenkreis mit Spannung versorgt. Eine Hilfsspannung von 230 V AC (Standard) oder 115 V AC (Option +G304) kann zusätzlich an X50 (X50:4 und X50:5) eingespeist werden, um die BDPS mit Spannung zu versorgen auch wenn der Zwischenkreis nicht spannungsführend ist.

  • Seite 37: Lwl-Anschlüsse

    Hardware-Beschreibung 37 Anschlüsse X51, X52, X53 STO OUT Ausgang für STO-Signal- STO OUT weiterleitung zum nächs- ten Wechselrichtermodul (sofern vorhanden). Der Schaltschrankbauer muss diesem in einer Einheit mit parallel geschalteten Modu- len anschließen. STO IN 24 V STO-Signale von der STO IN BCU Regelungseinheit 24V OUT...

  • Seite 38: Übersichtsschaltbild Einer Wechselrichtereinheit Der Baugröße R8I

    Lieferung durch Wechselrichterschrank DC-Spannungsversorgung DC-Schalter/Trennschalter (optio- ABB oder anderer Hersteller nal) Ladelasttrennschalter (optional) ABB oder anderer Hersteller Ladewiderstand (optional) ABB oder anderer Hersteller DC-Sicherungen ABB oder anderer Hersteller Gleichtaktfilter Wechselrichtermodul Motor ABB (nicht im Lieferumfang des ACS880-104LC enthalten) oder anderer Hersteller...

  • Seite 39: Übersichtsschaltbild Einer Wechselrichtereinheit Der Baugröße 2×R8I

    Die folgende Abbildung zeigt ein vereinfachtes Anschlussbeispiel einer aus zwei parallel geschalteten Wechselrichtermodulen der Baugröße R8i bestehenden Wechselrichtereinheit. Positi- Erläuterung Lieferung durch Wechselrichterschrank DC-Spannungsversorgung DC-Schalter/Trennschalter (optio- ABB oder anderer Hersteller nal) Ladelasttrennschalter (optional) ABB oder anderer Hersteller Ladewiderstände (optional) ABB oder anderer Hersteller DC-Sicherungen ABB oder anderer Hersteller Gleichtaktfilter...

  • Seite 40: Schrankaufbau Und Kühlung

    40 Hardware-Beschreibung Motor ABB (nicht im Lieferumfang des ACS880-104LC enthalten) oder anderer Hersteller Schrankaufbau und Kühlung Siehe Kapitel Schaltschrank-Konstruktion (Seite 47) Für eine höhere Schaltfrequenz ausgelegte Modulvariante Eine für eine höhere Schaltfrequenz ausgelegte Modulvariante (Option +P967) ist ebenfalls lieferbar. Die Hochgeschwindigkeitsoption ist für Prüfstandsapplikationen mit schnelllaufenden Permanentmagnetmotoren vorgesehen.
  • Seite 41 Hardware-Beschreibung 41 SLOT 1 J1J2 SLOT 2 SAFETY OPTION X208 FAN2 X210 FAN1 FXXX SLOT 3 X209 AIR IN TEMP X205 CONTROL PANEL MEMORY UNIT Optionale Module können wie folgt in die Steckplätze 1, 2 und 3 eingesetzt werden: Module Steckplätze Analog- und Digital-E/A-Erweiterungsmodule 1, 2, 3...

  • Seite 42: Übersicht Der Steueranschlüsse An Der Bcu Regelungseinheit

    42 Hardware-Beschreibung Übersicht der Steueranschlüsse an der BCU Regelungseinheit ￭ Die Abbildung zeigt die Steueranschlüsse und -schnittstellen der Regelungseinheit BCU. Analog- und Digital-E/A-Erweiterungsmodule Bedienpanel. sowie Feldbus-Kommunikationsmodule kön- nen in die Steckplätze 1, 2 und 3 gesteckt werden. Memory Unit LWL-Verbindungen zu den Leistungsmodulen (Wechselrichter, Einspeisung, Bremse oder Umrichter) Steckplatz 4 für RDCO-0x...

  • Seite 43: Steuerung Mit Pc-Tools

    Hardware-Beschreibung 43 gegeben und Parametereinstellungen für das Regelungsprogramm vorgenommen werden können. Das Bedienpanel kann mit der Montagehalterung DPMP-01 (separat zu bestellen) auf der Schaltschranktür montiert werden. Bei Wechselrichtermodulen der Baugröße R1i…R5i kann das Bedienpanel an den Bedienpanelhalterung an der Abdeckung des Moduls angebaut werden. Ein Bedienpanel kann zur Steuerung mehrerer Wechselrichtereinheiten verwendet werden, vorausgesetzt jede Wechselrichtereinheit ist mit einer Bedienpanelhalterung oder einem FDPI-02 Modul ausgestattet.

  • Seite 44: Typenschild

    An jedem Modul ist ein Typenschild angebracht. Der Typenschlüssel auf dem Typenschild enthält Informationen über die Spezifikation und die Konfiguration des Moduls. Die ersten Stellen bezeichnen die Basis-Konstruktion der Einheit z. B. “ACS880-104-0100A-3”. Die Auswahloptionen werden im Anschluss daran, durch Plus-Zeichen getrennt angegeben. Beispiele des Typenschilds: Typenschlüssel.

  • Seite 45: Transport Und Auspacken Des Moduls

    Transport und Auspacken des Moduls 45 Transport und Auspacken des Moduls Inhalt dieses Kapitels Dieses Kapitel enthält grundlegende Informationen über Transport, Auspacken und Anheben der Module. WARNUNG! Befolgen Sie die Sicherheitsvorschriften des Frequenzumrichters. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen oder Schäden an den Geräten führen.

  • Seite 46: Baugrößen R6I

    46 Transport und Auspacken des Moduls Die Verpackung entsprechend den örtlichen Vorschriften entsorgen oder wieder verwerten. Baugrößen R6i…R8i: ￭ Das Modul wird in einem Karton aus Wellpappe auf einem Holzgestell geliefert. Der Karton ist mit PET-Bändern an dem Holzgestell befestigt. Die Bänder durchschneiden.

  • Seite 47: Schaltschrank-Konstruktion

    Haftungsbeschränkung Die geltenden Gesetze und örtlichen Vorschriften sind bei Planung und Ausführung der Installation stets zu beachten. ABB übernimmt keinerlei Haftung für Installationen, bei denen Gesetze, örtliche und/oder andere Vorschriften nicht eingehalten worden sind. Wenn die von ABB gegebenen Empfehlungen nicht beachtet werden, können beim Einsatz des Frequenzumrichters Probleme auftreten, die durch die Gewährleistung...
  • Seite 48 Informationen über die Zubehörsätze finden Sie im Internet (https://sites-apps.abb.com/sites/lvacdrivesengineeringsupport/content) Falls nötig, können Sie sich auch an Ihre ABB-Vertretung wenden. Das Beispiel enthält auch Schrankmontagezeichnungen, die die einzelnen in der Tabelle aufgeführten Schritte darstellen. Weitere Schritte der einzelnen Stufen sind in den bausatzspezifischen Montagezeichnungen beschrieben.

  • Seite 49: R1I...r4I Module In Einem 400 Mm Breiten Rittal Vx25 Schrank

    Schaltschrank-Konstruktion 49 R1i…R4i Module in einem 400 mm breiten Rittal VX25 Schrank ￭ In einen 400 mm breiten VX25 Schaltschrank können maximal vier Module der Baugröße R1i oder R2i oder zwei Module der Baugröße R3i oder R4i eingebaut werden. Die Anzahl kann jedoch durch optionale Geräte eingeschränkt sein.

  • Seite 50: Installationsschritte

    50 Schaltschrank-Konstruktion Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schienen 3AXD50000336104 Trennblech 3AXD50000336692 Montagesatz für DC-Bus-Halterun- 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 Bodenplatte Montageplatte (IEC) 3AXD50000444588 Montageplatte (UL) 3AXD50000003890 DC-Stromschienen (IEC) 3AXD50000453108 A-4-1234-272-VX 3AXD50000474493 DC-Stromschienen (UL) 3AXD50000003895 A-4-1234-274 3AXD50000003918...

  • Seite 51: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 51 Zubehörsätze im Überblick...

  • Seite 52: Stufe 1: Installation Allgemeiner Teile

    52 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 53: Schritt 2: Installation Der Bodenplatte

    Schaltschrank-Konstruktion 53 Schritt 2: Installation der Bodenplatte...

  • Seite 54: Schritt 3: Installation Der Montageplatte

    54 Schaltschrank-Konstruktion Schritt 3: Installation der Montageplatte...

  • Seite 55: Schritt 4: Installation Der Dc-Stromschienen

    Schaltschrank-Konstruktion 55 Schritt 4: Installation der DC-Stromschienen...

  • Seite 56: Schritt 5: Installation Der Montageplattenabdeckungen

    56 Schaltschrank-Konstruktion Schritt 5: Installation der Montageplattenabdeckungen...

  • Seite 57: Schritt 6: Installation Der Wechselrichtermodule Und Luftführungen

    Schaltschrank-Konstruktion 57 Schritt 6: Installation der Wechselrichtermodule und Luftführungen...

  • Seite 58: Schritt 7: Installation Von Du/Dt-Filtern

    58 Schaltschrank-Konstruktion Schritt 7: Installation von dU/dt-Filtern...

  • Seite 59: R1I...r4I Module In Einem 600 Mm Breiten Rittal Vx25 Schrank

    Schaltschrank-Konstruktion 59 R1i…R4i Module in einem 600 mm breiten Rittal VX25 Schrank ￭ In einen 600 mm breiten VX25 Schaltschrank können maximal acht Module der Baugröße R1i oder R2i oder vier Module der Baugröße R3i oder R4i eingebaut werden. Die Anzahl kann jedoch durch optionale Geräte eingeschränkt sein.

  • Seite 60: Installationsschritte

    60 Schaltschrank-Konstruktion Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schienen 3AXD50000336104 Trennblech 3AXD50000336692 Montagesatz für DC-Bus-Halterun- 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 Bodenplatte Montageplatte 3AXD50000468195 DC-Stromschienen 3AXD50000460779 A-6-1234-271-VX 3AXD50000475964 Montageplattenabdeckungen 3AXD50000461691 A-6-1234-402-VX 3AXD50000456819 Wechselrichtermodule und Luftführungen: 3AUA0000114397 A-468-1-422 3AUA0000114398...

  • Seite 61: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 61 Zubehörsätze im Überblick...

  • Seite 62: Schritt 1: Installation Gemeinsamer Teile

    62 Schaltschrank-Konstruktion Schritt 1: Installation gemeinsamer Teile...

  • Seite 63: Schritt 2: Installation Der Bodenplatte

    Schaltschrank-Konstruktion 63 Schritt 2: Installation der Bodenplatte...

  • Seite 64: Schritt 3: Installation Der Montageplatte

    64 Schaltschrank-Konstruktion Schritt 3: Installation der Montageplatte...

  • Seite 65: Schritt 4: Installation Der Dc-Stromschienen

    Schaltschrank-Konstruktion 65 Schritt 4: Installation der DC-Stromschienen...

  • Seite 66: Schritt 5: Installation Der Montageplattenabdeckungen

    66 Schaltschrank-Konstruktion Schritt 5: Installation der Montageplattenabdeckungen...

  • Seite 67: Schritt 6: Installation Der Wechselrichtermodule Und Luftführungen

    Schaltschrank-Konstruktion 67 Schritt 6: Installation der Wechselrichtermodule und Luftführungen...

  • Seite 68: Schritt 7: Installation Der Du/Dt-Filter

    68 Schaltschrank-Konstruktion Schritt 7: Installation der dU/dt-Filter...

  • Seite 69: R1I

    Schaltschrank-Konstruktion 69 R1i…R4i Module in einem 800 mm breiten Rittal VX25 Schrank ￭ In einen 800 mm breiten VX25 Schaltschrank können maximal zwölf Module der Baugröße R1i oder R2i oder sechs Module der Baugröße R3i oder R4i eingebaut werden. Die Anzahl kann jedoch durch optionale Geräte eingeschränkt sein. Beschreibung Inhalt des Schaltschranks: 1.

  • Seite 70: Installationsschritte

    70 Schaltschrank-Konstruktion Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schienen 3AXD50000336104 Trennblech 3AXD50000336692 Montagesatz für DC-Bus-Halterun- 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 Bodenplatte Montageplatte 3AXD50000474158 DC-Stromschienen 3AXD50000474516 A-8-1234-273-VX 3AXD50000475933 Montageplattenabdeckungen 3AXD50000474882 A-8-1234-404-VX 3AXD50000475926 Wechselrichtermodule und Luftführungen: 3AUA0000114397 A-468-1-422 3AUA0000114398...

  • Seite 71: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 71 Zubehörsätze im Überblick...

  • Seite 72: Stufe 1: Installation Allgemeiner Teile

    72 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 73: Schritt 2: Installation Der Bodenplatte

    Schaltschrank-Konstruktion 73 Schritt 2: Installation der Bodenplatte...

  • Seite 74: Schritt 3: Installation Der Montageplatte

    74 Schaltschrank-Konstruktion Schritt 3: Installation der Montageplatte...

  • Seite 75: Schritt 4: Installation Der Dc-Stromschienen

    Schaltschrank-Konstruktion 75 Schritt 4: Installation der DC-Stromschienen...

  • Seite 76: Schritt 5: Installation Der Montageplattenabdeckungen

    76 Schaltschrank-Konstruktion Schritt 5: Installation der Montageplattenabdeckungen...

  • Seite 77: Schritt 6: Installation Der Wechselrichtermodule Und Luftführungen

    Schaltschrank-Konstruktion 77 Schritt 6: Installation der Wechselrichtermodule und Luftführungen...

  • Seite 78: Schritt 7: Installation Von Du/Dt-Filtern

    78 Schaltschrank-Konstruktion Schritt 7: Installation von dU/dt-Filtern...

  • Seite 79: R5I Module In Einem 400 Mm Breiten Rittal Vx25 Schrank

    Schaltschrank-Konstruktion 79 R5i Module in einem 400 mm breiten Rittal VX25 Schrank ￭ Beschreibung Inhalt des Schaltschranks: 1. DC-Eingang 2. DC-Trennschalter für alle Wechselrichtermodu- 3. DC-Hauptstromkreissicherungen 4. DC-Sicherungslasttrennschalter für jedes Wechselrichtermodul 5. Wechselrichtermodule 6. Kühlluftauslass mit Abluftlüfter...

  • Seite 80: Installationsschritte

    80 Schaltschrank-Konstruktion Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schienen 3AXD50000336104 Trennblech 3AXD50000336692 Montagesatz für DC-Bus-Halterun- 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 Bodenplatte Montageplatte 3AXD50000455188 DC-Stromschienen 3AXD50000458110 A-4-5-276-VX 3AXD50000456802 Montageplattenabdeckungen 3AXD50000450060 A-4-1234-403-VX 3AXD50000456772 Abdeckung des Sicherungsunterteils 3AXD50000458424 A-X-5-356-VX 3AXD50000456796...

  • Seite 81: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 81 Zubehörsätze im Überblick...

  • Seite 82: Stufe 1: Installation Allgemeiner Teile

    82 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 83: Schritt 2: Installation Der Bodenplatte

    Schaltschrank-Konstruktion 83 Schritt 2: Installation der Bodenplatte...

  • Seite 84: Schritt 3: Installation Der Wechselrichter-Montageplatte

    84 Schaltschrank-Konstruktion Schritt 3: Installation der Wechselrichter-Montageplatte...

  • Seite 85: Schritt 4: Installation Der Dc-Stromschienen

    Schaltschrank-Konstruktion 85 Schritt 4: Installation der DC-Stromschienen...

  • Seite 86: Schritt 5: Installation Der Vorderen Montageplatte

    86 Schaltschrank-Konstruktion Schritt 5: Installation der vorderen Montageplatte...

  • Seite 87: Schritt 6: Installation Von Wechselrichtermodulen

    Schaltschrank-Konstruktion 87 Schritt 6: Installation von Wechselrichtermodulen...

  • Seite 88: Schritt 7: Installation Von Du/Dt-Filtern

    88 Schaltschrank-Konstruktion Schritt 7: Installation von dU/dt-Filtern...

  • Seite 89: R5I Module In Einem 600 Mm Breiten Rittal Vx25 Schrank

    Schaltschrank-Konstruktion 89 R5i Module in einem 600 mm breiten Rittal VX25 Schrank ￭ Beschreibung Inhalt des Schaltschranks: 1. DC-Eingang 2. DC-Trennschalter für alle Wechselrichtermodu- 3. DC-Hauptstromkreissicherungen 4. DC-Sicherungslasttrennschalter für jedes Wechselrichtermodul 5. Wechselrichtermodule 6. Kühlluftauslass mit Abluftlüfter...

  • Seite 90: Installationsschritte

    90 Schaltschrank-Konstruktion Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schienen 3AXD50000336104 Trennblech 3AXD50000336692 Montagesatz für DC-Bus-Halterun- 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 Bodenplatte Montageplatte 3AXD50000455188 DC-Stromschienen 3AXD50000461332 A-6-5-277-VX 3AXD50000456826 Montageplattenabdeckungen 3AXD50000461691 A-6-1234-402-VX 3AXD50000456819 Abdeckung des Sicherungsunterteils 3AXD50000458424 A-X-5-356-VX 3AXD50000456796...

  • Seite 91: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 91 Zubehörsätze im Überblick...

  • Seite 92: Stufe 1: Installation Allgemeiner Teile

    92 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 93: Schritt 2: Installation Der Bodenplatte

    Schaltschrank-Konstruktion 93 Schritt 2: Installation der Bodenplatte...

  • Seite 94: Schritt 3: Installation Der Wechselrichter-Montageplatte

    94 Schaltschrank-Konstruktion Schritt 3: Installation der Wechselrichter-Montageplatte...

  • Seite 95: Schritt 4: Installation Der Dc-Stromschienen

    Schaltschrank-Konstruktion 95 Schritt 4: Installation der DC-Stromschienen...

  • Seite 96: Schritt 5: Installation Der Vorderen Montageplatte

    96 Schaltschrank-Konstruktion Schritt 5: Installation der vorderen Montageplatte...

  • Seite 97: Schritt 6: Installation Von Wechselrichtermodulen

    Schaltschrank-Konstruktion 97 Schritt 6: Installation von Wechselrichtermodulen...

  • Seite 98: Schritt 7: Installation Von Du/Dt-Filtern

    98 Schaltschrank-Konstruktion Schritt 7: Installation von dU/dt-Filtern...

  • Seite 99: Ein R6I/R7I Modul In Einem 400 Mm Breiten Rittal Vx25 Schrank

    Schaltschrank-Konstruktion 99 Ein R6i/R7i Modul in einem 400 mm breiten Rittal VX25 Schrank ￭ Beschreibung Inhalt des Schaltschranks: 1. DC-Zwischenkreis 2. DC-Trennschalter und DC-Sicherungen 3. Ladeschütz und -widerstände (nur Baugröße R7i) 4. Wechselrichtermodul 5. AC-Ausgang 6. dU/dt-Filter (optional) 7. Luftauslass...

  • Seite 100: Installationsschritte

    100 Schaltschrank-Konstruktion Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schienen 3AXD50000336104 Trennblech 3AXD50000336692 DC-Stromschienen 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 Bodenplatte Querträger 3AXD50000452934 DC-Stromschienen und Ladekomponenten: R6i ohne DC-Trennschalter 3AXD50000444489 A-4-67-283-VX 3AXD50000459094 R6i mit DC-Trennschalter (IEC) 3AXD50000445202 A-4-6-281-VX 3AXD50000459100...

  • Seite 101: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 101 Zubehörsätze im Überblick...

  • Seite 102: Stufe 1: Installation Allgemeiner Teile

    102 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 103: Schritt 2: Installation Der Bodenplatte

    Schaltschrank-Konstruktion 103 Schritt 2: Installation der Bodenplatte...

  • Seite 104: Schritt 3: Installation Der Querträger

    104 Schaltschrank-Konstruktion Schritt 3: Installation der Querträger...

  • Seite 105: Schritt 4 (R6I): Installation Der Dc-Stromschienen Und Ladekomponenten

    Schaltschrank-Konstruktion 105 Schritt 4 (R6i): Installation der DC-Stromschienen und Ladekomponenten...

  • Seite 106: Schritt 4 (R7I): Installation Der Dc-Stromschienen Und Ladekomponenten

    106 Schaltschrank-Konstruktion Schritt 4 (R7i): Installation der DC-Stromschienen und Ladekomponenten...

  • Seite 107: Schritt 5: Installation Von Gleichtaktfiltern

    Schaltschrank-Konstruktion 107 Schritt 5: Installation von Gleichtaktfiltern...

  • Seite 108: Schritt 6 A: Installation Der Ac-Stromschienen (Ohne Du/Dt-Filter)

    108 Schaltschrank-Konstruktion Schritt 6 A: Installation der AC-Stromschienen (ohne dU/dt-Filter)

  • Seite 109: Schritt 6 B: Installation Der Ac-Stromschienen (Mit Du/Dt-Filtern)

    Schaltschrank-Konstruktion 109 Schritt 6 B: Installation der AC-Stromschienen (mit dU/dt-Filtern)

  • Seite 110: Schritt 7: Installation Der Wechselrichtermodule

    110 Schaltschrank-Konstruktion Schritt 7: Installation der Wechselrichtermodule...

  • Seite 111: Schritt 8: Installation Der Abdeckungen

    Schaltschrank-Konstruktion 111 Schritt 8: Installation der Abdeckungen...

  • Seite 112: Ein R8I Modul In Einem 400 Mm Breiten Rittal Vx25 Schrank

    112 Schaltschrank-Konstruktion Ein R8i Modul in einem 400 mm breiten Rittal VX25 Schrank ￭ Beschreibung Mit DC- Ohne DC- Schalter/Trennschalter Schalter/Trennschalter Inhalt des Schaltschranks: 1. DC-Schalter/Trennschalter (verdeckt) Ladefunktion Ladefunktion 2. DC-Sicherungen 3. Ladeschalter 4. Gleichtaktfilter 5. Wechselrichtermodul...

  • Seite 113: Installationsschritte

    Schaltschrank-Konstruktion 113 Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schiene 3AXD50000336104 Trennblech 3AXD50000336692 DC-Stromschienen 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 DC-Anschluss 1 von 2 (von DC- Stromschiene zu DC-Sicherungen) ohne DC-Trennschalter/Ladekreis Stromschienenbaugruppe 3AXD50000345151 A-4-8-252-VX 3AXD50000337415 Stromschienen 3AXD50000345915 A-46-8-206-VX 3AXD50000337446...
  • Seite 114 114 Schaltschrank-Konstruktion Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes DC-Stromschienen mit Gleichtaktfil- 3AXD50000043411 A-468-8-247 3AXD50000044551 ter (Filter in Zubehörsatz nicht ent- halten) Abdeck-/Trennbleche 3AXD50000335169 A-4-8-359-VX 3AXD50000337484 Wechselrichtermodul...

  • Seite 115: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 115 Zubehörsätze im Überblick...

  • Seite 116: Stufe 1: Installation Allgemeiner Teile

    116 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 117: Schritt 2 A: Installation Der Dc-Stromschienen

    Schaltschrank-Konstruktion 117 Schritt 2 A: Installation der DC-Stromschienen (1) (ohne DC-Schalter/Ladekreis)

  • Seite 118: Dc-Schalter/Ladekreis)

    118 Schaltschrank-Konstruktion Schritt 2 B: Installation der DC-Stromschienen (1) (mit DC-Schalter/Ladekreis)

  • Seite 119: Schritt 3: Installation Von Installationsteilen Und Durchführung Des Moduls

    Schaltschrank-Konstruktion 119 Schritt 3: Installation von Installationsteilen und Durchführung des Moduls...

  • Seite 120: A: Installation Von Kontaktapparat Und Ausgangsstromschienen (Ac) (Kabelanschluss)

    120 Schaltschrank-Konstruktion Schritt 4 A: Installation von Kontaktapparat und Ausgangsstromschienen (AC) (Kabelanschluss)

  • Seite 121: Schritt 4 B: Installation Von Kontaktapparat Und Ausgangsstromschienen (Ac) (Gemeinsamer Anschluss Der Ac-Ausgangsstromschienen)

    Schaltschrank-Konstruktion 121 Schritt 4 B: Installation von Kontaktapparat und Ausgangsstromschienen (AC) (gemeinsamer Anschluss der AC-Ausgangsstromschienen)

  • Seite 122: A: Installation Der Dc-Stromschienen (2) (Ohne Dc-Schalter/Ladekreis)

    122 Schaltschrank-Konstruktion Schritt 5 A: Installation der DC-Stromschienen (2) (ohne DC-Schalter/Ladekreis)

  • Seite 123: B: Installation Der Dc-Stromschienen (2) (Mit Dc-Schalter/Ladekreis)

    Schaltschrank-Konstruktion 123 Schritt 5 B: Installation der DC-Stromschienen (2) (mit DC-Schalter/Ladekreis)

  • Seite 124: Schritt 6: Installation Der Abdeckungen

    124 Schaltschrank-Konstruktion Schritt 6: Installation der Abdeckungen...

  • Seite 125: Schritt 7: Installation Der Wechselrichtermodule

    Schaltschrank-Konstruktion 125 Schritt 7: Installation der Wechselrichtermodule...

  • Seite 126: Zwei R8I Module In Einem 600 Mm Breiten Rittal Vx25 Schrank

    126 Schaltschrank-Konstruktion Zwei R8i Module in einem 600 mm breiten Rittal VX25 Schrank ￭ Mit DC- Ohne DC- Schalter/Trennschalter Schalter/Trennschalter und Ladefunktion und Ladefunktion Beschreibung Inhalt des Schaltschranks: 1. DC-Schalter/Trennschalter (verdeckt) 2. DC-Sicherungen 3. Ladeschalter 4. Gleichtaktfilter 5. Wechselrichtermodul...

  • Seite 127: Installationsschritte

    Schaltschrank-Konstruktion 127 Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schiene 3AXD50000336104 Trennblech 3AXD50000336692 DC-Stromschienen 3AXD50000333639 A-468-X-001-VX 3AXD50000333387 DC-Anschluss 1 von 2 (von DC- Stromschiene zu DC-Sicherungen) ohne DC-Trennschalter/Ladekreis Stromschienenbaugruppe 3AXD50000342471 A-6-8-255-VX 3AXD50000337521 Stromschienen 3AXD50000345915 A-46-8-206-VX 3AXD50000337446...
  • Seite 128 128 Schaltschrank-Konstruktion Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes DC-Anschluss 2 von 2 (von DC- Stromschiene zu Wechselrichtermo- dul) mit DC-Trennschalter/Lade- kreis DC-Anschlussflansche 3AXD50000043466 A-468-8-248 3AXD50000044553 DC-Stromschienen mit Gleichtaktfil- 3AXD50000043411 A-468-8-247 3AXD50000044551 ter (Filter in Zubehörsatz nicht ent- halten) Abdeck-/Trennbleche 3AXD50000335022...

  • Seite 129: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 129 Zubehörsätze im Überblick...

  • Seite 130: Stufe 1: Installation Allgemeiner Teile

    130 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 131: Schritt 2 A: Installation Der Dc-Stromschienen

    Schaltschrank-Konstruktion 131 Schritt 2 A: Installation der DC-Stromschienen (1) (ohne DC-Schalter/Ladekreis)

  • Seite 132: B: Installation Der Dc-Stromschienen (1) (Mit Dc-Schalter/Ladekreis)

    132 Schaltschrank-Konstruktion Schritt 2 B: Installation der DC-Stromschienen (1) (mit DC-Schalter/Ladekreis)

  • Seite 133: Schritt 3: Installation Von Installationsteilen Und Durchführung Des Moduls

    Schaltschrank-Konstruktion 133 Schritt 3: Installation von Installationsteilen und Durchführung des Moduls...

  • Seite 134: A: Installation Von Kontaktapparat Und Ausgangsstromschienen (Ac) (Kabelanschluss)

    134 Schaltschrank-Konstruktion Schritt 4 A: Installation von Kontaktapparat und Ausgangsstromschienen (AC) (Kabelanschluss)

  • Seite 135: B: Installation Von Kontaktapparat Und Ausgangsstromschienen (Ac) (Kabelanschluss Mit Brücke)

    Schaltschrank-Konstruktion 135 Schritt 4 B: Installation von Kontaktapparat und Ausgangsstromschienen (AC) (Kabelanschluss mit Brücke)

  • Seite 136: Schritt 4 C: Installation Von Kontaktapparat Und Ausgangsstromschienen (Ac) (Gemeinsamer Anschluss Der Ac-Ausgangsstromschienen)

    136 Schaltschrank-Konstruktion Schritt 4 C: Installation von Kontaktapparat und Ausgangsstromschienen (AC) (gemeinsamer Anschluss der AC-Ausgangsstromschienen)

  • Seite 137: A: Installation Der Dc-Stromschienen (2) (Ohne Dc-Schalter/Ladekreis)

    Schaltschrank-Konstruktion 137 Schritt 5 A: Installation der DC-Stromschienen (2) (ohne DC-Schalter/Ladekreis)

  • Seite 138: B: Installation Der Dc-Stromschienen (2) (Mit Dc-Schalter/Ladekreis)

    138 Schaltschrank-Konstruktion Schritt 5 B: Installation der DC-Stromschienen (2) (mit DC-Schalter/Ladekreis)

  • Seite 139: Schritt 6: Installation Der Abdeckungen

    Schaltschrank-Konstruktion 139 Schritt 6: Installation der Abdeckungen...

  • Seite 140: Schritt 7: Installation Von Wechselrichtermodulen

    140 Schaltschrank-Konstruktion Schritt 7: Installation von Wechselrichtermodulen...

  • Seite 141: Ein R8I Modul In Einem 400 Mm Breiten Standard-Schaltschrank

    Schaltschrank-Konstruktion 141 Ein R8i Modul in einem 400 mm breiten Standard-Schaltschrank ￭ Installierte Teile Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes DC-Schalter/Lademechanik (optional) 3AXD50000043644 A-4-8-292 3AXD50000044559 DC-Stromschienen (ohne DC-Schalter/La- dekreis) Stromschienenbaugruppe 3AXD50000006441 A-4-8-256 3AXD50000006418 DC-Stromschienen mit Gleichtaktfilter 3AXD50000028418 A-468-8-235 3AXD50000028401 (Filter in Zubehörsatz nicht enthalten) DC-Anschlussflansche...
  • Seite 142 142 Schaltschrank-Konstruktion...

  • Seite 143: Zwei R8I Module In Einem 600 Mm Breiten Standard-Schaltschrank

    Schaltschrank-Konstruktion 143 Zwei R8i Module in einem 600 mm breiten Standard-Schaltschrank ￭ Installierte Teile Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes DC-Schalter/Lademechanik (optional) 3AXD50000043784 A-6-8-293 3AXD50000044560 DC-Stromschienen (ohne DC-Schalter/La- dekreis) Stromschienenbaugruppe 3AXD50000006447 A-6-8-257 3AXD50000006444 DC-Stromschienen mit Gleichtaktfilter 3AXD50000028418 A-468-8-235 3AXD50000028401 (Filter in Zubehörsatz nicht enthalten) DC-Anschlussflansche...
  • Seite 144 144 Schaltschrank-Konstruktion...

  • Seite 145: Drei R8I Module In Einem 800 Mm Breiten Standard-Schaltschrank

    Schaltschrank-Konstruktion 145 Drei R8i Module in einem 800 mm breiten Standard-Schaltschrank ￭ Installierte Teile Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes DC-Schalter/Lademechanik (optional) 3AXD50000044586 A-8-8-294 3AXD50000044581 DC-Stromschienen (ohne DC-Schalter/La- dekreis) Stromschienenbaugruppe 3AXD50000006455 A-8-8-258 3AXD50000006450 DC-Stromschienen mit Gleichtaktfilter 3AXD50000028418 A-468-8-235 3AXD50000028401 (Filter in Zubehörsatz nicht enthalten) DC-Anschlussflansche...
  • Seite 146 146 Schaltschrank-Konstruktion...

  • Seite 147: Ein Blhf-Filter In Einem 600 Mm Breiten Rittal Vx25 Schrank

    Schaltschrank-Konstruktion 147 Ein BLHF-Filter in einem 600 mm breiten Rittal VX25 Schrank ￭...

  • Seite 148: Installationsschritte

    148 Schaltschrank-Konstruktion Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schiene 3AXD50000336104 Trennblech 3AXD50000336692 Teile für die Modulinstallation: Obere/untere Führungen des Mo- 3AXD50000883684 A-6-8-335-VX 3AXD50000883080 duls Montage der AC-Stromschienen und der AC-Eingangsstromschienen: AC-Stromschienen 3AXD50000887231 A-6-8-112-VX 3AXD50000883103 AC-Eingangsstromschienen...

  • Seite 149: Zubehörsätze Im Überblick

    Schaltschrank-Konstruktion 149 Zubehörsätze im Überblick...

  • Seite 150: Stufe 1: Installation Allgemeiner Teile

    150 Schaltschrank-Konstruktion Stufe 1: Installation allgemeiner Teile...

  • Seite 151: Schritt 2: Montage Der Montageteile Des Moduls

    Schaltschrank-Konstruktion 151 Schritt 2: Montage der Montageteile des Moduls...

  • Seite 152: Ac-Eingangsstromschienen

    152 Schaltschrank-Konstruktion Schritt 3: Montage der AC-Stromschienen und der AC-Eingangsstromschienen:...

  • Seite 153: Schritt 4: Montage Des Filtermoduls, Der Ac-Flansche Und Abdeckungen

    Schaltschrank-Konstruktion 153 Schritt 4: Montage des Filtermoduls, der AC-Flansche und Abdeckungen...

  • Seite 154: Zwei Blhf-Filter In Einem 800 Mm Breiten Rittal Vx25 Schrank

    154 Schaltschrank-Konstruktion Zwei BLHF-Filter in einem 800 mm breiten Rittal VX25 Schrank ￭...

  • Seite 155: Installationsschritte

    Schaltschrank-Konstruktion 155 Installationsschritte Installationsschritte Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Allgemeine Teile: Montageteile 3AXD50000336340 PE-Schiene 3AXD50000336104 Trennblech 3AXD50000336692 Teile für die Modulinstallation: Obere/untere Führungen des Mo- 3AXD50000887408 A-8-8-336-VX 3AXD50000883233 duls Montage der AC-Stromschienen AC-Stromschienen 3AXD50000887569 A-8-8-113-VX 3AXD50000883257 Montage der Filtermodule, AC-An- schluss-Stromschienen und Abde- ckungen: AC-Anschluss-Stromschienen...

  • Seite 156: Zubehörsätze Im Überblick

    156 Schaltschrank-Konstruktion Zubehörsätze im Überblick...

  • Seite 157: Stufe 1: Installation Allgemeiner Teile

    Schaltschrank-Konstruktion 157 Stufe 1: Installation allgemeiner Teile...

  • Seite 158: Schritt 2: Montage Der Montageteile Des Moduls

    158 Schaltschrank-Konstruktion Schritt 2: Montage der Montageteile des Moduls...

  • Seite 159: Schritt 3: Installation Der Ac-Stromschienen

    Schaltschrank-Konstruktion 159 Schritt 3: Installation der AC-Stromschienen...

  • Seite 160: Abdeckungen

    160 Schaltschrank-Konstruktion Schritt 4: Montage der Filtermodule, AC-Anschluss-Stromschienen und Abdeckungen:...

  • Seite 161: Ein Blhf-Filter In Einem 600 Mm Breiten Standard-Schrank

    Schaltschrank-Konstruktion 161 Ein BLHF-Filter in einem 600 mm breiten Standard-Schrank ￭ Installierte Teile Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Obere/untere Führungen des Moduls 3AXD50000887224 A-6-8-337 3AXD50000883288 AC-Flansche 3AXD50000884216 A-X-8-149 3AXD50000883219 AC-Eingangsstromschienen 3AXD50000887323 A-6-8-119 3AXD50000885060 AC-Stromschienen 3AXD50000887330 A-6-8-114 3AXD50000883295...
  • Seite 162 162 Schaltschrank-Konstruktion...

  • Seite 163: Zwei Blhf-Filter In Einem 800 Mm Breiten Standard-Schrank

    Schaltschrank-Konstruktion 163 Zwei BLHF-Filter in einem 800 mm breiten Standard-Schrank ￭ Installierte Teile Code der Anwei- Montagesatznum- Bestellnummern sung des Montagesatzes Obere/untere Führungen des Moduls 3AXD50000887071 A-8-8-338 3AXD50000883318 AC-Stromschienen 3AXD50000887316 A-8-8-115 3AXD50000883332 AC-Anschluss-Stromschienen 3AXD50000887088 A-8-8-117 3AXD50000883349...
  • Seite 164 164 Schaltschrank-Konstruktion...

  • Seite 165: Elektrische Installation

    Hinweis: Die geltenden Gesetze und örtlichen Vorschriften sind bei Planung und Ausführung der Installation stets zu beachten. ABB übernimmt keinerlei Haftung für Installationen, bei denen Gesetze, örtliche und/oder andere Vorschriften nicht eingehalten worden sind. Wenn die von ABB gegebenen Empfehlungen nicht beachtet werden, können beim Einsatz des Frequenzumrichters Probleme auftreten, die durch...

  • Seite 166: Sicherheitsanweisungen Für Die Elektrische Installation

    166 Elektrische Installation Sicherheitsanweisungen für die elektrische Installation Diese Sicherheitsanweisungen für die elektrische Installation gelten für alle Personen, die am Frequenzumrichter, dem Motorkabel oder dem Motor arbeiten. WARNUNG! Befolgen Sie diese Vorschriften. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen.

  • Seite 167: Allgemeine Hinweise

    Elektrische Installation 167 befolgen (einschließlich - jedoch nicht darauf beschränkt - dem Schutz vor elektrischem Schlag und Lichtbogen). • Prüfen Sie vor und nach der Messung der Installation die Funktion des Spannungsprüfers an einer bekannten Spannungsquelle. • Stellen Sie sicher, dass die Spannung zwischen den Einspeiseanschlüssen des Frequenzumrichters (L1, L2, L3) und der Erdungs- (PE)-Schiene Null Volt beträgt.

  • Seite 168: Isolation Der Baugruppe Prüfen

    Messen Sie den Isolationswiderstand zwischen jeder Phase und der Schutzerde mit einer Messspannung von 1000 V DC. Der Isolationswiderstand eines ABB-Motors muss 100 MOhm überschreiten (Referenzwert bei 25 °C bzw. 77 °F). Den Isolationswiderstand anderer Motoren entnehmen Sie bitte der Anleitung des Herstellers.

  • Seite 169: Leistungsanschlüsse Für Baugrößen R1I Bis R5I

    Elektrische Installation 169 Leistungsanschlüsse für Baugrößen R1i bis R5i Nachfolgend abgebildet ein vereinfachtes Diagramm der Leistungsanschlüsse. Wechselrichterschrank DC-Spannungsversorgung DC-Trennschalter für alle Wechselrichtermodule DC-Hauptstromkreissicherungen DC-Sicherungslasttrennschalter für jedes Wechselrichtermodul Wechselrichtermodule Motoren Vorgehensweise beim Anschluss ￭ Baugrößen R1i und R2i WARNUNG! Lesen und befolgen Sie die Sicherheitsvorschriften im Handbuch Sicherheitsvorschriften für ACS880 Multidrive-Frequenzumrichter-Schrankgeräte und - Module (3AUA0000122376 [Deutsch]).
  • Seite 170 170 Elektrische Installation Schließen Sie die Leiter an die jeweiligen Klemmen an. Schließen Sie die verdrillten Kabelschirme an Erdungsklemmen in der Nähe der Anschlussklemmen an. Sichern Sie die Kabel innerhalb und außerhalb des Schaltschranks mechanisch. Ziehen Sie die Kabelverschraubung fest, falls vorhanden. Das Motorkabel, wie unter Erdung des Motorkabelschirms beschrieben, motorseitig anschließen.

  • Seite 171: Baugrößen R3I Bis R5I

    Elektrische Installation 171 Baugrößen R3i bis R5i Führen Sie die Ausgangs- (Motor-) Kabel durch eine Kabelverschraubung oder Dichtung in den Schaltschrank. Eine 360°-Erdung des Kabelschirms wird zur Unterdrückung von Störungen empfohlen. Ist eine Kabelverschraubung für das Erdungskabel vorhanden, entfernen Sie die äußere Ummantelung im Bereich der Verschraubung.

  • Seite 172: Leistungskabelanschlüsse - Baugrößen R6I

    172 Elektrische Installation Electrical installation 151 Power connections – Frames R6i…R8i Leistungskabelanschlüsse – Baugrößen R6i…R8i Simplified diagrams of the power connections are presented below. For more detailed Nachfolgend sind die DC-Einspeise- und Motorkabelanschlüsse vereinfacht dargestellt. diagrams, see page 389. R6i Wechselrichtermodul ￭...

  • Seite 173: Wechselrichtermodul R8I

    Elektrische Installation 173 DC-Spannungsversorgung DC-Schalter/Anschluss DC-Sicherungen Ladestromkreis (Schütz und Widerstände) Gleichtaktfilter Wechselrichtermodul Motor Wechselrichtermodul R8i ￭ Wechselrichtermodul R8i Wechselrichterschrank DC-Spannungsversorgung DC-Schalter/Trennschalter Ladestromkreis (Sicherungen, Widerstände, Ladesteuerung) DC-Sicherungen Gleichtaktfilter Wechselrichtermodul Motor...

  • Seite 174: R8I Wechselrichtereinheit

    174 Elektrische Installation 2×R8i Wechselrichtereinheit Wechselrichterschrank DC-Spannungsversorgung DC-Schalter/Trennschalter Ladestromkreis (Sicherungen, Widerstände, Ladesteuerung) DC-Sicherungen Gleichtaktfilter Wechselrichtermodule Motor...

  • Seite 175: Vorgehensweise Beim Anschluss

    Elektrische Installation 175 Vorgehensweise beim Anschluss ￭ WARNUNG! Lesen und befolgen Sie die Sicherheitsvorschriften im Handbuch Sicherheitsvorschriften für ACS880 Multidrive-Frequenzumrichter-Schrankgeräte und - Module (3AUA0000122376 [Deutsch]). Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen, tödlichen Unfällen oder Schäden an der Einrichtung führen. Erden Sie die Wechselrichtermodule an der oberen Kante des Frontblechs.

  • Seite 176: Erdung Des Motorkabelschirms Auf Der Motorseite

    176 Elektrische Installation Crimpen Sie geeignete Aderendhülsen (Kabelschuhe) auf die Enden der Leiter und des verdrillten Schirms. Schließen Sie die Phasenleiter an die Ausgangsstromschienen an. Schließen Sie die Kabelschirme an die PE-Sammelschiene an. Sichern Sie die Kabel innerhalb und außerhalb des Schaltschranks mechanisch. Ziehen Sie die Kabelverschraubung fest, falls vorhanden.
  • Seite 177 Elektrische Installation 177 Anschluss des BLHF-Filters unten Anschluss des 1× BLHF-Filters oben Anschluss des 2× BLHF-Filters oben...

  • Seite 178: Ersetzen Der Acs800 Module, Baugröße R8I, Durch Acs880 Module, Baugröße R8I

    178 Elektrische Installation Ersetzen der ACS800 Module, Baugröße R8i, durch ACS880 Module, Baugröße R8i Für mechanische Kompatibilität mit ACS800 Modulen der Baugröße R8i können ACS880 Module der Baugröße R8i mit Option +P942 bestellt werden. Unter Baugröße R8i mit Option +P942 (Seite 403) befindet sich eine Maßzeichnung.
  • Seite 179 Elektrische Installation 179 Den DIIL-Eingang an der BCU-Regelungseinheit an eine +24VD Klemme anschließen. Falls die Funktion Sicher abgeschaltetes Drehmoment (STO) verwendet wird, an jedem Modul die Steckbrücke zwischen X52 und X53 entfernen. Die STO-Verbindung mit allen Module der Wechselrichtereinheit verdrahten. Die Auslösevorrichtung der STO-Funktion an die BCU-Regelungseinheit anschließen.
  • Seite 180 180 Elektrische Installation Ausgang für STO-Signalweiterleitung zum nächsten STO OUT Wechselrichtermodul (sofern vorhanden) STO signal forwarding output to next inverter module (if present) STO IN STO-Signale von der BCU Regelungseinheit STO signals from BCU control unit Ein ACS-AP-x-Bedienpanel an X13 der BCU Regelungseinheit anschließen. 10.
  • Seite 181 Elektrische Installation 181...

  • Seite 182: Anschluss Der Steuerkabel

    182 Elektrische Installation Anschluss der Steuerkabel Technische Daten und Angaben zu den Standard-E/A-Anschlüssen der Regelungseinheit siehe Regelungseinheiten des Frequenzumrichters (Seite 343). WARNUNG! Befolgen Sie die Sicherheitsvorschriften in ACS880 multidrive cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.

  • Seite 183: Installation Von Optionsmodulen

    Elektrische Installation 183 78 Electrical installation Isolieren Sie die Kabelenden und Leiter ab. Beim Anschluss an die E/A des 6. Strip the cable ends and conductors. When connecting to the drive I/O, also remove Frequenzumrichters entfernen Sie auch den Schirm und den Kabelmantel und the shield along with the outer sheathing, and use electrical tape or shrink tubing to verwenden Sie Isolierband oder einen Schrumpfschlauch, um die Adern contain the strands.

  • Seite 184: Installation Eines Sicherheitsfunktionsmoduls Fso-Xx

    184 Elektrische Installation Die Verriegelung zurückschieben (a). Die Erdungsschraube (b) mit einem Anzugsmoment von 0,8 N·m (7 lbf·in). festziehen. Hinweis: Die Schraube sichert die Anschlüsse und erdet das Modul. Sie ist wichtig für die Erfüllung der EMV-Anforderungen und für die einwandfreie Funktion des Moduls.

  • Seite 185: Installation Eines Fso Sicherheitsfunktionsmoduls Auf Der Bcu

    Elektrische Installation 185 gegebenenfalls die Bodenplatte des FSO-xx. Für die Montage auf dem ZCU-12 sollten sich die Montagepunkte an den Längskanten befinden. Ersetzen Sie ggf. die Bodenplatte des FSO-xx. Verbinden Sie das FSO-xx-Datenkabel mit Anschluss X12 auf der Regelungseinheit. Setzen Sie das FSO-xx in Steckplatz 2 der Regelungseinheit. Die Erdungsschraube für die Elektronik des FSO-xx Moduls mit 0,8 Nm festziehen.
  • Seite 186 186 Elektrische Installation Nachfolgend wird die Installation eines FSO Sicherheitsfunktionsmoduls an einer BCU Regelungseinheit beschrieben. Alternativ kann das FSO Modul auch neben der Regelungseinheit installiert werden; dies ist die Standard-Einbaumethode bei werksseitig installierten FSO Modulen. Anweisungen siehe das Benutzerhandbuch für das FSO-Modul.

  • Seite 187: Montage Des Fso-Xx Neben Der Regelungseinheit

    Teile zur Montage des FSO-xx auf einer DIN-Schiene neben der Regelungseinheit • die Teile zur Montage des FSO-xx auf der Erdungs-/Befestigungsplatte einer ZCU-14 Regelungseinheit im ACS880-104 der Baugröße R1i…R4i • längere Kabel zum Anschluss des FSO-xx an die Regelungseinheit •...

  • Seite 188: Anschluss Eines Pc

    188 Elektrische Installation In der folgenden Abbildung ist das auf einer DIN-Schiene montierte FSO-Modul dargestellt. Anschluss eines PC WARNUNG! Den PC nicht direkt mit dem Bedienpanel-Anschluss der Regelungseinheit verbinden, da dies zu Beschädigungen führen kann.

  • Seite 189: Bedienpanelbus

    Elektrische Installation 189 Ein PC (z. B. mit dem PC-Tool Drive composer) kann wie folgt angeschlossen werden: Schließen Sie ein ACS-AP-… oder ACH-AP-… Bedienpanel an die Einheit an • durch Einstecken des Bedienpanels in die Bedienpanel-Halterung oder die Plattform oder •...
  • Seite 190 190 Elektrische Installation Wiederholen Sie den hier beschriebenen Vorgang für jeden Frequenzumrichter. Wenn das Bedienpanel an eine Einheit angeschlossen ist, verbinden Sie die Einheiten mit Ethernet-Kabeln. Schalten Sie den Bus-Abschluss am Frequenzumrichter ein, der am weitesten vom Bedienpanel in der Kette entfernt ist. •...
  • Seite 191 Elektrische Installation 191 Bei FDPI-02 Modulen:...

  • Seite 193: Installations-Checkliste

    Installations-Checkliste 193 Installations-Checkliste Inhalt dieses Kapitels Dieses Kapitel enthält eine Checkliste für die mechanische und elektrische Installation des Frequenzumrichters. Checkliste Prüfen Sie die mechanische und elektrische Installation des Frequenzumrichters vor der Inbetriebnahme. Gehen Sie die Checkliste zusammen mit einer weiteren Person durch.
  • Seite 194 194 Installations-Checkliste Folgendes sicherstellen: Der Frequenzumrichterschrank wird am Boden und, falls aufgrund von Vibrationen usw. erforder- lich, auch oben an der Rückwand oder am Dach befestigt. Das Frequenzumrichtermodul ist ordnungsgemäß im Schrank montiert. Die Kühlluft kann ungehindert in den und aus dem Frequenzumrichter hinein- und herausströmen. Ein Wiedereintritt der warmen Abluft ist nicht möglich (Luftschottbleche sind montiert oder der Luftstrom wird mit einer anderen Lösung geleitet).
  • Seite 195 Installations-Checkliste 195 Folgendes sicherstellen: Wenn ein externer Bremswiderstand an den Frequenzumrichter angeschlossen ist: Das Bremswi- derstandskabel ist getrennt von anderen Kabeln verlegt. Die Steuerkabel sind an den richtigen Klemmen angeschlossen und die Klemmen sind ordnungs- gemäß festgezogen. Wenn ein Frequenzumrichter-Bypass verwendet wird: Das Netzschütz des Motors und das Fre- quenzumrichter-Ausgangsschütz sind entweder mechanisch und/oder elektrisch verriegelt, d.

  • Seite 197: Inbetriebnahme

    Inbetriebnahme 197 Inbetriebnahme Inhalt dieses Kapitels Dieses Kapitel enthält die Beschreibung der Vorgehensweise für die Inbetriebnahme des Frequenzumrichters. Hinweis: Diese Anweisungen gelten nicht für alle Schrankausführungen, die möglich sind. Richten Sie sich immer nach den mitgelieferten Stromlaufplänen, wenn Sie die Inbetriebnahme durchführen.

  • Seite 198: Vorgehensweise Bei Der Inbetriebnahme

    198 Inbetriebnahme Vorgehensweise bei der Inbetriebnahme Aufgaben Sicherheit WARNUNG! Befolgen Sie bei der Inbetriebnahme die Sicherheitsvorschriften. Siehe Handbuch Safety in- structions for ACS880 multidrive cabinets and modules (3AUA0000102301 [Englisch]) und die Maßnahmen für die elektrische Sicherheit. Prüfungen/Einstellungen im spannungsfreien Zustand Prüfen Sie die mechanische und elektrische Installation.
  • Seite 199 Inbetriebnahme 199 Aufgaben Prüfen Sie, ob die Lüfter ungehindert und in der richtigen Richtung drehen und die Luft nach oben strömt. Hinweis: • Drehzahlgeregelte Lüfter von Modulen der Baugröße R8i (d.h. ohne Option +C188) drehen erst wenn die DC-Spannung des Modul angeschlossen ist. •...
  • Seite 200 200 Inbetriebnahme Aufgaben Schließen Sie die Haupttrenneinrichtung des Frequenzumrichters. WARNUNG! Beim Anschließen der Spannung an die Einspeiseeinheit werden die DC-Stromschienen spannungsführend, wie auch alle an die DC-Stromschienen angeschlossenen Wechselrichter. WARNUNG! Wechselrichtereinheiten mit DC-Trennschalter: Einige Wechselrichtermodultypen können über einen Ladekreis mit Spannung versorgt werden auch wenn der DC-Schalter/Trennschalter geöffnet ist und die DC-Sicherungen entfernt sind.
  • Seite 201 Inbetriebnahme 201 Aufgaben Die Funktion "Sicher abgeschaltetes Drehmoment" prüfen. Siehe Kapitel Funktion "Sicher abge- schaltetes Drehmoment", Abschnitt Inbetriebnahme einschließlich Validierung (Seite 374). WARNUNG! Die Sicherheitsfunktionen können erst als sicher betrachtet werden, nachdem sie geprüft wurden. Alle anderen Sicherheitsfunktionen (Not-Stopp, Verhinderung eines unerwarteten Anlaufs etc.) sind gemäß...

  • Seite 203: Wartung

    Dieses Kapitel enthält Anweisungen für die Wartung. Wartungsintervalle Die folgenden Tabellen listen die Wartungsarbeiten auf, die vom Kunden ausgeführt werden können. Die vollständigen Wartungspläne sind im Internet verfügbar (https://new.abb.com/drives/services/maintenance/preventive-maintenance). Weitere Informationen erhalten Sie von Ihrer ABB Service-Vertretung (www.abb.com/searchchannels). Beschreibung der Symbole ￭ Maßnahme Beschreibung Prüfung (Sichtprüfung und gegebenenfalls Wartungsarbeiten)

  • Seite 204: Empfohlene Wartungsintervalle Nach Inbetriebnahme

    • Die angegebenen Intervalle für die Wartung und den Komponentenaustausch basieren auf der Annahme, dass die Geräte mit Nenndaten und bei den zulässigen Umgebungsbedingungen betrieben werden. ABB empfiehlt jährliche Überprüfungen des Frequenzumrichters, um höchste Zuverlässigkeit und optimale Leistung zu gewährleisten.

  • Seite 205: Wartung Von Zeitglied Und Zähler

    Wartung 205 Wartung von Zeitglied und Zähler Das Regelungsprogramm enthält Wartungstimer und -zähler, die so konfiguriert werden können das bei erreichen eines festgelegten Grenzwertes eine Warnung ausgegeben wird. Jeder Timer/Zähler kann auf die Überwachung eines beliebigen Parameters eingestellt werden. Dieses Merkmal ist besonders als Erinnerung für die anstehende Wartung nützlich.

  • Seite 206: Die Lufteinlässe In Der Tür Reinigen

    206 Wartung WARNUNG! Staubsauger mit antistatischem Rohr und Düse verwenden. Tragen Sie ein Erdungsarmband. Ein normaler Staubsauger kann statische Entladungen verursachen und damit die Leiterplatten beschädigen. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsanweisungen für die elektrische Installation (Seite 166) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.

  • Seite 207: Die Türeinlassfilter (Ip54) Austauschen

    Wartung 207 Die Türeinlassfilter (IP54) austauschen Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsanweisungen für die elektrische Installation (Seite 166) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. Die Befestigungen oben am Gitter lösen. Das Gitter anheben und von der Tür abnehmen. Die Luftfiltermatte entfernen.

  • Seite 208: Lüfter

    Die Lebensdauer der Lüfter hängt von der Betriebszeit, der Umgebungstemperatur und der Staubkonzentration ab. Welches Signal die Laufzeit des Lüfter anzeigt, siehe Firmware-Handbuch. Das Laufzeitsignal nach dem Lüfteraustausch zurücksetzen. Ersatzlüfter sind bei ABB erhältlich. Verwenden Sie nur von ABB vorgeschriebene Ersatzteile. Austausch der Modullüfter ￭...

  • Seite 209: Lüfteraustausch Beim R3I Und R4I Modul

    Wartung 209 Lüfteraustausch beim R3i und R4i Modul WARNUNG! Lesen Sie die Sicherheitsanweisungen in Safety instructions for ACS880 multidrive cabinets and modules (3AUA0000102301 [Englisch]). Die Nichtbeachtung kann zu Verletzungen, tödlichen Unfällen oder Schäden an den Geräten führen. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsanweisungen für die elektrische Installation (Seite 166) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.

  • Seite 210: Austausch Des Hauptlüfters Des R5I Moduls

    210 Wartung Austausch des Hauptlüfters des R5i Moduls WARNUNG! Lesen Sie die Sicherheitsanweisungen in Safety instructions for ACS880 multidrive cabinets and modules (3AUA0000102301 [Englisch]). Die Nichtbeachtung kann zu Verletzungen, tödlichen Unfällen oder Schäden an den Geräten führen. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsanweisungen für die elektrische Installation (Seite 166) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.
  • Seite 211 Wartung 211 Die zwei Verriegelungszungen vorsichtig nach innen drücken, um den Lüfter zu lösen. Den Lüfter herausnehmen. Bauen Sie den neuen Lüfter in umgekehrter Reihenfolge wieder ein. Sicherstellen, dass der Lüfter die Abluft nach oben bläst (die Pfeile am Lüftergehäuse und der Lüfterhaltung weisen in dieselbe Richtung).

  • Seite 212: Lüfteraustausch Beim R6I Und R7I Modul

    212 Wartung Lüfteraustausch beim R6i und R7i Modul Die Baugröße R6i hat einen Lüfter, die Baugröße R7i hat zwei Lüfter. WARNUNG! Lesen Sie die Sicherheitsanweisungen in Safety instructions for ACS880 multidrive cabinets and modules (3AUA0000102301 [Englisch]). Die Nichtbeachtung kann zu Verletzungen, tödlichen Unfällen oder Schäden an den Geräten führen.

  • Seite 213: Lüfteraustausch Beim R8I Modul (Drehzahlgeregelte Ausführung)

    Wartung 213 Lüfteraustausch beim R8i Modul (drehzahlgeregelte Ausführung) Das Modul ist mit einer Lüftereinheit ausgestattet, in der sich zwei Lüfter befinden. WARNUNG! Befolgen Sie die Sicherheitsvorschriften in ACS880 multidrive cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.
  • Seite 214 214 Wartung...

  • Seite 215: Lüfteraustausch Beim R8I Modul (Ausführung Mit Ein/Aus-Steuerung)

    Wartung 215 Lüfteraustausch beim R8i Modul (Ausführung mit Ein/Aus-Steuerung) WARNUNG! Befolgen Sie die Sicherheitsvorschriften in ACS880 multidrive cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Installation und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
  • Seite 216 216 Wartung...

  • Seite 217: Austausch Des Lüfters Für Das Elektronikkartenfach

    Wartung 217 Austausch des Lüfters für das Elektronikkartenfach Module der Baugröße R8i sind mit einem Lüfter ausgestattet, der Luft durch das Leiterplattenfach bläst. Der Lüfter ist von der Vorderseite des Moduls zugänglich. WARNUNG! Befolgen Sie die Sicherheitsvorschriften in ACS880 multidrive cabinets and modules safety instructions (3AUA0000102301 [Englisch]).
  • Seite 218 218 Wartung Den Lüfter vom Lüfterhalter abnehmen. Den Lüfter so auf die Gewindebolzen am Lüfterhalter setzen, dass die Luft nach oben in Richtung Lüfterhalter strömt. Die vier zuvor entfernten Muttern montieren und festziehen. 10. Das Lüfterkabel anschließen.

  • Seite 219: Austausch Der Schranklüfter

    11. Den Lüfterhalter ausrichten und in das Modul drücken. 12. Die zwei M4×12 Schrauben (T20) installieren und festziehen. Austausch der Schranklüfter ￭ Schaltschränke mit Luftauslass-Montagesätzen von ABB WARNUNG! Befolgen Sie die Sicherheitsvorschriften in ACS880 multidrive cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen.

  • Seite 220: Schaltschränke Mit Anderen Lüftertypen

    220 Wartung Schaltschränke mit anderen Lüftertypen WARNUNG! Befolgen Sie die Sicherheitsvorschriften in ACS880 multidrive cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Installation und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

  • Seite 221: Austausch Des R6I/R7I Moduls

    Wartung 221 Austausch des R6i/R7i Moduls Im Folgenden wird der Austausch eines Wechselrichtermoduls der Baugröße R6i oder R7i beschrieben. Die Vorgehensweise gilt für die in diesem Handbuch beschriebene Ausführung. WARNUNG! Lesen Sie die Sicherheitsanweisungen in Safety instructions for ACS880 multidrive cabinets and modules (3AUA0000102301 [Englisch]). Die Nichtbeachtung kann zu Verletzungen, tödlichen Unfällen oder Schäden an den Geräten führen.
  • Seite 222 222 Wartung...
  • Seite 223 Wartung 223...

  • Seite 224: Austausch Des R8I Moduls

    224 Wartung Austausch des R8i Moduls WARNUNG! Befolgen Sie die Sicherheitsvorschriften in ACS880 multidrive cabinets and modules safety instructions (3AUA0000102301 [Englisch]). Die Nichtbeachtung der Sicherheitsvorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Installation und Wartung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
  • Seite 225 Wartung 225 WARNUNG! • Verwenden Sie die Modulrampe nicht bei einer Sockelhöhe über der maximal zulässigen Höhe. • Sichern Sie die Auszieh-/Installationsrampe sorgfältig. • Schieben Sie das Modul vorsichtig in den Schrank hinein und ziehen Sie es ebenso vorsichtig heraus. Lassen Sie sich hierbei von einer weiteren Person helfen.
  • Seite 226 226 Wartung Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsanweisungen für die elektrische Installation (Seite 166) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen. Öffnen Sie die Tür des Schaltschranks. Die Abdeckungen (sofern vorhanden) entfernen. Ziehen Sie die Verkabelung auf der Frontseite des Moduls ab. Ziehen Sie den Stecker (X50) auf der Oberseite des Moduls ab.
  • Seite 227 Wartung 227...

  • Seite 228: Blhf-Filter

    Jahr nicht eingeschaltet war (gelagert oder nicht genutzt). Das Herstellungsdatum ist auf dem Typenschild angegeben. Informationen zum Formieren der Kondensatoren siehe Capacitor reforming instructions (3BFE64059629 [Englisch]) in der ABB Bibliothek (https://library.abb.com/en). Regelungseinheiten Austausch der Memory Unit ￭ Nach dem Austausch einer Regelungseinheit können Sie die vorhandenen Parametereinstellungen durch Umstecken der Memory Unit von der defekten Regelungseinheit auf die neue Regelungseinheit übertragen.

  • Seite 229: Austausch Der Batterie Der Regelungseinheit Zcu

    Wartung 229 Austausch der Batterie der Regelungseinheit ZCU-14 ￭ WARNUNG! Befolgen Sie die Sicherheitsanweisungen für den Frequenzumrichter. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur von Fachpersonal durchgeführt werden. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsanweisungen für die elektrische Installation (Seite 166) beschriebenen...

  • Seite 230: Austausch Der Batterie Der Bcu-Regelungseinheit

    230 Wartung Austausch der Batterie der BCU-Regelungseinheit ￭ Die Batterie der Echtzeituhr muss ausgetauscht werden, wenn die BATT OK LED beim Einschalten der Regelungseinheit nicht aufleuchtet. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsanweisungen für die elektrische Installation (Seite 166) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.

  • Seite 231: Leds Und Andere Statusanzeigen

    Modul möglich, allerdings gelten weiterhin die physikalischen Anforderungen für den Betrieb des Motors; zum Beispiel müssen die in Betrieb verbleibenden Module in der Lage sein, den Motor mit ausreichendem Magnetisierungsstrom zu versorgen. Das benötigte Verdrahtungszubehör ist bei ABB erhältlich.

  • Seite 232: Start Des Betriebs Mit Reduzierter Leistung

    232 Wartung Start des Betriebs mit reduzierter Leistung ￭ WARNUNG! Lesen Sie die Sicherheitsanweisungen in Safety instructions for ACS880 multidrive cabinets and modules (3AUA0000102301 [Englisch]). Die Nichtbeachtung kann zu Verletzungen, tödlichen Unfällen oder Schäden an den Geräten führen. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt Sicherheitsanweisungen für die elektrische Installation (Seite 166) beschriebenen Schritte durch, bevor Sie mit den Arbeiten beginnen.

  • Seite 233: Komponenten Der Funktionalen Sicherheit

    Leiterplatten und andere Komponenten wie Relais verfügen. Beachten Sie, dass eventuell einige Komponenten bereits früher erneuert worden sein können, wodurch ihre Lebensdauer neu beginnt. Die verbleibende Lebensdauer der gesamten Schaltung wird jedoch durch seine älteste Komponente bestimmt. Weitere Informationen erhalten Sie von Ihrer ABB Service-Vertretung.

  • Seite 235: Bestellangaben

    Kontaktieren Sie ggf. Ihre ABB-Vertretung. Hinweis: • In diesem Kapitel wird nur das bei ABB erhältliche Montagezubehör genannt. Alle weiteren Teile müssen von anderen Lieferanten (wie Rittal) bezogen werden. Die Installationsanleitungen zu den einzelnen Zubehörsätzen sind verfügbar unter https://sites-apps.abb.com/sites/lvacdrivesengineeringsupport/content. Wenden Sie sich im Hinblick auf den Zugang an ihre ABB-Niederlassung.

  • Seite 236: Montagesatz-Code

    236 Bestellangaben Montagesatz-Code Die in diesem Kapitel verwendeten Montagesatzcodes sind, wie folgt, aufgebaut: Das Format der Montagesatznummern ist x-w-s-yyy(-VX) zum Beispiel L-6-8-401, wobei: • x = Kühlverfahren • A = luftgekühlt (manche dieser Montagesätze werden auch bei flüssigkeitsgekühlten Frequenzumrichtern eingesetzt) •...
  • Seite 237 Bestellangaben 237 • 300…399 = Montagesätze für den Moduleinbau, zum Beispiel mechanische Halterungen 300…330 Montagesätze für die Modulbefestigung, mechanische Basisbefestigung 350…379 Abdeckungs-Montagesätze • 400…499 = Andere Montagesätze 400…419 Lüfter-Montagesätze 420…439 Luftführungen 440…459 Kühlkreis-Montagesätze • VX = Montagesatz speziell für das Rittal VX25 Schranksystem. Zahlreiche Montagesätze ohne diese Bezeichnung werden auch für das VX25 System verwendet.

  • Seite 238: Baugrößen R1I - R4I

    238 Bestellangaben Baugrößen R1i - R4i Wechselrichtermodule ￭ Standardmäßig werden die Wechselrichtermodule der Baugrößen R1i bis R4i mit einer Modulabdeckung geliefert, die bereits die Bedienpanelaufnahme enthält. Die Abdeckung ist mit einer Bedienpanel-Schnittstellenkarte (ZDPI-01) ausgestattet, die die Einrichtung einer Panelbus-Verbindung ermöglicht. Über den Panelbus können mehrere Wechselrichtereinheiten von einem Bedienpanel aus gesteuert werden.
  • Seite 239 • Memory Unit ZMU (2) mit ACS880 Haupt-Regelungsprogramm. Wei- Zum Beispiel tere Informationen zur Verfügbarkeit anderer Regelungsprogramme ACS880-104-008A0-3 erhalten Sie von Ihrer ABB-Vertretung. • Modulabdeckung mit Bedienpanel-Halterung (3) • Panel-Schnittstellenkarte ZDPI-01 (4) • Kabel von ZDPI-01 zur Regelungseinheit (5) • Steuerkabel-Erdungs-/Abfangblech (6) mit Adapter (6a) •...

  • Seite 240: Bedienpanel

    240 Bestellangaben Bedienpanel Das Bedienpanel ist nicht im Lieferumfang des Moduls enthalten, sondern muss separat bestellt werden. Ein Bedienpanel wird für die Inbetriebnahme eines ACS880 Frequenzumrichtersystems benötigt, auch dann wenn das PC-Tool Drive composer verwendet wird. Das Bedienpanel kann mit dem Türmontagesatz bündig in die Schranktür eingebaut werden.

  • Seite 241: Komponenten Auf Der Dc-Seite

    Bestellangaben 241 Weitere Informationen zu den Türmontagesätzen wie z. B. dem Inhalt finden Sie in den Montagehandbüchern. DPMP-01 mounting platform for control panels installation guide • (3AUA0000100140 [Englisch]) • DPMP-02/03 mounting platform for control panels installations guide (3AUA0000136205 [Englisch]). Komponenten auf der DC-Seite ￭...

  • Seite 242: Modulspezifische Dc-Sicherungen (Iec, Ul)

    242 Bestellangaben Modulspezifische DC-Sicherungen (IEC, UL) Sicherung Modultyp ACS880- Anz. Bestellnummer 104-… Daten 004A8-3 003A6-5 Bussmann FWP-10A14Fa* 10 A, 660 V 3AUA0000089115 006A0-3 004A8-5 008A0-3 006A0-5 Bussmann FWP-15A14Fa* 15 A, 660 V 3AUA0000089116 0011A-3 008A0-5 Bussmann FWP-20A14Fa* 20 A, 660 V 3AUA0000089117 0014A-3 0011A-5...

  • Seite 243: Haupt-Dc-Schalter/Trennschalter Bausätze

    Bestellangaben 243 Haupt-DC-Schalter/Trennschalter Bausätze DC-Schalter/Trennschalter Schrankbreite Anz. Bestellnummer Daten 400 mm ABB OT400E11 2-polig, 400 A 3AXD50000000891 600 mm ABB OT630E11 2-polig, 630 A 3AXD50000000892 800 mm ABB OT400E22 4-polig, 400 A 3AXD50000000893 DC-Schalter/Trennschalter Schrankbreite Anz. Bestellnummer Daten 400 mm...

  • Seite 244: Stromschienen Zwischen Haupt-Dc-Schalter/Trennschalter Und Sicherungen

    244 Bestellangaben Stromschienen zwischen Haupt-DC-Schalter/Trennschalter und Sicherungen Verwendung Montagesatz- Anz. Bestellnummer Abbildung bei… nummer 400 mm IEC 3AXD50000474493 A-4-1234-272-VX Bestellnummer der Anleitung: 3AXD50000453108 600 mm IEC 3AXD50000475964 A-6-1234-271-VX Bestellnummer der Anleitung: 3AXD50000460779 800 mm IEC 3AXD50000475933 A-8-1234-273-VX Bestellnummer der Anleitung: 3AXD50000474516...
  • Seite 245 Bestellangaben 245 Verwendung Montagesatz- Anz. Bestellnummer Abbildung bei… nummer 400 mm UL 3AXD50000003918 A-4-1234-274 Bestellnummer der Anleitung: 3AXD50000003895 600 mm UL 3AXD50000475964 A-6-1234-271-VX Bestellnummer der Anleitung: 3AXD50000460779 800 mm UL 3AXD50000003919 A-8-1234-275 Bestellnummer der Anleitung: 3AXD50000003875...

  • Seite 246: Komponenten Auf Der Ac-Seite

    246 Bestellangaben Komponenten auf der AC-Seite ￭ Ausgangsfilter (dU/dt) Informationen zur Verwendung der Ausgangsfilter (dU/dt) siehe Dokument Multidrive-Schrankgeräte und -Module Anweisungen zur elektrischen Planung (3AUA0000122909 [Deutsch]). Sicherungsunterteil Modultyp ACS880- Anz. Bestellnummer 104-… Daten 004A8-3 003A6-5 006A0-3 004A8-5 : 15 A L : 150 μH 008A0-3 006A0-5...

  • Seite 247: Zubehör Für Die Mechanische Installation

    Bestellangaben 247 Zubehör für die mechanische Installation ￭ Diese Zubehörsätze enthalten Teile, die für den Einbau des Wechselrichtermoduls in den Schaltschrank erforderlich sind. Montageplatten-Abdeckungen Die Platten werden vor DC-Hauptschalter und Sicherungen installiert. Die modulspezifischen Sicherungslasttrennschalter werden auf dieses Blech montiert. Montagesatz- Schrankbreite Anz.

  • Seite 248: Luftführungs-Montagesätze

    248 Bestellangaben Montagesatz- Schrankbreite Anz. Bestellnummer Abbildung nummer 800 mm 3AXD50000475926 A-8-1234-404-VX Bestellnummer der Anleitung: 3AXD50000474882 Luftführungs-Montagesätze Die Luftführung leitet die heiße Luft, die das Wechselrichtermodule erregt, in den heißen Bereich hinten am Schaltschrank. Montagesatz- Baugröße Anz. Bestellnummer Abbildung nummer 3AUA0000114398 A-468-1-422 3AUA0000114330...

  • Seite 249: Baugröße R5I

    Bestellangaben 249 Baugröße R5i Wechselrichtermodul ￭ Standardmäßig verfügen Wechselrichtermodule der Baugröße R51 über eine zweiteilige Frontverkleidung, deren oberer Teil auch als Bedienpanelhalterung dient. Die Halterung ist mit einer Bedienpanel-Schnittstellenkarte (ZDPI-01) ausgestattet, die die Einrichtung einer Panelbus-Verbindung ermöglicht. Über den Panelbus können mehrere Wechselrichtereinheiten von einem Bedienpanel aus gesteuert werden.
  • Seite 250 • Wechselrichtermodul (1) mit ZCU-12 Regelungseinheit (2) • Memory Unit ZMU (3) mit ACS880 Haupt-Regelungsprogramm. Wei- Zum Beispiel tere Informationen zur Verfügbarkeit anderer Regelungsprogramme ACS880-104-007A3-7 erhalten Sie von Ihrer ABB-Vertretung. • Modulfrontverkleidung, oben (4) einschließlich • Bedienpanelhalter • ZDPI-01 Panel-Schnittstellenkarte • Kabel von ZDPI-01 zu Regelungseinheit •...

  • Seite 251: Bedienpanel

    Bestellangaben 251 Bedienpanel Das Bedienpanel ist nicht im Lieferumfang des Moduls enthalten, sondern muss separat bestellt werden. Ein Bedienpanel wird für die Inbetriebnahme eines ACS880 Frequenzumrichtersystems benötigt, auch dann wenn das PC-Tool Drive composer verwendet wird. Das Bedienpanel kann mit dem Türmontagesatz bündig in die Schranktür eingebaut werden.

  • Seite 252: Komponenten Auf Der Dc-Seite

    252 Bestellangaben Weitere Informationen zu den Türmontagesätzen wie z. B. dem Inhalt finden Sie in den Montagehandbüchern. DPMP-01 mounting platform for control panels installation guide • (3AUA0000100140 [Englisch]) • DPMP-02/03 mounting platform for control panels installations guide (3AUA0000136205 [Englisch]). Komponenten auf der DC-Seite ￭...

  • Seite 253: Modulspezifische Dc-Sicherungen (Iec, Ul)

    0042A-7 0052A-7 Haupt-DC-Schalter/Trennschalter Bausätze DC-Schalter/Trennschalter Schrankbrei- Anzahl der Module Anz. Bestellnummer Daten 400 mm 2 × R5i ABB OT200E11 2-polig, 200 A 3AXD50000015608 600 mm 4 × R5i ABB OT630E11 2-polig, 400 A 3AXD50000000891 DC-Schalter/Trennschalter Schrankbrei- Anzahl der Module Anz.
  • Seite 254 254 Bestellangaben Inhalt des Zubehörsatzes • DC-Schalter/Trennschalter • Schaltwelle (6 × 430 mm für 400 mm Schrankbreite, 12 × 325 mm für 600 mm Schrankbreite) • Griff mit Ein/Aus-Anzeige (OHB65J6 für 400 mm Schrankbreite , OHB125J12 für 600 mm Schrankbreite) •...
  • Seite 255 Bestellangaben 255 Montagesatz- Schrankbreite Anz. Bestellnummer Abbildung nummer 600 mm 3AXD50000456826 A-6-5-277-VX Bestellnummer der Anleitung: 3AXD50000461332 Komponenten auf der AC-Seite ￭ Ausgangsfilter (dU/dt) Informationen zur Verwendung der Ausgangsfilter (dU/dt) siehe Dokument Multidrive-Schrankgeräte und -Module Anweisungen zur elektrischen Planung (3AUA0000122909 [Deutsch]). Filter Modultyp ACS880- Anz.
  • Seite 256 256 Bestellangaben Montageplatten-Abdeckungen Die Abdeckungen sind an der Rittal Montageplatte vor dem DC-Schalter anzubringen. Die modulspezifischen Sicherungslasttrennschalter sind auf die vertikale Platte zu installieren. Montagesatz- Schrankbreite Anz. Bestellnummer Abbildung nummer 400 mm 3AXD50000456772 A-4-1234-403-VX Bestellnummer der Anleitung: 3AXD50000450060 600 mm 3AXD50000456819 A-6-1234-402-VX Bestellnummer der Anleitung:...
  • Seite 257 Bestellangaben 257 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer In 400 oder 600 mm breite Schaltschränke in- 1 pro Modul 3AXD50000456796 A-X-5-356-VX stallierte R5i Module Bestellnummer der Anlei- tung: 3AXD50000458424...
  • Seite 258 • Wechselrichtermodul mit Regelungseinheit ZCU • Memory Unit ZMU mit ACS880 Haupt-Regelungsprogramm. Zum Beispiel Weitere Informationen zur Verfügbarkeit anderer Regelungs- ACS880-104-0210A-3 programme erhalten Sie von Ihrer ABB-Vertretung. [Modultyp] +C132 • Marine-Typzulassung. Zu weiteren Informationen, siehe ACS880+C132 marine type-approved drive modules and module Zum Beispiel packages supplement (3AXD50000037752 [Englisch]).
  • Seite 259 Bestellangaben 259 Bedienpanel ￭ Das Bedienpanel ist nicht im Lieferumfang des Moduls enthalten, sondern muss separat bestellt werden. Ein Bedienpanel wird für die Inbetriebnahme eines ACS880 Frequenzumrichtersystems benötigt, auch dann wenn das PC-Tool Drive composer verwendet wird. Das Bedienpanel kann mit dem Türmontagesatz bündig in die Schranktür eingebaut werden.
  • Seite 260 260 Bestellangaben Weitere Informationen zu den Türmontagesätzen wie z. B. dem Inhalt finden Sie in den Montagehandbüchern. DPMP-01 mounting platform for control panels installation guide • (3AUA0000100140 [Englisch]) • DPMP-02/03 mounting platform for control panels installations guide (3AUA0000136205 [Englisch]). Komponenten auf der DC-Seite ￭...
  • Seite 261 Bestellangaben 261 Sie sicher, dass der Strom im Antriebssystem nicht die Strombelastbarkeit der Stromschienen übersteigt. Montagesatznum- Verwendung bei… Anz. Bestellnummer Abbildung VX25 Schrank Montagesatz 3AXD50000333387 A-468-X-001-VX pro Schrank Dokumentennummer der Anleitung: 3AXD50000333639...

  • Seite 262: Montagesätze Für Dc-Schalter/Trennschalter

    262 Bestellangaben DC-Sicherungen (IEC, UL) Sicherung Modultyp ACS880-104-… Anz. Bestellnummer Grö- Daten ße (Bussmann) 0110A-5 170M4409 250 A, 690 V 3AUA0000066038 0140A-3 0140A-5 170M4410 315 A, 690 V 3AXD50000000234 0170A-3 0170A-5 170M4412 400 A, 690 V 3AXD50000000238 0200A-5 0210A-3 170M4413...

  • Seite 263: Lade-Montagesatz (Nur R7I)

    3AXD50000001328 0350A-3 0340A-5 0220A-7 3AXD50000018982 0270A-7 Inhalt des Zubehörsatzes • ABB AF190-30-00-13 Ladeschütz (3AXD50000415984) • 2 Stück CEL19-10 Hilfskontakte (3AXD50000415991) • 2 Stück 36 Ohm Ladewiderstand (3AUA0000088634) • Drahtsatz (3AXD50000001360 für 400 und 500 V Typen, 3AXD50000005981 für 690 V).

  • Seite 264: Dc-Anschlussmontagesatz (Für Rittal Vx25 Schränke)

    264 Bestellangaben DC-Anschlussmontagesatz (für Rittal VX25 Schränke) Dieser Montagesatz enthält die Stromschienen vom DC-Bus zum Modul sowie Luftführung, Montageplatte, Isolatoren und Schrauben. Der Montagesatz enthält die elektrischen Komponenten (wie DC-Sicherungen, DC-Schalter/Trennschalter und Ladekomponenten), wenn diese erforderlich sind; beachten Sie, dass die elektrischen Teile, wie oben detailliert angegeben, separat bestellt werden müssen.
  • Seite 265 Bestellangaben 265 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer Baugröße R6i mit DC- Schalter/Trennschalter 3AXD50000459117 A-4-6-285-VX (UL) Bestellnummer der Anleitung: 3AXD50000445325 Baugröße R7i ohne DC- Schalter/Trennschalter 3AXD50000459094 A-4-67-283-VX oder Ladestromkreis Bestellnummer der Anleitung: 3AXD50000444489 Baugröße R7i (400/500 V) ohne DC-Schalter/Trenn- 3AXD50000459063 A-4-7-282-VX schalter, mit Ladestrom-...

  • Seite 266: Dc-Stromschienen Mit Gleichtaktfilter-Halterung (Für Rittal Vx25 Schränke)

    266 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer Baugröße R7i (400/500 V) mit DC-Schalter/Trenn- 3AXD50000459056 A-4-7-280-VX schalter und Ladestrom- kreis Bestellnummer der Anleitung: 3AXD50000445257 Baugröße R7i (690 V) mit DC-Schalter/Trennschalter 3AXD50000459070 A-4-7-286-VX und Ladestromkreis Bestellnummer der Anleitung: 3AXD50000445356 DC-Stromschienen mit Gleichtaktfilter-Halterung (für Rittal VX25 Schränke) Dieser Montagesatz enthält die Stromschienen zum Anschluss an den DC-Eingang des Wechselrichtermoduls.

  • Seite 267: Dc-Stromschienen Mit Sicherung Und Gleichtaktfilterhalterungen (Für Standard-Schaltschränke)

    Bestellangaben 267 DC-Stromschienen mit Sicherung und Gleichtaktfilterhalterungen (für Standard-Schaltschränke) Dieser Montagesatz enthält die Stromschienen zum Anschluss an den DC-Eingang des Wechselrichtermoduls. Dieser Montagesatz ist auf dem Modul montiert. Er verfügt über Schrauben für den Anschluss der Kabelschuhe sowie eine Halterung für die DC-Sicherungen und Gleichtaktfilter.
  • Seite 268 268 Bestellangaben Komponenten auf der AC-Seite ￭ AC-Stromschienen-Montagesatz Dieser Montagesatz enthält die Stromschienen für den Anschluss des Motorkabels. Beachten Sie, dass die dU/dt-Ausgangsfilter (falls erforderlich) separat bestellt werden müssen (siehe unten) Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 3AXD50000459032 A-4-67-181-VX (ohne Ausgangsfilter) Bestellnummer der Anleitung: 3AXD50000452798...

  • Seite 269: Zubehör Und Werkzeuge Für Die Mechanische Installation

    Bestellangaben 269 Zubehör und Werkzeuge für die mechanische Installation ￭ Diese Zubehörsätze enthalten Teile, die für den Einbau des Wechselrichtermoduls in den Rittal VX25 Schaltschrank erforderlich sind. Montageteile der Wechselrichtermodule Dieser Montagesatz enthält die Schienen, auf denen das Wechselrichtermodul sitzt, sowie Luftschottbleche zur Verhinderung eines unerwünschten Luftstroms seitlich am Modul.
  • Seite 270 270 Bestellangaben Baugröße Schrank Anz. Bestellnummer Abbildung Rittal VX25 3AXD50000439997 Bestellnummer der Anleitung: 3AXD50000210268, 3AXD50000439409...
  • Seite 271 Bestellnummer Baugröße Anz. (Optionen siehe unten) = 400 V ACS880-104-0470A-3 ACS880-104-0470A-3 ACS880-104-0640A-3 ACS880-104-0640A-3 ACS880-104-0760A-3 ACS880-104-0760A-3 ACS880-104-0900A-3 ACS880-104-0900A-3 ACS880-104-1250A-3 2×R8i ACS880-104-0640A-3 +E205 ACS880-104-1480A-3 2×R8i ACS880-104-0760A-3 +E205 ACS880-104-1760A-3 2×R8i ACS880-104-0900A-3 +E205 ACS880-104-2210A-3 3×R8i ACS880-104-0760A-3 +E205 ACS880-104-2610A-3 3×R8i ACS880-104-0900A-3 +E205 ACS880-104-3450A-3 4×R8i ACS880-104-0900A-3 +E205 ACS880-104-4290A-3 5×R8i...
  • Seite 272 272 Bestellangaben Wechselrichtereinheit Verwendete Module Bestellnummer Baugröße Anz. (Optionen siehe unten) ACS880-104-0340A-7 ACS880-104-0340A-7 +E205 ACS880-104-0410A-7 ACS880-104-0410A-7 +E205 ACS880-104-0530A-7 ACS880-104-0530A-7 +E205 ACS880-104-0600A-7 ACS880-104-0600A-7 +E205 ACS880-104-0800A-7 2×R8i ACS880-104-0410A-7 +E205 ACS880-104-1030A-7 2×R8i ACS880-104-0530A-7 +E205 ACS880-104-1170A-7 2×R8i ACS880-104-0600A-7 +E205 ACS880-104-1540A-7 3×R8i ACS880-104-0530A-7 +E205 ACS880-104-1740A-7 3×R8i...
  • Seite 273 Bestellangaben 273 Hinweis: Die folgenden Komponenten sind ebenfalls für die Zusammenstellung einer betriebsfähigen Wechselrichtereinheit erforderlich und müssen separat bestellt werden: • Zur Inbetriebnahme eines ACS880 Frequenzumrichtersystems ist auch dann ein ACS-AP-x Bedienpanel erforderlich, wenn das PC-Tool Drive Composer verwendet wird. ACS-AP-W Bedienpanels siehe folgenden Abschnitt. •...
  • Seite 274 274 Bestellangaben Bedienpanel Das Bedienpanel ist nicht im Lieferumfang des Moduls enthalten, sondern muss separat bestellt werden. Ein Bedienpanel wird für die Inbetriebnahme eines ACS880 Frequenzumrichtersystems benötigt, auch dann wenn das PC-Tool Drive composer verwendet wird. Das Bedienpanel kann mit dem Türmontagesatz bündig in die Schranktür eingebaut werden.

  • Seite 275: Steuerungs- Und Regelungselektronik Wechselrichter-Regelungseinheit

    Regelungseinheit hängt von der Anzahl der nachfolgend abgebildeten Wechselrichtermodulen ab. Die Regelungseinheit wird mit einer Memory Unit geliefert, die das ACS880 Hauptregelungsprogramm enthält, optional mit Applikationsprogrammierbarkeit. Weitere Informationen zur Verfügbarkeit anderer Regelungsprogramme erhalten Sie von Ihrer ABB-Vertretung. Typ der Regelungsein- Applikationsprogram- Baugröße...
  • Seite 276 276 Bestellangaben Hinweis: Stecker für X51, X52 und X53 sind im Modulpaket enthalten. Verwendung bei… Anz. Bestellnummer Daten Abbildung STV S 9 SB 1 pro 3AUA0000059813 500 V, 32 A, 9- polig Kabelsätze für die Funktion Reduzierter Betrieb Die Funktion „Reduzierter Betrieb“ (für Wechselrichtereinheiten der Baugröße 3×R8i und größer) ermöglicht den Betrieb mit eingeschränkter Stromaufnahme fortzusetzen, sogar wenn einige Module des Wechselrichters nicht in Betrieb sind.
  • Seite 277 Bestellangaben 277 Montageteile für den DC-Zwischenkreis (für Rittal VX25 Schaltschränke) Die Winkel in diesem Montagesatz dienen als Montagebasis der Stromschienen-Halterung des Rittal Flat-PLS DC-Bus und sorgen für eine korrekte Platzierung und Ausrichtung in der Schaltschrankreihe. Die in diesem Handbuch für Rittal VX25 Schaltschränke beschriebenen Konstruktionslösungen erfordern das Rittal Flat-PLS-Stromschienensystem.
  • Seite 278 278 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 400 mm VX25 Schalt- schrank ohne DC-Schal- 3AXD50000337415 A-4-8-252-VX ter/Trennschalter und La- defunktion Bestellnummer der Anleitung: 3AXD50000345151 600 mm VX25 Schalt- schrank ohne DC-Schal- 3AXD50000337521 A-6-8-255-VX ter/Trennschalter und La- defunktion Bestellnummer der Anleitung: 3AXD50000342471 400/600 mm VX25 Schalt- 1 pro...
  • Seite 279 Bestellangaben 279 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 3AXD50000337439 A-4-8-288-VX Bestellnummer der Anleitung: 400 mm VX25 Schalt- 3AXD50000342501 schrank mit DC-Schal- ter/Trennschalter und La- defunktion 3AXD50000337422 A-4-8-290-VX Bestellnummer der Anleitung: 3AXD50000345236 3AXD50000337545 A-6-8-289-VX Bestellnummer der Anleitung: 600 mm VX25 Schalt- 3AXD50000342860 schrank mit DC-Schal- ter/Trennschalter und La-...

  • Seite 280: Dc-Anschlussteile 1 Von 2 (Für Standard-Schaltschränke)

    280 Bestellangaben DC-Anschlussteile 1 von 2 (für Standard-Schaltschränke) Diese Teile bilden den DC-Anschluss zwischen Eingangsstromschienen und den DC-Sicherungen (einschließlich gegebenenfalls einer Montagebasis für die Ladekomponenten). Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 400 mm Standard-Schalt- schrank ohne DC-Schal- 3AXD50000006418 A-4-8-256 ter/Trennschalter und La- defunktion Bestellnummer der Anleitung:...
  • Seite 281 Bestellangaben 281 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 3AXD50000044559 A-4-8-292 400 mm Standard-Schalt- Bestellnummer der Anleitung: 3AXD50000043644 schrank mit DC-Schal- ter/Trennschalter und La- defunktion 3AXD50000044582 A-4-8-295 Bestellnummer der Anleitung: 3AXD50000043686 3AXD50000044560 A-6-8-293 Bestellnummer der Anleitung: 3AXD50000043784 600 mm Standard-Schalt- schrank mit DC-Schal- ter/Trennschalter und La- defunktion...

  • Seite 282: Dc-Anschlussteile 2 Von 2 (Für Rittal Vx25 Oder Standard-Schaltschränke)

    282 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 3AXD50000044581 A-8-8-294 Bestellnummer der Anleitung: 3AXD50000044586 800 mm Standard-Schalt- schrank mit DC-Schal- ter/Trennschalter und La- defunktion 3AXD50000044584 A-8-8-297 Bestellnummer der Anleitung: 3AXD50000044574 DC-Anschlussteile 2 von 2 (für Rittal VX25 oder Standard-Schaltschränke) Diese Teile schließen die DC-Sicherungen an das Wechselrichtermodul an.
  • Seite 283 Bestellangaben 283 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 1 pro 3AXD50000044551 A-468-8-247 Bestellnummer der Anleitung: 3AXD50000043411 Alle VX25 und Standard- Schaltschränke mit DC- Hinweis: Filter sind separat Schalter/Trennschalter und zu bestellen Ladefunktion 1 pro 3AXD50000044553 A-468-8-248 Bestellnummer der Anleitung: 3AXD50000043466 Gleichtaktfilter Die Gleichtaktfilterung reduziert Lagerströme und ist für die elektromagnetische...
  • Seite 284 284 Bestellangaben DC-Sicherungen (IEC, UL) Sicherung Typ der Einheit ACS880-104-… Grö- Anz. Bestellnummer Daten ße 0470A-3 3AXD50000000148 Bussmann 170M6413 900 A, 690 V 0640A-3 68244463 Bussmann 170M6416 1250 A, 690 V 0760A-3 3AXD50000000150 Bussmann 170M6417 1400 A, 690 V 0900A-3...
  • Seite 285 Bestellangaben 285 Montagesätze für DC-Schalter/Trennschalter IEC – 230 V 50 Hz Typ der Einheit ACS880-104-… Schaltschranktyp Anz. Bestellnummer Schaltertyp 0470A-3 0440A-5 0340A-7 0640A-3 0590A-5 0410A-7 Rittal VX25 oder Stan- 3AXD50000009534 ABB OT1600E11 dard-Schaltschrank 0760A-3 0740A-5 0530A-7 0900A-3 0810A-5 0600A-7 1250A-3...
  • Seite 286 286 Bestellangaben IEC – 230 V 60 Hz Typ der Einheit ACS880-104-… Schaltschranktyp Anz. Bestellnummer Schaltertyp 0470A-3 0440A-5 0340A-7 0640A-3 0590A-5 0410A-7 Rittal VX25 oder Stan- 3AXD50000026854 ABB OT1600E11 dard-Schaltschrank 0760A-3 0740A-5 0530A-7 0900A-3 0810A-5 0600A-7 1250A-3 1150A-5 0800A-7 Rittal VX25 oder Stan-...

  • Seite 287: Lade-Montagesätze

    Der Lade-Montagesatz enthält die wichtigsten Teile des Ladekreises, wie den Ladeschalter (mit Welle, Griff, Klemmenabdeckungen und einem Satz Hilfskontakten), Sicherungen, Steckverbinder und Laderegler. Bitte beachten Sie, dass die Ladewiderstände oder LWL-Kabel nicht im Montagesatz enthalten sind und separat bestellt werden müssen. Typ der Einheit ACS880-104-… Schaltschranktyp Anz. Bestellnummer 0470A-3...
  • Seite 288 288 Bestellangaben Typ der Einheit ACS880-104-… Schaltschranktyp Anz. Bestellnummer 2210A-3 2150A-5 1540A-7 Rittal VX25 oder Stan- 2610A-3 2350A-5 1740A-7 3AXD50000009538 dard-Schaltschrank 3450A-3 3110A-5 2300A-7 4290A-3 3860A-5 2860A-7 Rittal VX25 oder Stan- 3AXD50000009538 dard-Schaltschrank 5130A-3 4610A-5 3420A-7 Inhalt des Zubehörsatzes Bestellnummer...
  • Seite 289 Bestellangaben 289 Ladewiderstände Typ der Einheit ACS880-104-… Schaltschranktyp Anz. Bestellnummer Daten 0470A-3 0440A-5 Rittal VX25 oder 0640A-3 0590A-5 Standard-Schalt- 10037531 24 Ohm 0760A-3 0740A-5 schrank 0900A-3 0810A-5 1250A-3 1150A-5 Rittal VX25 oder 1480A-3 1450A-5 Standard-Schalt- 10037531 24 Ohm schrank 1760A-3...
  • Seite 290 290 Bestellangaben Typ der Einheit ACS880-104-… Schaltschranktyp Anz. Bestellnummer Daten 0470A-3 0440A-5 Rittal VX25 oder 0640A-3 0590A-5 Standard-Schalt- 10037531 24 Ohm 0760A-3 0740A-5 schrank 0900A-3 0810A-5 1250A-3 1150A-5 Rittal VX25 oder 1480A-3 1450A-5 Standard-Schalt- 10037531 24 Ohm schrank 1760A-3 1580A-5...
  • Seite 291 Bestellangaben 291 Montagesatz- Verwendet mit Anz. Bestellnummer Abbildung nummer 1 pro Alle Schaltschranktypen 3AUA0000119227 A-468-8-100 Modul Bestellnummer der Anleitung: 3AUA0000118667 Montagesatz mit Ausgangsstromschienen und Abdeckungen Dieser Montagesatz enthält die Stromschienen für den Anschluss an den/die Kontaktapparat(e), die Stromschienen für den Anschluss des Motorkabels sowie die Abdeckungen.
  • Seite 292 292 Bestellangaben Diese Montagesätze haben Anschlusspunkte für Stromschienen, mit denen die Ausgänge der Wechselrichtermodule miteinander verbunden werden, unabhängig davon, ob sich die Module im selben Schaltschrank befinden oder nicht. Bei Verwendung dieser Montagesätze ist es möglich, einen gemeinsamen Ausgangsschrank einzurichten, an den alle Motorkabel angeschlossen werden. Montagesatz- Verwendung bei…...
  • Seite 293 Bestellangaben 293 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 600 mm VX25 Schaltschrank (Kabelanschluss mit Über- 3AXD50000337576 A-6-8-134-VX brückungsstromschienen) Bestellnummer der Anleitung: 3AXD50000345632 600 mm VX25 Schaltschrank (AC-Ausgangsstromschie- 3AXD50000337552 A-6-8-141-VX nen-Anschluss) Bestellnummer der Anleitung: 3AXD50000346196 400 mm Standard-Schalt- 3AXD50000006435 A-4-8-135 schrank (Kabelanschluss) Bestellnummer der Anleitung: 3AXD50000006497...
  • Seite 294 294 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 600 mm Standard-Schalt- 3AXD50000006491 A-6-8-136 schrank (Kabelanschluss) Bestellnummer der Anleitung: 3AXD50000006489 600 mm Standard-Schalt- schrank (Kabelanschluss mit 3AXD50000006493 A-6-8-138 Überbrückungsstromschie- nen) Bestellnummer der Anleitung: 3AXD50000006505 800 mm Standard-Schalt- 3AXD50000006492 A-8-8-137 schrank (Kabelanschluss) Bestellnummer der Anleitung: 3AXD50000006503 800 mm Standard-Schalt-...

  • Seite 295: Kabeleinführungsbausatz

    Bestellangaben 295 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer Standard-Schaltschrank (AC- 1 pro 3AXD50000008761 A-0-8-047 Ausgangsstromschienen) Modul Bestellnummer der Anleitung: 3AXD50000010859 Kabeleinführungsbausatz Der Kabeleinführungssatz, der auf dem Bodenblech des Schaltschranks zu installieren ist, enthält vier Durchführungen (60 mm Durchmesser) für Kabel mit Dichtungen, Drahtgeflecht für die 360°-Erdung sowie einer Zugentlastung.
  • Seite 296 296 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 400 mm Rittal VX25 3AXD50000337071 A-4-8-310-VX Schrank Bestellnummer der Anleitung: 3AXD50000335152 600 mm Rittal VX25 3AXD50000337514 A-4-8-309-VX Schrank Bestellnummer der Anleitung: 3AXD50000345052 400 mm Standard- 3AXD50000005875 A-4-8-315 Schaltschrank Bestellnummer der Anleitung: 3AXD50000005874...

  • Seite 297: Einschub-/Auszugsrampe

    Bestellangaben 297 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 600 mm Standard- 3AXD50000005876 A-6-8-311 Schaltschrank Bestellnummer der Anleitung: 3AXD50000005864 800 mm Standard- 3AXD50000005877 A-8-8-312 Schaltschrank Bestellnummer der Anleitung: 3AXD50000005848 Einschub-/Auszugsrampe Die Rampe kann beim Ein- oder Ausbau von Modulen mit Rollen verwendet werden. Die Rampe darf nicht bei Sockelhöhen über 100 mm (3,93 in) verwendet werden.

  • Seite 298: Blhf-Filter

    298 Bestellangaben Verwendung Montagesatz- Anz. Bestellnummer Abbildung bei… nummer 400 mm Rittal 3AXD50000331484 A-4-8-359-VX VX25 Schrank Bestellnummer der Anleitung: 3AXD50000335169 600 mm Rittal 3AXD50000337378 A-6-8-360-VX VX25 Schrank Bestellnummer der Anleitung: 3AXD50000335022 BLHF-Filter ￭ Filtermodule Filtermodul Bestellnummer BLHF-21-7+C188 3AXD50000766789 BLHF-21-7+C188+G427 3AXD50000766796 BLHF-22-7+C188 3AXD50000766802 BLHF-22-7+C188+G427...

  • Seite 299: Obere/Untere Führung Des Filtermoduls

    Bestellangaben 299 Obere/untere Führung des Filtermoduls Dieser Montagesatz enthält die Schienen, die das Filtermodul oben und unten führen. Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 600 mm Rittal VX25 3AXD50000883080 A-6-8-335-VX Schrank Bestellnummer der Anleitung: 3AXD50000883684 800 mm Rittal VX25 3AXD50000883233 A-8-8-336-VX Schrank...

  • Seite 300: Ac-Anschlusspunkte

    300 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 800 mm Standard- 3AXD50000883318 A-8-8-338 Schaltschrank Bestellnummer der Anleitung: 3AXD50000887071 AC-Anschlusspunkte Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 600 mm Rittal VX25 Schrank 3AXD50000885053 A-6-8-118-VX (AC-Eingangsstromschienen) Bestellnummer der Anleitung: 3AXD50000887347 600 mm Rittal VX25 oder Standard-Schaltschrank (AC- 3AXD50000883219 A-X-8-149...
  • Seite 301 Bestellangaben 301 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 600 mm Rittal VX25 Schrank 3AXD50000883103 A-6-8-112-VX (AC-Stromschienen) Bestellnummer der Anleitung: 3AXD50000887231 800 mm Rittal VX25 Schrank (AC-Anschluss-Stromschie- 3AXD50000883264 A-8-8-116-VX nen) Bestellnummer der Anleitung: 3AXD50000887576...
  • Seite 302 302 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 800 mm Rittal VX25 3AXD50000883257 A-8-8-113-VX Schrank(AC-Stromschienen) Bestellnummer der Anleitung: 3AXD50000887569 600 mm Standardschrank (AC- 3AXD50000885060 A-6-8-119 Eingangsstromschienen) Bestellnummer der Anleitung: 3AXD50000887323...
  • Seite 303 Bestellangaben 303 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer 600 mm Standardschrank (AC- 3AXD50000883295 A-6-8-114 Stromschienen) Bestellnummer der Anleitung: 3AXD50000887330 800 mm Standardschrank (AC- 3AXD50000883332 A-8-8-115 Stromschienen) Bestellnummer der Anleitung: 3AXD50000887316 800 mm Standardschrank (AC- 3AXD50000883349 A-8-8-117 Anschluss-Stromschienen) Bestellnummer der Anleitung: 3AXD50000887088...

  • Seite 304: Abdeck-/Trennbleche

    304 Bestellangaben Abdeck-/Trennbleche Der Montagesatz enthält die Abdeckung mit den notwendigen Halterungen und Schrauben. Verwendung Montagesatz- Anz. Bestellnummer Abbildung bei… nummer 600 mm Rittal 3AXD50000883226 A-6-8-362-VX VX25 Schrank Bestellnummer der Anleitung: 3AXD50000887286 800 mm Rittal 3AXD50000883271 A-8-8-363-VX VX25 Schrank Bestellnummer der Anleitung: 3AXD50000888016...

  • Seite 305: Schrankbelüftung

    Bestellangaben 305 Schrankbelüftung Lufteinlass-Montagesätze ￭ Lufteinlass-Montagesätze 400 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000117002 A-4-X-021 Dokumentennummer der Anlei- tung: 3AUA0000116879 IP42 3AUA0000117007 A-4-X-024 Dokumentennummer der Anlei- tung: 3AUA0000116873 IP54 3AXD50000009184 A-4-X-027 Dokumentennummer der Anlei- tung: 3AXD50000009989...

  • Seite 306: Lufteinlass-Montagesätze 600 Mm Schrank

    306 Bestellangaben Lufteinlass-Montagesätze 600 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000117003 A-6-X-022 Dokumentennummer der Anlei- tung: 3AUA0000116880 IP42 3AUA0000117008 A-6-X-025 Dokumentennummer der Anlei- tung: 3AUA0000116874 IP54 3AXD50000009185 A-6-X-028 Dokumentennummer der Anlei- tung: 3AXD50000009990...

  • Seite 307: Lufteinlass-Montagesätze 800 Mm Schrank

    Bestellangaben 307 Lufteinlass-Montagesätze 800 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 3AUA0000117005 A-8-X-023 Dokumentennummer der Anlei- tung: 3AUA0000116887 IP42 3AUA0000117009 A-8-X-026 Dokumentennummer der Anlei- tung: 3AUA0000116875 IP54 3AXD50000009186 A-8-X-029 Dokumentennummer der Anlei- tung: 3AXD50000010001...

  • Seite 308: Luftauslass-Montagesätze

    308 Bestellangaben Luftauslass-Montagesätze ￭ Luftauslass-Montagesätze 400 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 (IEC) 3AUA0000125203 A-4-X-042 Dokumentennummer der Anlei- tung: 3AXD50000001983 IP20 (IEC) 3AUA0000125201 A-4-X-062 Bestellnummer der Anleitung: 3AXD50000001982 Hinweis: Der Lüfter ist separat zu bestellen IP42 (IEC) 3AUA0000114968 A-4-X-040 Dokumentennummer der Anlei-...

  • Seite 309: Luftauslass-Montagesätze 600 Mm Schrank

    Bestellangaben 309 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP54 (IEC) 3AXD50000009187 A-4-X-064 Dokumentennummer der Anlei- tung: 3AXD50000010284 Hinweis: Der Lüfter ist separat zu bestellen IP54 (UL) 3AXD50000010362 A-4-X-067 Dokumentennummer der Anlei- tung: 3AXD50000010284 Hinweis: Der Lüfter ist separat zu bestellen Luftauslass-Montagesätze 600 mm Schrank Montagesatz- Verwendung bei…...
  • Seite 310 310 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 (IEC) 3AUA0000125202 A-6-X-063 Bestellnummer der Anleitung: 3AXD50000001980 Hinweis: Der Lüfter ist separat zu bestellen IP42 (IEC) 3AUA0000114789 A-6-X-041 Dokumentennummer der Anlei- tung: 3AUA0000115166 IP42 (IEC) 3AUA0000114971 A-6-X-061 Bestellnummer der Anleitung: 3AUA0000115152 Hinweis: Der Lüfter ist separat zu bestellen...

  • Seite 311: Luftauslass-Sätze 800 Mm Schrank

    Bestellangaben 311 Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP54 (UL) 3AXD50000010327 A-6-X-066 Dokumentennummer der Anlei- tung: 3AXD50000010004 Hinweis: Der Lüfter ist separat zu bestellen Luftauslass-Sätze 800 mm Schrank Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP20 (IEC) 3AUA0000125203 A-4-X-042 Dokumentennummer der Anlei- tung: 3AXD50000001983 IP20 (IEC)
  • Seite 312 312 Bestellangaben Montagesatz- Verwendung bei… Anz. Bestellnummer Abbildung nummer IP42 (IEC) 3AUA0000114967 A-4-X-060 Bestellnummer der Anleitung: 3AUA0000115290 Hinweis: Der Lüfter ist separat zu bestellen IP54 (IEC) 3AXD50000009187 A-4-X-064 Dokumentennummer der Anlei- tung: 3AXD50000010284 Hinweis: Der Lüfter ist separat zu bestellen IP54 (UL) 3AXD50000010362 A-4-X-067...

  • Seite 313: Lüfter (Baugrößen R1I

    Bestellangaben 313 Lüfter (Baugrößen R1i…R4i) ￭ Im Luftauslassgehäuse müssen ein oder zwei Lüfter installiert werden, damit eine ausreichende Kühlung des Schaltschranks sichergestellt wird. Komponente Schrankbreite / Schutzart Anz. Bestellnummer (Hilfsspannung) Name Daten 0,77 A; 230 V; 96 W; Lüfter 3AXD50000000592 400 mm, 600 mm / IP20, 50/60 Hz IP42...
  • Seite 314 314 Bestellangaben Komponente Schrankbreite / Schutzart Anz. Bestellnummer (Hilfsspannung) Name Daten 3,1 A; 115 V; 300 W; 50 Hz Lüfter 64750062 3,9 A; 115 V; 430 W; 60 Hz 400 mm / IP54 Kondensator 25 μF, 220 V 68713188 (115 V 50/60 Hz) Anschluss STECKER;...
  • Seite 315 Bestellangaben 315 • Federklemmenblock Phoenix Contact ST 2,5-DIO/L-R - 3036262 mit einer 1N4007 Diode • Relpol PI84-24DC-M41G Relais • Nennlast (Kapazität): 8 A / 24 V DC • Nennleistungsaufnahme: 0,40 … 0,48 W DC • GZT80 Relaissockel • Leiter 600 mm von AWG24, 300 V, UL1569 (oder ähnliches Material, nur für die PVC-Isolation) •...

  • Seite 316: Lüfter (Baugröße R5I)

    316 Bestellangaben Lüfter (Baugröße R5i) ￭ Ein Lüfter ist im Luftauslass zu installieren, um ausreichende Kühlung des Schranks sicherzustellen. Komponente Schrankbreite / Schutzart Anz. Bestellnummer (Hilfsspannung) Name Daten 0,77 A; 230 V; 96 W; Lüfter 3AXD50000000592 400 mm, 600 mm / IP20, 50/60 Hz IP42 Anschluss...

  • Seite 317: Lüfter (Baugröße R6I

    Bestellangaben 317 Komponente Schrankbreite / Schutzart Anz. Bestellnummer (Hilfsspannung) Name Daten 2,3 A; 230 V; 540 W; 50 Hz Lüfter 3AXD50000006111 3 A; 230 V; 690 W; 60 Hz 600 mm / IP54 Kondensator 12 μF, 600 V 3AXD50000006885 (230vV 50/60 Hz) Anschluss STECKER;...

  • Seite 318: Lüfter (Baugröße R8I)

    318 Bestellangaben Lüfter (Baugröße R8i) ￭ Komponente Schrankbreite / Schutzart Anz. Bestellnummer (Hilfsspannung) Name Daten 1,1 A; 230 V; 240 W; 50 Hz Lüfter 3AXD50000006934 1,45 A; 230 V; 350 W; 60 Hz 400 mm / IP54 Kondensator 6 μF, 600 V 3AXD50000006959 (230 V 50/60 Hz) Anschluss...

  • Seite 319: Technische Daten

    Technische Daten 319 Technische Daten Inhalt dieses Kapitels Dieses Kapitel enthält die technischen Daten der Wechselrichtermodule und der dazugehörenden Komponenten. Nenndaten Ein- Nenndaten, Ausgang Typ der gangs- Wechsel- Leichter Überlast- nennda- Kein Überlastbetrieb Überlastbetrieb richter- Baugrö- betrieb einheit ße ACS880- 104- …...
  • Seite 320 320 Technische Daten Ein- Nenndaten, Ausgang Typ der gangs- Wechsel- Leichter Überlast- nennda- Kein Überlastbetrieb Überlastbetrieb richter- Baugrö- betrieb einheit ße ACS880- 104- … 0100A-3 0140A-3 0170A-3 0210A-3 0250A-3 0300A-3 0350A-3 0470A-3 0640A-3 0760A-3 0900A-3 1013 1080 1250A-3 2×R8i 1406 1630 1250 1200...
  • Seite 321 Technische Daten 321 Ein- Nenndaten, Ausgang Typ der gangs- Wechsel- Leichter Überlast- nennda- Kein Überlastbetrieb Überlastbetrieb richter- Baugrö- betrieb einheit ße ACS880- 104- … 0240A-5 0300A-5 0340A-5 0440A-5 0590A-5 0740A-5 0810A-5 1060 1150A-5 2×R8i 1294 1500 1150 1104 1450A-5 2×R8i 1631 1890 1450...

  • Seite 322: Definitionen

    Nenneingangsstrom (eff.) Nennausgangsstrom (Dauerbetrieb, ohne Überlast) Typische Motorleistung ohne Überlast Die HP-Nenndaten gelten für typische NEMA-Motorgrößen bei 460 V (ACS880-104-xxxxA-5) bzw. 575 V (ACS880-104-xxxxA-7). Scheinleistung ohne Überlast Dauerausgangsstrom (Effektivwert). 10% Überlast für die Dauer von einer Minute alle 5 Minuten zulässig.

  • Seite 323: Leistungsminderung

    Technische Daten 323 Leistungsminderung Durch die Umgebungslufttemperatur bedingte Leistungsminderung ￭ Im Temperaturbereich +40…50 °C (+104…122 °F) muss der Nennausgangsstrom um 1 Prozent pro 1 °C (1,8 °F) höherer Temperatur reduziert werden. Der Ausgangsstrom kann durch Multiplikation des in der Nenndaten-Tabelle angegebenen Stroms mit dem Leistungsminderungsfaktor (k) berechnet werden: 1.00 0.90...

  • Seite 324: Leistungsminderung In Abhängigkeit Von Der Schaltfrequenz

    ￭ Bei anderen Schaltfrequenzen als den Standard-Schaltfrequenzen ist eventuell eine Minderung des Ausgangsstrom erforderlich. Weitere Informationen hierzu erhalten Sie von ABB. Leistungsminderung in Abhängigkeit von der Ausgangsfrequenz ￭ Der Motorbetrieb mit einer Frequenz oberhalb von 150 Hz kann eine typspezifische Reduzierung des Ausgangsstroms erfordern.
  • Seite 325 Technische Daten 325 Typ der Wechsel- Verlustleistung Luftmenge Geräuschpegel DC-Kapazität richtereinheit /min dB(A) μF ACS880-104-… 0640A-3 6700 1300 13500 0760A-3 8600 1300 18000 0900A-3 10000 1300 18000 1250A-3 13000 2600 1530 27000 1480A-3 16000 2600 1530 36000 1760A-3 20000 2600...

  • Seite 326: Zulässige Montage-Ausrichtungen

    326 Technische Daten Typ der Wechsel- Verlustleistung Luftmenge Geräuschpegel DC-Kapazität richtereinheit /min dB(A) μF ACS880-104-… 2150A-5 24000 3900 2295 54000 2350A-5 27000 3900 2295 54000 3110A-5 36000 5200 3060 72000 3860A-5 44000 6500 3825 90000 4610A-5 53000 7800 4590 108000...

  • Seite 327: Abmessungen Und Gewichte

    Baugrößen R6i…R7i: Installation auf rechter Seite (Ansicht von vorne) zulässig. Baugröße R8i: Installation auf der rechten Seite zulässig (von vorne gesehen). Abmessungen und Gewichte Das Gewicht der ACS880-104 Module ist in der folgenden Tabelle angegeben. Abmessungen siehe das Kapitel Maßzeichnungen. Gewicht Wechselrichtermodultyp ACS880-104-…...

  • Seite 328: Erforderliche Abstände

    328 Technische Daten Gewicht Wechselrichtermodultyp ACS880-104-… 0300A-3 0300A-5 0220A-7 0350A-3 0340A-5 0270A-7 0470A-3 0440A-5 0340A-7 0640A-3 0590A-5 0410A-7 0760A-3 0740A-5 0530A-7 0900A-3 0810A-5 0600A-7 Erforderliche Abstände Darüber Darunter Vorne Links/rechts Wechselrichtermodultyp ACS880-104-… Zoll Zoll Zoll Zoll 003A6- 004A8- 004A8- 006A0-...
  • Seite 329 Technische Daten 329 Darüber Darunter Vorne Links/rechts Wechselrichtermodultyp ACS880-104-… Zoll Zoll Zoll Zoll 0110A-5 0140A- 0062A- 0140A-3 0170A-3 0170A-5 0082A- 0210A-3 0200A- 0250A- 0100A-7 0240A- 0130A-7 0300A- 0140A-7 0300A- 0190A-7 0350A- 0220A-7 0340A- 0270A-7 0470A- 0440A- 0340A- 0640A- 0590A- 0410A-7...

  • Seite 330: Typische Leistungskabelgrößen

    330 Technische Daten Typische Leistungskabelgrößen In den folgenden Tabellen ist die Strombelastbarkeit ( I ) für Aluminium- und Lmax Kupferkabel mit PVC/XLPE-Isolierung angegeben. Es wird der Korrekturfaktor K = 0,70 verwendet. Die Zeitkonstante ist die Temperatur-Zeitkonstante des Kabels. Die Kabeldimensionierung gilt für max. 9 nebeneinander auf einer Kabeltrasse verlaufende Kabel, drei Kabeltrassen übereinander, Umgebungstemperatur 30 °C (EN 60204-1 und IEC 60364-5-52).
  • Seite 331 Technische Daten 331 Kupferkabel PVC-Isolation XLPE-Isolation Leitertemperatur 70 °C Leitertemperatur 90 °C Größe [mm] Zeitkonst. [s] Zeitkonst. [s] Lmax Lmax 3 × 1,5 + 1,5 3 × 2,5 + 2,5 (3 × 4 + 4) 3 × 6 + 6 3 ×...

  • Seite 332: Einspeise- (Dc-) Anschluss

    332 Technische Daten Einspeise- (DC-) Anschluss Spannung ( U ACS880-104-xxxxx-3: 513…566 V DC. Dies ist auf dem Typenschild als typischer Eingangsspannungspegel (566 V DC) angegeben. ACS880-104-xxxxx-5: 513…707 V DC. Dies ist auf dem Typenschild als typischer Eingangsspannungspegel (566/679/707 V DC) angegeben.
  • Seite 333 Hinweis: Längere Kabel verursachen eine Reduzierung der Motorspannung, die die verfügbare Motorleistung begrenzt. Die Reduzierung hängt von der Länge und der Charakteristik des Motorkabels ab. Weitere Informationen hierzu erhalten Sie von ABB. Hinweis: Auch ein Sinusfilter (optional) am Fre- quenzumrichterausgang verursacht eine Reduzierung der Spannung. Ausgangsklemmen U2, V2, W2: 0,25 …...

  • Seite 334: Steuerkabelanschlüsse

    334 Technische Daten Ausgangsklemmen (Baugröße R8i) – Seiten- ansicht Stromschienen zum Kontaktapparat: M12. Anzugsmoment: 50 Nm (37 lbf·ft) Stromschienen an Isolatoren: M8. Anzugsmoment: 9 Nm (6,5 lbf·ft) Kabel zu den Stromschienen: M12 oder ½″. Anzugsmoment: 70 Nm (52 lbf·ft) Steuerkabelanschlüsse Siehe Kapitel Regelungseinheiten des Frequenzumrichters (Seite 343).

  • Seite 335: Umgebungsbedingungen

    Maximale Langzeit-Zugkraft: 1 N (3,6 lbf) • Biegebeanspruchung: max. 1000 Zyklen Antriebsprodukte von ABB verwenden im Allgemeinen optische Komponenten mit 5 und 10 MBd (Megabaud) aus der Versatile Link Serie von Avago Technologies. Hinweis: Der Typ der optischen Komponente steht nicht direkt mit der tatsächlichen Datenübertragungsgeschwindigkeit in Zusammenhang.

  • Seite 336: Farben

    IEC 60068-2-6:2007, Klassifizierung von Um- In Multidrive-Schrank von IEC/EN 60721-3-1:1997 weltbedingungen - Teil EN 60068-2-6:2008 ABB (ACS880-x07) ge- 3: Klassen von Umweltein- Klassifizierung von Um- Umgebungseinflüsse Teil prüft gemäß: flussgrößen und deren weltbedingungen - Teil 2: Prüfverfahren - Prü- Grenzwerte - Abschnitt Max.

  • Seite 337: Verpackung Der Optionsmodule

    Kunststoffteile mit einer entsprechenden Kennung versehen. Weitere Informationen zum Thema Umweltschutz und Recycling-Anweisungen für Recyclingbetriebe erhalten Sie von Ihrer ABB-Vertretung. Die Verwertung nach Ende der Lebensdauer muss entsprechend den internationalen und länderspezifischen Vorschriften erfolgen. Siehe ACS880 cabinet-installed drives and multidrive modules recycling instructions and environmental information (3AXD50000153909 [Englisch]).

  • Seite 338: Kennzeichnungen

    338 Technische Daten Kennzeichnungen Siehe Electrical planning instructions for ACS880 multidrive cabinets and modules (3AUA0000102324 [Englisch]). Energieeffizienzdaten (Ökodesign) Für den Frequenzumrichter/das Gerät werden keine Energieeffizienzdaten bereitgestellt. Multidrives und Multidrive-Module fallen nicht unter die Anforderungen der EU-Ökodesign-Anforderungen (Verordnung EU/2019/1781) oder die britischen Ökodesign-Anforderungen (Verordnung SI 2021 No.

  • Seite 339: Definitionen

    Technische Daten 339 Definitionen ￭ Einspeisefrequenz Dauerstromverbrauch cont Berechneter Laststrom beim Start start Dauereingangsleistung cont Spannungsanforderung Sicherungsdaten Aderendhülsen für 400 V und 500 V Einheiten ￭ Verlust- Nennda- Löschen von I leistung Klasse Beispiel bei I A eff. Bussmann FWP-10A14Fa Bussmann FWP-15A14Fa 660 (IEC) Bussmann FWP-20A14Fa...

  • Seite 340: Sicherungseinsätze Mit Quadratischem Keramikkörper Für 400 V Und

    340 Technische Daten Sicherungseinsätze mit quadratischem Keramikkörper für 400 V und ￭ 500 V Einheiten Verlust- Nennda- leistung Löschen von I Klasse Beispiel Größe bei I A eff. Bussmann 170M4409 21000 Bussmann 170M4410 42000 Bussmann 170M4412 91500 Bussmann 170M4413 120000 Bussmann 170M4414 170000 Bussmann 170M4416...

  • Seite 341: Anzugsmomente

    Technische Daten 341 Anzugsmomente Außer wenn ein Anzugsmoment speziell im Text angegeben wurde, können die folgenden Anzugsmomente verwendet werden. Elektrische Anschlüsse ￭ Größe Drehmoment Festigkeitsklasse 0,5 N (4,4 lbf·in) 4,6...8,8 1 N (9 lbf·in) 4,6...8,8 4 N (35 lbf·in) 9 Nm (6,6 lbf·ft) 22 N (16 lbf·ft) 42 N (31 lbf·ft) 70 Nm (52 lbf·ft)

  • Seite 342: Haftungsausschluss

    Sicherheitslücken und/oder Diebstahl von Daten oder Informationen zu schützen. Ungeachtet anders lautender Bestimmungen und unabhängig davon, ob der Vertrag gekündigt wird oder nicht, haften ABB und die mit ihr verbundenen Unternehmen unter keinen Umständen für Schäden und/oder Verluste im Zusammenhang mit solchen...

  • Seite 343: Regelungseinheiten Des Frequenzumrichters

    Regelungseinheiten des Frequenzumrichters 343 Regelungseinheiten des Frequenzumrichters Inhalt dieses Kapitels Dieses Kapitel • Beschreibt die Anschlüsse der im Frequenzumrichter verwendeten Regelungseinheit(en) • enthält die Spezifikationen der Eingänge und Ausgänge der Regelungseinheiten. Allgemeines Die ZCU-14 Regelungseinheit wird für Wechselrichtermodule der Baugrößen R1i…R4i sowie R6i und R7i verwendet, während die ZCU-12 bei Baugröße R5i zum Einsatz .

  • Seite 344: Layout Der Zcu-12

    344 Regelungseinheiten des Frequenzumrichters Layout der ZCU-12 Beschreibung Analogeingänge Analogausgänge X202 Digitaleingänge X208 X210 XDIO Digitaleingänge/-ausgänge XD24 Startsperre-Digitaleingang (DIIL) und X205 +24 V-Ausgang XD2D Umrichter-Umrichter-Verbindung (D2D) XPOW Eingang für externe Spannungsversor- gung X203 XRO1 Relaisaugang RO1 XRO2 Relaisaugang RO2 XRO3 Relaisaugang RO3 XSTO Anschluss Sicher abgeschaltetes Dreh-...

  • Seite 345: Layout Der Zcu-14

    Regelungseinheiten des Frequenzumrichters 345 Layout der ZCU-14 Beschreibung XPOW Eingang für externe Spannungsversor- gung XRO1 Analogeingänge Analogausgänge XD2D Umrichter-Umrichter-Verbindung (D2D) XRO2 XRO1 Relaisaugang RO1 XRO2 Relaisaugang RO2 XRO3 XRO3 Relaisaugang RO3 XD24 Startsperre-Digitaleingang (DIIL) und +24 V-Ausgang XPOW XDIO Digitaleingänge/-ausgänge J1, J2 Digitaleingänge XSTO...

  • Seite 346: Standard-E/A-Anschlussplan Des Wechselrichters Der Regelungseinheit (Zcu-1X)

    346 Regelungseinheiten des Frequenzumrichters Standard-E/A-Anschlussplan des Wechselrichters der Regelungseinheit (ZCU-1x) Anschluss Begriff Beschreibung XPOW Eingang für externe Spannungsversorgung +24VI +24VI 24 V DC, 2 A min. (ohne optionale Module) J1, J2, XAI Referenzspannungs- und Analogeingänge +VREF 11 V DC, R 1…10 kOhm +VREF -VREF...
  • Seite 347 Regelungseinheiten des Frequenzumrichters 347 Anschluss Begriff Beschreibung XD24 Hilfsspannungsausgang, Digital-Startsperre DIIL Startfreigabe DIIL +24VD +24VD +24 V DC 200 mA DICOM DICOM Digitaleingang Masse +24VD +24VD +24 V DC 200 mA DIOGND DIOGND Digitaleingang/-ausgang Masse XDIO Digitaleingänge/-ausgänge DIO1 Ausgang: betriebsbereit DIO1 DIO2 DIO2...

  • Seite 348: Aufbau Der Bcu-X2

    348 Regelungseinheiten des Frequenzumrichters Aufbau der BCU-x2 Beschreibung E/A-Anschlüsse (siehe die folgende Ab- bildung) SLOT 1 Anschluss für E/A-Erweiterungs-, Dreh- geber-Schnittstellen- oder Feldbus-Adap- termodul. (Dies ist der einzige Steckplatz für eine FDPI-02 Diagnose- und Bedien- panel-Schnittstelle.) SLOT 2 Anschluss für E/A-Erweiterungs-, Dreh- geber-Schnittstellen- oder Feldbus-Adap- termodul SLOT 3...
  • Seite 349 Regelungseinheiten des Frequenzumrichters 349 Beschreibung Analogeingänge Analogausgänge Digitaleingänge, Startsperre-Eingang (DIIL) XRO3 XD24 XPOW XDIO Digitaleingänge/-ausgänge XD2D Umrichter-Umrichter-Verbindung (D2D) XRO2 XD24 +24 V-Ausgang (für Digitaleingänge) XDIO XETH Ethernet-Anschluss – nicht verwendet XPOW Eingang für externe Spannungsversorgung XRO1 XRO1 Relaisaugang RO1 XRO2 Relaisaugang RO2 X485 XRO3...

  • Seite 350: Standard-E/A-Anschlussplan Der Wechselrichter-Regelungseinheit (A41)

    350 Regelungseinheiten des Frequenzumrichters Standard-E/A-Anschlussplan der Wechselrichter-Regelungseinheit (A41) In der nachfolgenden Tabelle ist die Verwendung der Anschlüsse der Wechselrichtereinheit beschrieben. Der für alle Schraubklemmen geeignete Kabelquerschnitt (sowohl für Litzen als auch massive Leiter) beträgt 0,5 … 2.5 mm (22 … 12 AWG). Das Anzugsmoment beträgt 0,45 Nm (4 lbf·in).
  • Seite 351 Regelungseinheiten des Frequenzumrichters 351 Klemme Beschreibung Stopp (0) / Start (1) Vorwärts (0) /Rückwärts (1) Quittieren Auswahl Beschl./Verzög.-Rampen Auswahl Konstantdrehzahl 1 (1 = Ein) Standardmäßig nicht benutzt. DIIL Betriebsfreigabe XDIO Digitaleingänge/-ausgänge DIO1 Ausgang: Bereit DIO2 Ausgang: Läuft DIOGND Digitaleingang/-ausgang Masse DIOGND Digitaleingang/-ausgang Masse XD24...
  • Seite 352 352 Regelungseinheiten des Frequenzumrichters Klemme Beschreibung X205 Anschluss für Memory Unit 1) 0 = Die mit Parameter 23.12/23.13 eingestellten Beschleunigungs- und Verzögerungsrampen sind aktiviert. 1 = Die mit Parameter 23.14/23.15 eingestellten Beschleunigungs- und Verzögerungsrampen sind aktiviert. 2) Konstantdrehzahl 1 wird mit Parameter 22.26 eingestellt. 3) Der Eingang DIIL ist auf das Stoppen der Einheit bei Wegfall des Eingangssignals konfiguriert.
  • Seite 353 Regelungseinheiten des Frequenzumrichters 353 Das folgende Schaltbild stellt die Standard-E/A-Anschlüsse an der Wechselrichter-Regelungseinheit (A41) dar. XRO1…XRO3 XSTO SGND DIIL XD24 +24VD +24VD AI1+ AI1- AI2+ AI2- AGND AGND Störung Gegebenenfalls kann ein Notstopp-Schalter an Klemme XSTO angeschlossen werden. Siehe Kapitel Funktion "Sicher abgeschaltetes Drehmoment".

  • Seite 354: Zusätzliche Informationen Zu Den Anschlüssen

    354 Regelungseinheiten des Frequenzumrichters Zusätzliche Informationen zu den Anschlüssen Externe Spannungsversorgung für die Regelungseinheit (XPOW) ￭ Die Regelungseinheit wird von einer 24 V DC, 2 A Spannungsquelle über Klemmenblock XPOW gespeist. Bei einer BCU Regelungseinheit kann eine zweite Spannungsquelle redundant an denselben Klemmenblock angeschlossen werden. Eine externe Spannungsversorgung wird empfohlen, wenn •...

  • Seite 355: Diil-Eingang

    Ein geschirmtes verdrilltes Leiterpaar für die Datenübertragung und einen Leiter oder ein anderes Leiterpaar für die Signalerde (Nennimpedanz 100 … 165 Ohm z. B. Belden 9842) für die Verdrahtung verwenden. ABB empfiehlt für eine optimale Störfestigkeit hochwertige Kabel. Das Kabel so kurz wie möglich halten. Unnötige...

  • Seite 356: Sicher Abgeschaltetes Drehmoment (Xsto, Xsto Out)

    356 Regelungseinheiten des Frequenzumrichters In der folgenden Abbildung ist die Verdrahtung zwischen den Regelungseinheiten dargestellt. ZCU-12 ZCU-14, BCU-x2 Abschluss EIN Abschluss AUS Abschluss EIN Sicher abgeschaltetes Drehmoment (XSTO, XSTO OUT) ￭ Siehe Kapitel Funktion "Sicher abgeschaltetes Drehmoment" (Seite 365). Hinweis: Der Eingang XSTO ist nur in der Wechselrichter-Regelungseinheit der Eingang für die Funktion Sicher abgeschaltetes Drehmoment.
  • Seite 357 Regelungseinheiten des Frequenzumrichters 357 SDHC-Speicherkarte gespeichert und können von ABB-Servicepersonal ausgelesen werden.

  • Seite 358: Anschlussdaten

    358 Regelungseinheiten des Frequenzumrichters Anschlussdaten Spannungsversorgung (XPOW) Klemmenblock-Rastermaß 5 mm, Leitergröße 0,5 … 2,5 mm (22…12 AWG) Anzugsmoment 0,45 Nm (4 lbf·in) 24 V (±10 %) DC, 2 A Eingang für externe Spannungsversorgung. An die BCU-x2 können für Redundanzzwecke zwei Einspeisung angeschlossen werden.
  • Seite 359 Regelungseinheiten des Frequenzumrichters 359 Referenzspannung für Analogeingänge Klemmenblock-Rastermaß 5 mm, Leitergröße 0,5 … 2,5 mm +VREF und VREF(XAI:1 und XAI:2) (22…12 AWG) Anzugsmoment 0,45 Nm (4 lbf·in) 10 V ±1% und –10 V ±1%, R 1…10 kOhm Last Maximaler Ausgangsstrom: 10 mA Analogeingänge AI1 und AI2 Klemmenblock-Rastermaß...
  • Seite 360 360 Regelungseinheiten des Frequenzumrichters Anschluss für sicher abgeschaltetes Klemmenblock-Rastermaß 5 mm, Leitergröße 0,5 … 2,5 mm Drehmoment (XSTO) (22…12 AWG) Anzugsmoment 0,45 Nm (4 lbf·in) Eingangsspannungsbereich: -3…30 V DC Logikpegel: "0" < 5 V, "1" > 17 V. Hinweis: Damit die Einheit starten kann, müssen beide Verbin- dungen "1"...

  • Seite 361: Bcu-X2 Isolations- Und Massediagramm

    Regelungseinheiten des Frequenzumrichters 361 BCU-x2 Isolations- und Massediagramm ￭ XPOW +24VI +24VI +VREF -VREF AGND AI1+ AI1- AI2+ AI2- AGND AGND XD2D BGND SHIELD XRO1, XRO2, XRO3 XD24 +24VD DICOM +24VD DIOGND XDIO DIO1 DIO2 DIOGND DIOGND DIIL XSTO SGND XSTO OUT SGND SGND...

  • Seite 362: Zcu-1X Isolations- Und Massediagramm

    362 Regelungseinheiten des Frequenzumrichters **Die maximale Gleichtaktspannung zwischen jedem AI-Eingang und AGND beträgt +30 V ZCU-1x Isolations- und Massediagramm ￭ XPOW +24VI +VREF -VREF AGND AI1+ AI1- Gleichtaktspannung zwischen AI2+ Kanälen ±30 V AI2- AGND AGND XD2D BGND XRO1, XRO2, XRO3 XD24 DIIL +24VD...
  • Seite 363 Regelungseinheiten des Frequenzumrichters 363 (ZCU-12) (ZCU-14) Die Masse der Digitaleingänge DI1...DI5 und DIIL (DICOM) ist von der DIO-Signalmasse getrennt (DIOGND). Isolationsspannung 50 V.

  • Seite 365: Funktion "Sicher Abgeschaltetes Drehmoment

    Funktion "Sicher abgeschaltetes Drehmoment" 365 Funktion "Sicher abgeschaltetes Drehmoment" Inhalt dieses Kapitels Dieses Kapitel enthält eine Beschreibung der Funktion "Sicher abgeschaltetes Drehmoment" (STO) des Frequenzumrichters sowie Anweisungen zur Verwendung der Funktion. Hinweis: In diesem Kapitel bezeichnet der Begriff ‚Antrieb‘ eine Wechselrichtereinheit im Antriebssystem.

  • Seite 366: Einhaltung Der Europäischen Maschinenrichtlinie Und Der Uk Supply Of Machinery (Safety) Regulations

    366 Funktion "Sicher abgeschaltetes Drehmoment" Drehmoment erzeugt wird. Wenn der Motor läuft und die Funktion "Sicher abgeschaltetes Drehmoment" aktiviert wird, trudelt der Motor bis zum Stillstand aus. Die Funktion "Sicher abgeschaltetes Drehmoment" hat einen redundanten Aufbau, d. h. bei der Implementierung der Sicherheitsfunktion müssen beide Kanäle verwendet werden.

  • Seite 367: Verdrahtung Und Anschlüsse

    Funktion "Sicher abgeschaltetes Drehmoment" 367 Verdrahtung und Anschlüsse Die elektrische Spezifikation des STO-Anschlusses finden Sie in den technischen Daten der Regelungseinheit Sicherheitsschalter ￭ In den unten abgebildeten Stromlaufplänen hat der Sicherheitsschalter die Kennung [K]. Dieser stellt eine Komponente genauso wie ein manuell bedienbarer Schalter, ein Notstopp- Drucktaster oder der Kontakt eines Sicherheitsrelais oder einer Sicherheits-SPS dar •...

  • Seite 368: Zweikanaliger Anschluss Mit Interner Spannungsversorgung

    368 Funktion "Sicher abgeschaltetes Drehmoment" Zweikanaliger Anschluss mit interner Spannungsversorgung ￭ Baugrößen R1i - R7i +24 V SGND UDC+ UDC– Frequenzumrichter Regelungseinheit Steuerlogik Motorausgang Sicherheitsschalter * "OUT1" bei Baugröße R5i...

  • Seite 369: Funktion "Sicher Abgeschaltetes Drehmoment"

    Funktion "Sicher abgeschaltetes Drehmoment" 369 Baugrößen R8i und Parallelschaltung nxR8i XSTO +24 V SGND XSTO OUT STO IN (X52) 24VDC CH1 SGND GND CH1 24VDC CH2 SGND GND CH2 STO IN (X52) STO OUT (X51) 24VDC CH1 24VDC CH1 GND CH1 GND CH1 24VDC CH2 24VDC CH2...

  • Seite 370: Ein Kanal-Anschluss Des Sicherheitsschalters

    370 Funktion "Sicher abgeschaltetes Drehmoment" Ein Kanal-Anschluss des Sicherheitsschalters ￭ +24 V SGND Hinweis: • Beide STO-Eingänge (IN1, IN2) müssen am Aktivierungsschalter angeschlossen sein. Ansonsten erfolgt keine SIL/PL-Klassifizierung • Bei der Verdrahtung unbedingt Potenzialfehler vermeiden. Deshalb geschirmte Kabel verwenden. Maßnahmen zur Vermeidung von Verdrahtungsfehlern siehe z. B. EN ISO 13849-2:2012, Tabelle D.4. Frequenzumrichter Regelungseinheit Sicherheitsschalter...

  • Seite 371: Mehrere Frequenzumrichter

    Funktion "Sicher abgeschaltetes Drehmoment" 371 Mehrere Frequenzumrichter ￭ Interne Spannungsversorgung XSTO +24 V SGND XSTO SGND XSTO SGND Frequenzumrichter Regelungseinheit Sicherheitsschalter * Die Klemmenbezeichnung kann je nach Frequenzumrichtertyp variieren...

  • Seite 372: Externe Spannungsversorgung

    372 Funktion "Sicher abgeschaltetes Drehmoment" Externe Spannungsversorgung 24 V DC – XSTO +24 V SGND XSTO SGND XSTO SGND Frequenzumrichter Regelungseinheit Sicherheitsschalter * Die Klemmenbezeichnung kann je nach Frequenzumrichtertyp variieren...

  • Seite 373: Funktionsprinzip

    Funktion "Sicher abgeschaltetes Drehmoment" 373 Funktionsprinzip Die Funktion "Sicher abgeschaltetes Drehmoment" wird aktiviert (der Sicherheitssschalter ist geöffnet oder die Sicherheitsrelais-Kontakte sind geöffnet). Die STO-Eingänge der Frequenzumrichter-Regelungseinheit schalten ab. Die Regelungseinheit schaltet die Steuerspannung der Ausgangs-IGBTs ab. Das Regelungsprogramm erzeugt entsprechend der Einstellung von Parameter 31.22 eine Meldung (siehe das Firmware-Handbuch des Frequenzumrichters).

  • Seite 374: Inbetriebnahme Einschließlich Validierung

    374 Funktion "Sicher abgeschaltetes Drehmoment" Inbetriebnahme einschließlich Validierung Um die Zuverlässigkeit einer Sicherheitsfunktion sicherzustellen, ist eine Überprüfung erforderlich. Der Endmonteur der Maschine muss die Funktion validieren, indem er eine Validierungsprüfung durchführt. Die Validierungsprüfung muss durchgeführt werden • bei der erstmaligen Inbetriebnahme der Sicherheitsfunktion, •...
  • Seite 375 Funktion "Sicher abgeschaltetes Drehmoment" 375 Maßnahme Prüfen Sie die Schaltkreisanschlüsse der Funktion "Sicher abgeschaltetes Drehmoment“ (STO) anhand des Stromlaufplans. Schließen Sie den Trenner und schalten Sie die Spannungsversorgung ein. Prüfen Sie die STO-Funktion bei gestopptem Motor: • Geben Sie einen Stoppbefehl an den Frequenzumrichter (falls in Betrieb) und warten Sie bis zum Stillstand der Motorwelle.

  • Seite 376: Verwendung / Funktion

    376 Funktion "Sicher abgeschaltetes Drehmoment" Verwendung / Funktion Öffnen Sie den Sicherungsschalter oder aktivieren Sie die Sicherheitsfunktion, die an den STO-Anschluss angeschlossen ist. Die STO-Eingänge an der Regelungseinheit des Frequenzumrichters werden spannungsfrei und die Regelungseinheit schaltet die Steuerspannung von den Ausgangs-IGBTs ab.
  • Seite 377 Funktion "Sicher abgeschaltetes Drehmoment" 377 WARNUNG! (Nur bei Permanentmagnet- oder Synchronreluktanzmotoren [SynRM]). Bei der Störung mehrerer IGBT-Leistungshalbleiter kann der Frequenzumrichter ein Einrastdrehmoment erzeugen, das die Motorwelle um maximal 180/ p Grad (bei Permanentmagnetmotoren) oder 180/2 p Grad (bei Synchronreluktanzmotoren [SynRM]) unabhängig von der Aktivierung der Funktion "Sicher abgeschaltetes Drehmoment"...

  • Seite 378: Wartung

    Komponentenaustausch erforderlich ist oder Parameter wieder hergestellt wurden, muss die in Abschnitt Ablauf der Validierungsprüfung (Seite 374) beschriebene Prüfung durchgeführt werden. Verwenden Sie nur von ABB zugelassene Ersatzteile. Protokollieren Sie alle Wartungsarbeiten und Aktivitäten über Funktionsprüfungen im Maschinen-Logbuch. Kompetenz ￭...

  • Seite 379: Störungssuche

    Folge. Weitere Informationen zu den vom Frequenzumrichter erzeugten Meldungen und der Weiterleitung von Stör- und Warnmeldungen an einen Ausgang der Regelungseinheit für die externe Diagnose enthält das Firmware-Handbuch des Frequenzumrichter-Regelungsprogramms. Störungen aller Art der STO-Funktion müssen ABB mitgeteilt werden.

  • Seite 380: Sicherheitsdaten

    380 Funktion "Sicher abgeschaltetes Drehmoment" Sicherheitsdaten Die Sicherheitsdaten für die Funktion "Sicher abgeschaltetes Drehmoment" sind im Folgenden angegeben. Hinweis: Die Sicherheitsdaten sind für redundante Verwendung berechnet und gelten nicht, wenn nicht beide STO-Kanäle verwendet werden. MTTF Baugrö- = 20 a) Cat.

  • Seite 381: Begriffe Und Abkürzungen

    Funktion "Sicher abgeschaltetes Drehmoment" 381 • Verzögerung der STO-Störungsanzeige (Parameter 31.22 ): < 500 ms Verzögerung der STO-Warnungsanzeige (Parameter 31.22 ): < 1000 ms • Begriffe und Abkürzungen ￭ Begriff oder Norm Beschreibung Abkürzung Cat. EN ISO 13849-1 Klassifizierung der sicherheitsbezogenen Teile eines Steuerungs- systems in Bezug auf ihre Störfestigkeit und die nachfolgende Reaktion bei Störungen und die durch die strukturelle Anordnung der Teile, die Störungserkennung und/oder durch ihre Zuverläs-...

  • Seite 382: Tüv-Zertifikat

    382 Funktion "Sicher abgeschaltetes Drehmoment" TÜV-Zertifikat ￭ Das TÜV-Zertifikat ist im Internet verfügbar unter www.abb.com/drives/documents.

  • Seite 383: Inhalt Dieses Kapitels

    Die internen Brems-Chopper von Wechselrichtermodulen der Baugrößen R1i…R4i können zur Widerstandsbremsung oder zum Bremsen anderer Module verwendet werden. Bremswiderstände sind bei ABB als Nachrüstsätze verfügbar und müssen in separaten Schaltschränken installiert werden. Nähere Informationen erhalten Sie von Ihrer ABB Vertretung.

  • Seite 384: Einschränkungen

    ￭ Nenndaten (Seite 389) enthält für jeden Wechselrichtertyp ein Beispiel für den geeigneten Brems-Chopper. Diese Widerstände sind bei ABB erhältlich. Wenn Sie einen Widerstand von einem anderen Anbieter beziehen, stellen Sie sicher, dass der Wert des kundenspezifischen Widerstands größer oder gleich dem zulässigen Mindestwiderstandswert ist: R ≥...

  • Seite 385: Auswahl Und Verlegung Der Bremswiderstandskabel

    Störabstrahlungen, die induktive Last und Spannungsspitzen über den IGBT-Halbleitern des Brems-Choppers. Hinweis: ABB kann die Einhaltung der EMV-Anforderungen bei Verwendung kundenspezifischer Bremswiderstände und Kabel nicht bestätigen. Der Kunde muss für die gesamte Installation die Einhaltung der EMV-Anforderungen in Betracht ziehen Maximale Kabellänge...

  • Seite 386: Schutz Des Systems Vor Thermischer Überlastung

    Sicherheitsgründen zwingend erforderlich, da das Wechselrichtermodul den Strom nicht unterbrechen kann, wenn der Chopper während einer Störung weiter Strom leitet. Ein Beispiel für einen Schaltplan ist nachfolgend abgebildet. ABB Widerstände sind standardmäßig mit einem temperaturgesteuerten Schutzschalter (1) ausgestattet. Der Schalter zeigt Übertemperatur und Überlast an.

  • Seite 387: Widerstandskabel Vor Kurzschluss Schützen

    Widerstandsbremsung mit Wechselrichtermodulen der Baugrößen R1i…R4i 387 Widerstandskabel vor Kurzschluss schützen ￭ Die DC-Sicherungen des Wechselrichtermoduls schützen auch das Widerstandskabel, wenn das Kabel mit dem Eingangskabel des Wechselrichter identisch ist. Mechanische Installation Alle Bremswiderstände müssen außerhalb des Frequenzumrichters installiert werden. Befolgen Sie die Anweisungen des Herstellers.

  • Seite 388: Inbetriebnahme

    Gleichen Sie die Betriebsgrenzen der Brems-Chopper aller Bremswechselrichter an. Für die Eingabe des Parameters 96.02 benötigen Sie einen Servicezugangscode, um die Betriebsgrenzenparameter aufzurufen. Um den Zugangscode zu erhalten, wenden Sie sich an Ihre ABB-Vertretung. • Alle laufenden Wechselrichter des Systems anhalten (auch Wechselrichter, die keine Bremsfunktion ausführen).

  • Seite 389: Technische Daten

    Technische Daten Nenndaten ￭ Nenndaten, Ausgang Beispiel für einen Bremswiderstand Wechselrichter- einheit – Typ brcont brmax ACS880-104-… N = 400 V 004A8-3 JBR-01 (Danotherm 006A0-3 CAR 155 D T 414 120R) 008A0-3 JBR-03 (Danotherm 0011A-3 CAR 200 D T 415 80R)

  • Seite 390: Definitionen

    390 Widerstandsbremsung mit Wechselrichtermodulen der Baugrößen R1i…R4i Nenndaten, Ausgang Beispiel für einen Bremswiderstand Wechselrichter- einheit – Typ brcont brmax ACS880-104-… 0025A-5 11,4 30,7 JBR-05 (Danotherm 0030A-5 11,4 30,7 CBR-V 330 D T 415 20R) 0035A-5 11,4 30,7 0050A-5 17,5 43,9...

  • Seite 391: Abmessungen Der Widerstände

    Widerstandsbremsung mit Wechselrichtermodulen der Baugrößen R1i…R4i 391 Abmessungen der Widerstände ￭...

  • Seite 392: Anschlüsse Für Widerstände An Wechselrichtermodule

    392 Widerstandsbremsung mit Wechselrichtermodulen der Baugrößen R1i…R4i Widerstandstyp Parameter JBR-01 JBR-03 JBR-04 JBR-05 JBR-06 Abmessung A mm (in.) 295 (11,61) 340 (13,39) – – – Abmessung B mm (in.) 155 (6,10) 200 (7,87) – – – Abmessung C mm (in.) 125 (4,92) 170 (6,69) –...

  • Seite 393: Maßzeichnungen

    Maßzeichnungen 393 Maßzeichnungen Inhalt dieses Kapitels Dieses Kapitel enthält Maßzeichnungen der ACS880-104 Wechselrichtermodule und der Zusatzkomponenten. Maßzeichnungen des meisten Montagezubehörs erhalten Sie auf Anfrage von ABB.

  • Seite 394: Baugröße R1I

    394 Maßzeichnungen Baugröße R1i...

  • Seite 395: Baugröße R2I

    Maßzeichnungen 395 Baugröße R2i...

  • Seite 396: Baugröße R3I

    396 Maßzeichnungen Baugröße R3i...

  • Seite 397: Baugröße R4I

    Maßzeichnungen 397 Baugröße R4i...

  • Seite 398: Baugröße R5I

    398 Maßzeichnungen Baugröße R5i...

  • Seite 399: Baugröße R6I

    Maßzeichnungen 399 Baugröße R6i...

  • Seite 400: Baugröße R7I

    400 Maßzeichnungen Baugröße R7i...

  • Seite 401: Baugröße R8I

    Maßzeichnungen 401 Baugröße R8i...
  • Seite 402 402 Maßzeichnungen...

  • Seite 403: Baugröße R8I Mit Option +P942

    Maßzeichnungen 403 Baugröße R8i mit Option +P942...
  • Seite 404 404 Maßzeichnungen...
  • Seite 405 Maßzeichnungen 405...

  • Seite 406: Steuerungs- Und Regelungselektronik

    406 Maßzeichnungen Steuerungs- und Regelungselektronik Regelungseinheit ZCU ￭ Hinweis: Das Steuerkabel-Erdungsblech kann entweder oben oder unten an der Regelungseinheit montiert werden.

  • Seite 407: Regelungseinheit Bcu

    Maßzeichnungen 407 Regelungseinheit BCU ￭...

  • Seite 408: Dpmp-01 Türmontagesatz

    ACX-AP-x_dimensions control panel with door mount kit.pdf 408 Maßzeichnungen Dimension drawings 155 ACX-AP-x control panel with door mounting kit DPMP-01 Türmontagesatz ￭ 81.0 [3.19] 86.5 [3.41] 123.1 [4.85] 125.0 [4.92] Öffnung in der Schaltschranktür: 109 mm × 223 mm (4,29 in. × 8,78 in.) Blechstärke: 1,5 …...

  • Seite 409: Dc-Sicherungen Und Sicherungsunterteile

    Maßzeichnungen 409 DC-Sicherungen und Sicherungsunterteile Sicherung, 14 × 51 mm ￭ 14.3 mm (0.563”) 50.8 mm (2.000”) 15.5 mm (0.610”) Mersen US141 (Z331153F) Sicherungslasttrennschalter (für 14 × 51 mm ￭ Sicherungen) Hinweis: Nur für Mikroschalter...

  • Seite 410: Sicherung, 27 × 60 Mm

    410 Maßzeichnungen Sicherung, 27 × 60 mm ￭ 60,3 60,3 Ø 5 7 mm Anzeigeweg Mersen US271MI (R227600C) Sicherungslasttrennschalter (für 27 × ￭ 60 mm Sicherungen) Fixation Fixation 5.25 Fixation 25.5...

  • Seite 411: Mersen Ps272Premcps (N220076) Sicherungslasttrennschalter

    Maßzeichnungen 411 Mersen PS272PREMCPS (N220076) Sicherungslasttrennschalter (für ￭ R5i, 27 × 60 mm Sicherungen) ø11.5 ø6.5 Abdeckungen für Doppelklemmen PS 27 Teilenummer: A 220087 Gewicht: 30 g Verpackung: 3 Paare MC PS 93 Anschlussabstand zwischen den Mittelpunkten 150 ohne Länge der Klemmenabdeckung W′: 240 mit Länge der Klemmenabdeckung 196 Abstandsfaktor bei einer 90°-Position des Sicherungshalters...

  • Seite 412: Dc-Sicherungsblöcke Für Baugröße R5I...r8I (Bussmann)

    412 Maßzeichnungen DC-Sicherungsblöcke für Baugröße R5i…R8i (Bussmann) ￭ 690 V Sicherungen (wie sie bei 400 und 500 V Einheiten verwendet werden) Größe mm (Zoll) mm (Zoll) mm (Zoll) mm (Zoll) mm (Zoll) mm (Zoll) 50 (1,97) 51 (2,01) 69 (2,72) 53 (2,09) 8 (0,31) 20 (0,79)

  • Seite 413: Schalteinrichtungen Und Ladekomponenten

    Maßzeichnungen 413 Schalteinrichtungen und Ladekomponenten OS_ Sicherungslasttrennschalter ￭ OS100GJ04FP 138...205 (OXP 6x161) 33,4 53,3/2,10 5,35...8,07 1,77 1,31 17,5 81/3,19 0,69 0,79 69/2,72 0,33 60/2,36 95,5 3,76 0,43 0,10 1,81 0,24 125,5 8,66 1,42 4,94 138,5 6,77 5,45 2,56 1,50 min 14 0,55 1,81 1,38...

  • Seite 414: Os160Gd04F Sicherungslasttrennschalter

    414 Maßzeichnungen OS160GD04F Sicherungslasttrennschalter 138...205 (OXP 6x161) 33.4 53.3 95.5 8.5 7.2 17.5 114.5 Back connection types: Ø9 >14 17.5 mm (in) 181,5 (7,15) 130 (5,12) 100 (3,94) 160 (6,30) 175 (6,89) 190 (7,48)

  • Seite 415: Os200Dz22F Sicherungslasttrennschalter

    Maßzeichnungen 415 OS200DZ22F Sicherungslasttrennschalter 40,5 OS 250:116/46 33,5 0,22 14 min 10,5 189...254 (OXP 6X210) OS_N3: 138,5 OS200 mm (Zoll) mm (Zoll) 149 (5,87) 8,4 (0,33) 199 (7,83) 8,6 (0,34) 36,5 (1,44) 165 (6,50) 144,5 (5,69) 80 (3,15) 135,5 (5,33) 191 (7,52) 43,5 (1,71) 95,5 (3,76)

  • Seite 416: Ot_ Schalter / Trennschalter

    416 Maßzeichnungen OT_ Schalter / Trennschalter ￭ OT200E11 a) Die Welle muss um mindestens 14 mm (0,55”) in den Schalter hineinreichen.

  • Seite 417: Ot200U11

    Maßzeichnungen 417 OT200U11 a) Die Welle muss um mindestens 14 mm (0,55”) in den Schalter hineinreichen.

  • Seite 418: Ot400E11

    418 Maßzeichnungen OT400E11 a) Die Welle muss um mindestens 20 mm (0,79”) in den Schalter hineinreichen.

  • Seite 419: Ot400E22

    Maßzeichnungen 419 OT400E22 a) Die Welle muss um mindestens 20 mm (0,79”) in den Schalter hineinreichen.

  • Seite 420: Ot400U11

    420 Maßzeichnungen OT400U11 a) Die Welle muss um mindestens 20 mm (0,79”) in den Schalter hineinreichen.

  • Seite 421: Ot400U22

    Maßzeichnungen 421 OT400U22 a) Die Welle muss um mindestens 20 mm (0,79”) in den Schalter hineinreichen.

  • Seite 422: Ot600U11, Ot630E11

    422 Maßzeichnungen OT600U11, OT630E11 a) Die Welle muss um mindestens 20 mm (0,79”) in den Schalter hineinreichen.

  • Seite 423: Ot1200U__, Ot1600E

    Maßzeichnungen 423 OT1200U__, OT1600E__ 4,21 4,80 4,80 3,23 223,2 9,13 8,79 5/16 4,57 8,11 5,31 6,93 7,44 251...380 (OXP12x280) 1,97 9,84...14,96 * ) N3 types 6,57 62,5 2,46 0,59 166,5 / 105 OT1000-1250E_ OT1600E_ 6,56 / 4,13 OT1000-1250X_ OT1600X_ OT800U_ 0,24 13,5 OT1200U_...

  • Seite 424: Ot2500E22

    424 Maßzeichnungen OT2500E22 13,5/0,53 3,35 5/16 0,24 376,5 14,83 0,79 1,57 8,27 * ) N3 types 0,98 0,98 251...380 (OXP12x280) 9,84...14,96 6,57 62,5 168/107,5 2,46 0,59 6,61/4,23 6,02 0,24 0,47 9,14 0,87 0,31 14,81 6,61 8,12 min 20 min 0,79 8,79 0,31 10,79...

  • Seite 425: Ohb_ Schaltergriffe

    Maßzeichnungen 425 OHB_ Schaltergriffe ￭ Hinweis: Die Zeichnungen sind nicht maßstabsgerecht. OHB65J6, OHB125J12, OHB145J12 Grifftyp Hinweise mm (Zoll) mm (Zoll) OHB65J6 65 (2,56) 6 × 6 (0,24 × 0,24) Mit OS_, OT200_ verwendet OHB125J12 125 (4,92) 12 × 12 (0,47 × 0,47) Verwendet mit OT400_ OHB145J12 145 (5,71)

  • Seite 426: Ohb274J12

    426 Maßzeichnungen OHB274J12 Die Bohrschablone ist identisch mit OHB65/125/145. Grifftyp Welle Hinweis mm (Zoll) mm (Zoll) OHB274J12 274 (10,79) 12 × 12 (0,47 × 0,47) Verwendet mit OT1200U22, OT1600E22 und OT2500E22 OA1G10/OA3G01 Hilfskontaktblöcke ￭ 2×0,75…2,5 mm (2×18…14 AWG) 0,8 Nm (7 lbf·in) Pozidriv M3.5 Form 2...

  • Seite 427: Af190-30-00-13 Schütz

    Maßzeichnungen 427 AF190-30-00-13 Schütz ￭ Bohrschablone...

  • Seite 428: Laderegler

    15 V DC, MAX 10mA OPER. TEMPERATURE MAX + °C STAT 1 15V 2 AUX2 3 GND 4 GND TO BE USED WITH STAT ABB DRIVES ONLY. MAXIMUM RATED SYSTEM VOLTAGE INV1 UL: 600 V AC IEC: 690 V AC STAT INV2 STAT INV3...

  • Seite 429: Ladewiderstand (Baugröße R7I)

    Maßzeichnungen 429 Ladewiderstand (Baugröße R7i) ￭ Ladewiderstand (Baugröße R8i) ￭ f×i D MAX f×i...

  • Seite 430: Weitere Komponenten

    430 Maßzeichnungen Weitere Komponenten Lüfter 3AXD5000000592 ￭ Lüfter 3AXD50000006111 ￭...

  • Seite 431: Du/Dt-Ausgangsfilter Für Baugrößen R1I

    Maßzeichnungen 431 dU/dt-Ausgangsfilter für Baugrößen R1i…R5i ￭ (Zoll) (Zoll) (lb) (lbf·in) (lbf·in) NOCH0016-60 – 0,2…10 (5,51) (7,68) (4,72) (3,35) (4,53) (3,279 (5,29) (35,40) (13,28) NOCH0030-60 – 0,5 … 16 (6,50) (8,46) (5,71) (4,25) (5,12) (3,74) (10,36) (35,40) (13,28) NOCH0070-60 – 10…35 (7,09) (10, 2 8)

  • Seite 432: Gleichtaktfilter

    432 Maßzeichnungen Gleichtaktfilter ￭ Kontaktapparat für Baugröße R8i ￭...
  • Seite 433 Maßzeichnungen 433...

  • Seite 434: Ausfahr-/Einschubrampe Für Module Der Baugröße R8I

    434 Maßzeichnungen Ausfahr-/Einschubrampe für Module der Baugröße R8i ￭...
  • Seite 435 Maßzeichnungen 435...
  • Seite 436 436 Stromlaufpläne...

  • Seite 437: 15. Stromlaufpläne

    Stromlaufpläne 437 15. Stromlaufpläne Inhalt dieses Kapitels Dieses Kapitel enthält Anschlussplanbeispiele für die gesamte Wechselrichtereinheit. Hinweis: Die Funktion "Sicher abgeschaltetes Drehmoment" (STO) wird nicht verwendet und wurde werksseitig, wie in den Diagrammen dargestellt, überbrückt. Informationen zur Realisierung der Funktion siehe Kapitel Funktion "Sicher abgeschaltetes Drehmoment"...

  • Seite 438: Baugröße R7I

    438 Stromlaufpläne Baugröße R7i ￭ Bezeichnung Komponente FDPI Diagnose- und Bedienpanel-Schnittstelle Aufbau eines Panel-Busses zwischen Wechselrichtermodulen ohne Frontabdeckung siehe Bedienpanelbus (Steuerung mehrerer Wechselrichte- reinheiten mit einem Bedienpanel) (Seite 189). DPMP-01 Montagesatz für Panel-Montageplattform (separat zu bestellen) ACS-AP-W und ACS-AP-I Bedienpanel Regelungseinheit ZCU F11.x DC-Sicherungen...

  • Seite 439: Baugrößen R1I

    DC SWITCH STATUS R1i 4mm2 BETATHERM FOR INVERTER 2 FOR INVERTER N R2i 10mm2 BETATHERM R3i 16mm2 BETATHERM R4i 35mm2 BETATHERM 29.12.2016 Vanin Oleg ACS880-104 Circuit Diagram 29.12.2016 Asikainen Mika INU Frames R1i-R4i Main Circuit, ZCU-14 Control Unit 1/2 3AXD10000016758 ABB Drives...

  • Seite 440: Baugrößen R1I

    I> =-X21 ;X51_24VP:1 026/12K =-X21 ;X51_24VP:2 026/12K =-T22 ;X22:11.1 230VAC =-X21 ;X22:1.1 >;11K11:A2 001/4K 24VDC ;X51_24VN:1 026/12K =-X22 ;X51_24VN:2 026/12K =-20PE 29.12.2016 Vanin Oleg ACS880-104 Circuit Diagram 29.12.2016 Asikainen Mika INU Frame R1i-R4i Aux.Voltage Supply, Roof fans 3AXD10000016758 ABB Drives...

  • Seite 441: Baugrößen R1I

    -X208 -X208 -XPOW -XPOW -XPOW -XPOW =-X51B =-X51B =-X51B =-X51B ;X51_24VP:1 020/5H ;X51_24VN:1 020/5J ;X51_24VP:2 020/5J ;X51_24VN:2 020/5K 29.12.2016 Vanin Oleg ACS880-104 Circuit Diagram 29.12.2016 Asikainen Mika INU Frames R1i-R4i ZCU-14 Control unit 2/2, Roof fan control 3AXD10000016758 ABB Drives...

  • Seite 442: Baugröße R5I - Blatt 001 (Hauptkreis, Regelungseinheit)

    DC SWITCH STATUS -X103 FOR INVERTER 1 FOR INVERTER 3 DC SWITCH STATUS DC SWITCH STATUS FOR INVERTER 2 FOR INVERTER N 29.12.2016 Vanin Oleg ACS880-104 Circuit Diagram 29.12.2016 Asikainen Mika INU R5i Main Circuit, ZCU-12 Control Unit 1/2 3AXD10000332272...

  • Seite 443: Baugröße R5I - Blatt 020 (Hilfsspannungsverteilung)

    I> I> I> =-X21 ;X51_24VP:1 026/12K =-X21 ;X51_24VP:2 026/12K =-T22 ;X22:11.1 230VAC =-X21 ;X22:1.1 ;K11:A2 001/4K 24VDC ;X51_24VN:1 026/12K =-X22 ;X51_24VN:2 026/12K =-20PE 29.12.2016 Vanin Oleg ACS880-104 Circuit Diagram 29.12.2016 Asikainen Mika INU R5i Aux. Voltage Supply, Roof fans 3AXD10000332272...

  • Seite 444: Baugröße R5I - Blatt 026 (Schaltschranklüfterregelung)

    =-A41.N -X210 -X210 -X210 -X210 -XPOW -XPOW -XPOW -XPOW =-X51B =-X51B =-X51B =-X51B ;X51_24VP:1 020/5H ;X51_24VN:1 020/5J ;X51_24VP:2 020/5J ;X51_24VN:2 020/5K 29.12.2016 Vanin Oleg ACS880-104 Circuit Diagram 29.12.2016 Asikainen Mika INU R5i ZCU-12 Control unit 2/2, Roof fan control 3AXD10000332272...

  • Seite 445: Baugröße R6I - Blatt 001 (Hauptstromkreis, Regelungseinheit)

    SWITCH S1 TERMINATED OPEN -DOOR =-A49 =-A48 =-1PE CONTROL PANEL DPMP-01 ACS-AP-W PANEL KIT -X101 -X100 -X102 -X103 MOTOR CONNECTION 29.12.2016 Oleg Vanin ACS880-104 Circuit diagram 29.12.2016 Asikainen Mika Drive Module & ZCU-14 Control Unit Frame R6i 3AXD10000027152 ABB Drives...

  • Seite 446: Baugröße R6I - Blatt 020 (Hilfsspannungsverteilung)

    24V CONTROL VOLTAGE DISTRIBUTION =-F112 =-K112 =-X21 ;24VP:7 001/D3 =-F110 001/C12 I> ;24VP:1 =-T22 001/K4 ;X22:11 230VAC =-X21 ;X22:1 ;24VM:1 24VDC =-X22 ;24VM:8 001/D3 =-20PE 29.12.2016 Oleg Vanin ACS880-104 Circuit diagram 29.12.2016 Asikainen Mika Auxiliary Voltage Supply Frame R6i 3AXD10000027152 ABB Drives...

  • Seite 447: Baugröße R7I - Blatt 001 (Hauptstromkreis, Regelungseinheit)

    -DOOR =-A49 =-A48 CONT+ CONT- FB OUT =-1PE CONTROL PANEL DPMP-01 ACS-AP-W PANEL KIT -X101 -X100 -X102 -X103 MOTOR CONNECTION 29.12.2016 Vanin Oleg ACS880-104 Circuit diagram 29.12.2016 Asikainen Mika Drive Module & ZCU-14 Control Board Frame R7i 3AXD10000029831 ABB Drives...

  • Seite 448: Baugröße R7I - Blatt 020 (Hilfsspannungsverteilung)

    24V CONTROL VOLTAGE DISTRIBUTION =-F112 =-K112 =-X21 ;24VP:7 001/D3 =-F110 001/C12 I> I> ;24VP:1 =-T22 001/J4 ;X22:11 230VAC =-X21 ;X22:1 ;24VM:1 24VDC =-X22 ;24VM:8 001/D3 =-20PE 29.12.2016 Vanin Oleg ACS880-104 Circuit diagram 29.12.2016 Asikainen Mika Auxiliary Voltage Distribution Frame R7i 3AXD10000029831 ABB Drives...

  • Seite 449: Baugröße R8I (Mit Dc-Schalter/Trennschalter) - Blatt 001 (Dc-Kreis)

    Stromlaufpläne 449 Baugröße R8i (mit DC-Schalter/Trennschalter) – Blatt 001 (DC-Kreis)

  • Seite 450: Baugröße R8I (Mit Dc-Schalter/Trennschalter) - Blatt 005 (Wechselrichtermodul)

    450 Stromlaufpläne Baugröße R8i (mit DC-Schalter/Trennschalter) – Blatt 005 (Wechselrichtermodul)

  • Seite 451: (Hilfsspannungsverteilung)

    Stromlaufpläne 451 Baugröße R8i (mit DC-Schalter/Trennschalter) – Blatt 020 (Hilfsspannungsverteilung)

  • Seite 452: Baugröße R8I (Mit Dc-Schalter/Trennschalter) - Blatt 040 (Regelungseinheit)

    452 Stromlaufpläne Baugröße R8i (mit DC-Schalter/Trennschalter) – Blatt 040 (Regelungseinheit)

  • Seite 453: Baugröße R8I (Mit Dc-Schalter/Trennschalter) - Blatt 061 (Sto)

    Stromlaufpläne 453 Baugröße R8i (mit DC-Schalter/Trennschalter) – Blatt 061 (STO)

  • Seite 454: Baugröße 2×R8I - Blatt 001 (Dc-Stromkreis)

    454 Stromlaufpläne Baugröße 2×R8i – Blatt 001 (DC-Stromkreis)

  • Seite 455: Baugröße 2×R8I - Blatt 005 (Wechselrichtermodule)

    Stromlaufpläne 455 Baugröße 2×R8i – Blatt 005 (Wechselrichtermodule)

  • Seite 456: Baugröße 2×R8I - Blatt 020 (Hilfsspannungsverteilung)

    456 Stromlaufpläne Baugröße 2×R8i – Blatt 020 (Hilfsspannungsverteilung)

  • Seite 457: Baugröße 2×R8I - Blatt 040 (Regelungseinheit)

    Stromlaufpläne 457 Baugröße 2×R8i – Blatt 040 (Regelungseinheit)

  • Seite 458: Baugröße 2×R8I - Blatt 061 (Sto)

    458 Stromlaufpläne Baugröße 2×R8i – Blatt 061 (STO)

  • Seite 459: Ergänzende Informationen

    Anfragen zum Produkt und zum Service Wenden Sie sich mit Anfragen zum Produkt unter Angabe des Typenschlüssels und der Seriennummer des Geräts an Ihre ABB-Vertretung. Eine Liste der ABB Verkaufs-, Support- und Service-Adressen finden Sie auf der Internetseite unter www.abb.com/searchchannels.
  • Seite 460 3AUA0000128368J © Copyright 2022 ABB. All rights reserved. Specifications subject to change without notice.

Inhaltsverzeichnis
