Beschreibung der Softwaremodule und Parameter
Nullimpuls
High
Low
Nullimpuls
Negative Drehrichtung
High
Low
Negative
(fallende)
Flanke
Digitaler Eingang
High
Low
Digitaler Eingang
High
Low

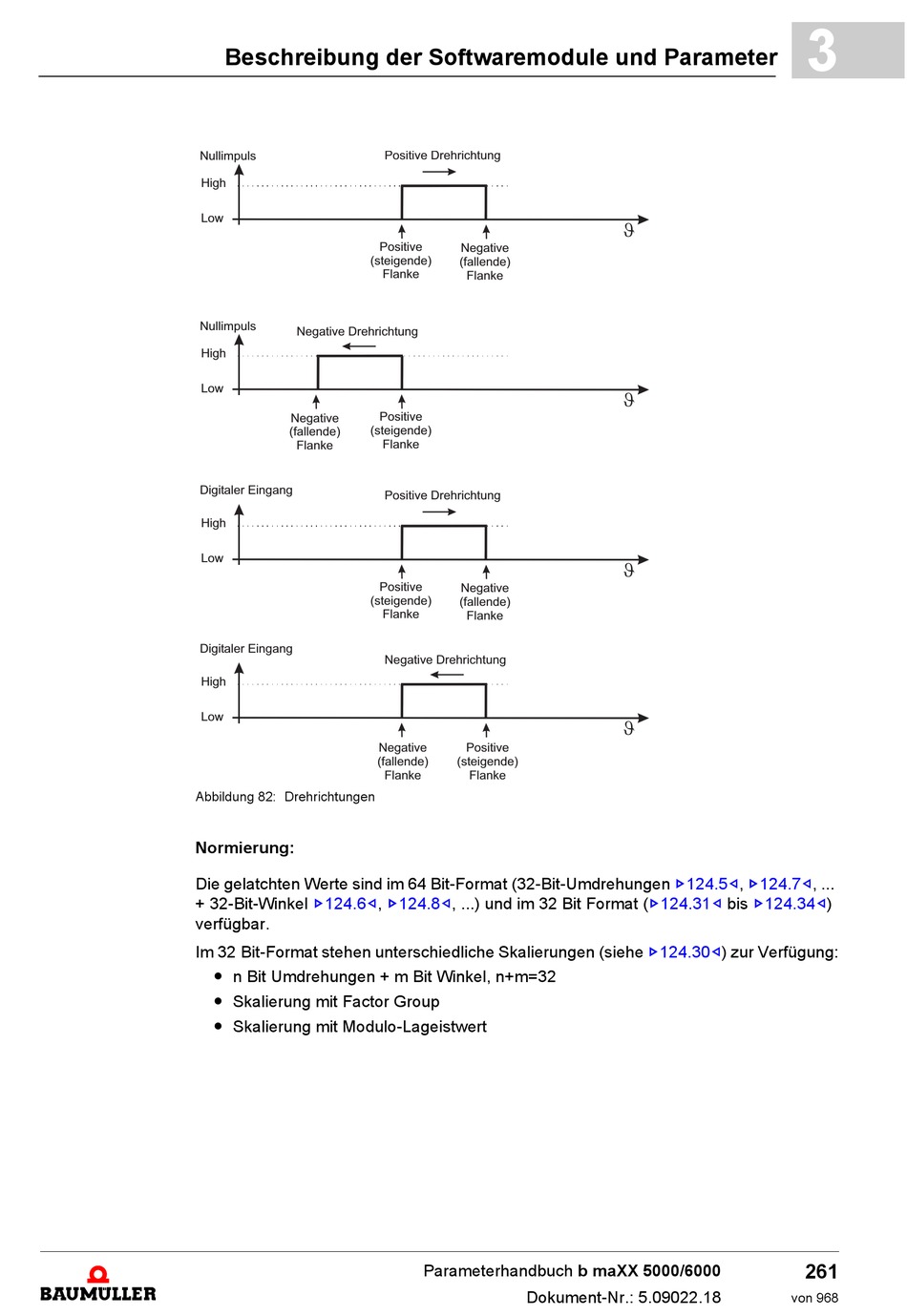

Abbildung 82: Drehrichtungen

Normierung:

Die gelatchten Werte sind im 64 Bit-Format (32-Bit-Umdrehungen Z124.5–, Z124.7–, ...
+ 32-Bit-Winkel Z124.6–, Z124.8–, ...) und im 32 Bit Format
verfügbar.
Im 32 Bit-Format stehen unterschiedliche Skalierungen (siehe Z124.30–) zur Verfügung:
m n Bit Umdrehungen + m Bit Winkel, n+m=32
m Skalierung mit Factor Group
m Skalierung mit Modulo-Lageistwert
Positive Drehrichtung
Positive
Negative
(steigende)
(fallende)
Flanke
Flanke
Positive
(steigende)
Flanke
Positive Drehrichtung
Positive
Negative
(steigende)
(fallende)
Flanke
Flanke
Negative Drehrichtung
Negative Positive
(fallende) (steigende)
Flanke Flanke
Parameterhandbuch b maXX 5000/6000
Dokument-Nr.: 5.09022.18
J
J
J
J
(Z124.31– bis Z124.34–)
