3.5.1.6 Zustandsmaschine der Gerätesteuerung für den Netzwechselrichter BM51XX
6
8

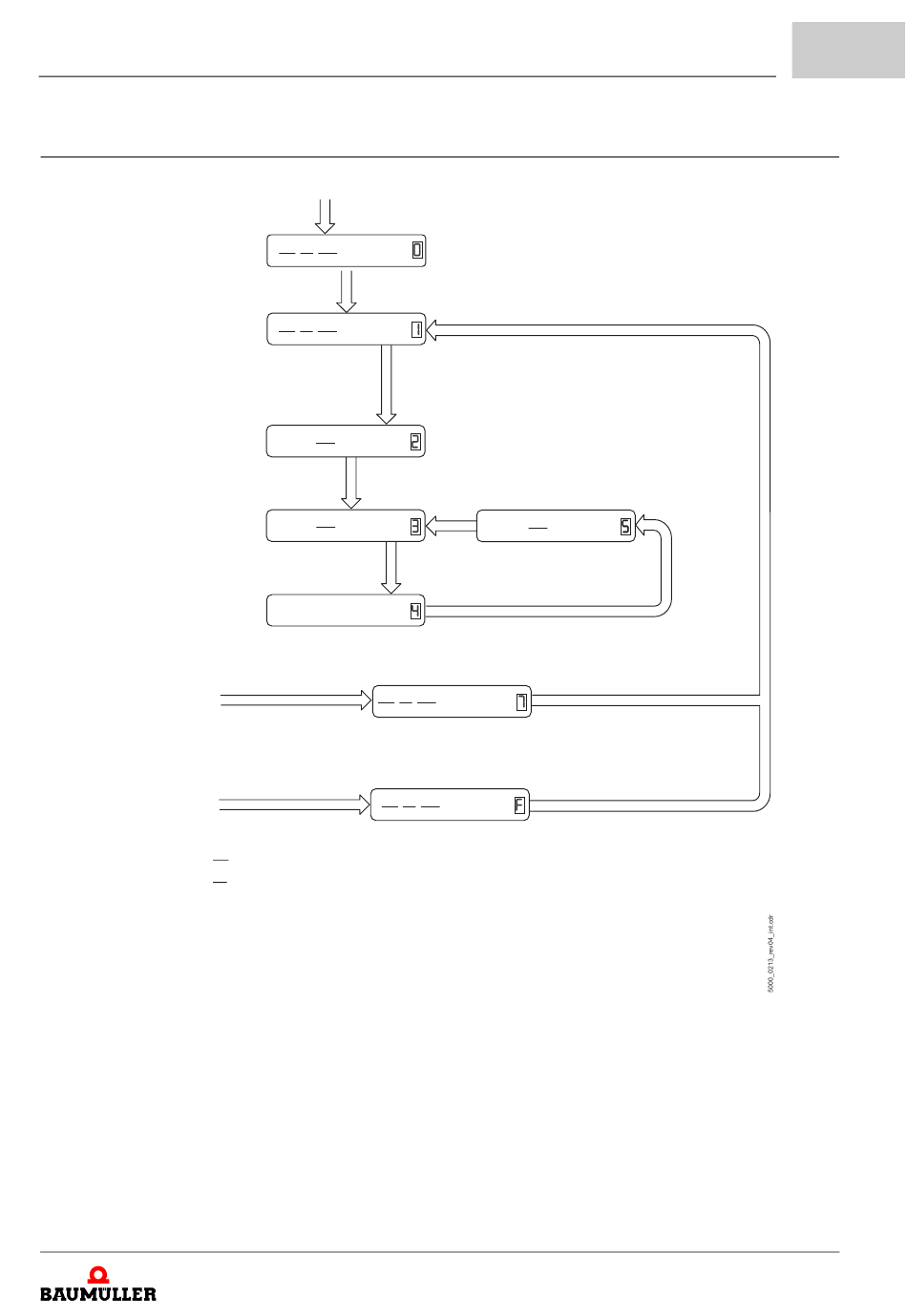

Abbildung 96: Zustandsmaschine der Gerätesteuerung für den Netzwechselrichter BM51XX
Beschreibung der Softwaremodule und Parameter
0
+24 V
NICHT EINSCHALTBEREIT
Aktion:
BIF HS BBS X010 0000
1
EINSCHALTSPERRE
BIF HS BBS X110 0000
Aktion:
Hauptschütz EIN
Netzspannung erkennen
Netzoffset messen
Drehfeld bestimmen
Netzsynchronisation durchführen
EINSCHALTBEREIT
BIF HS BBS X011 0001
Aktion:
Zwischenkreis vorladen
Leistungsrelais EIN
3
EINGESCHALTET
BIF HS BBS X011 0011
Aktion:
ZK-Spannung auf Sollwert hochsetzen
4
BETRIEB FREIGEBEN
BIF HS BBS X011 0111
Aus jedem Zustand:
Schnellentladung xxxx x01x
oder SE = 1
SCHNELLENTLADUNG AKTIV
BIF HS BBS
Aktion:
Impulse sperren
Leistungsrelais öffnen
Zwischenkreis über Ballastwiderstand entladen
Aus jedem Zustand:
Fehlermeldung generiert
STÖRUNG
BIF HS BBS
Aktion:
Leistungsrelais öffnen
BIF Hardwarekontakt „Bereit für Impulsfreigabe" geschlossen
BIF Hardwarekontakt „Bereit für Impulsfreigabe" geöffnet
HS Hardwarekontakt „Bereit für Hauptschütz" geschlossen
HS Hardwarekontakt „Bereit für Hauptschütz" geöffnet
IF = 0 Hardware Eingang „Impulsfreigabe" Logischer Pegel = 0 (nicht aktiv)
IF = 1 Hardware Eingang „Impulsfreigabe" Logischer Pegel = 1 (aktiv)
SE = 0 Hardware Eingang „Schnellentladung" Logischer Pegel = 0 (nicht
aktiv); keine Invertierung
SE = 1 Hardware Eingang „Schnellentladung" Logischer Pegel = 1 (aktiv);
keine Invertierung
FR = 0 Hardware Eingang „Fehler-Reset" Logischer Pegel = 0 (nicht aktiv);
keine Invertierung
FR = 1 Hardware Eingang „Fehler-Reset" Logischer Pegel = 1 (aktiv); keine
Invertierung
1)
Stillsetzen xxxx x110; IF = 0 ; SE = 0
2
Einschalten xxxx x111; IF = 1; SE = 0
IF = 1
BETRIEB GESPERRT
BIF HS BBS X011 0011
5a
Betrieb freigeben
xxxx 1111; IF = 1; SE = 0
ZK-Spannung < 20 V ; IF = x; SE = 0
X000 X000
Reset Störung 0xxx xxxx oder FR = 1
X010 1000
Parameterhandbuch b maXX 5000/6000
Dokument-Nr.: 5.09022.18
Betrieb
sperren
xxxx 0111
oder IF = 0
7
2)
9
-> 1xxx xxxx
1
) Nur wenn Steuerung ausschließlich
über HW-Eingänge erfolgt (siehe
108.7)
2
) Wird während der Entladung ein
Fehler ausgelöst der den
Entladevorgang abbricht, so kann der
Zustand Schnellentladung durch
Rücknahme der
Schnellentladeanforderung verlassen
werden obwohl der Zwischenkreis
noch nicht auf eine Spannung von
£
20V entladen wurde.
