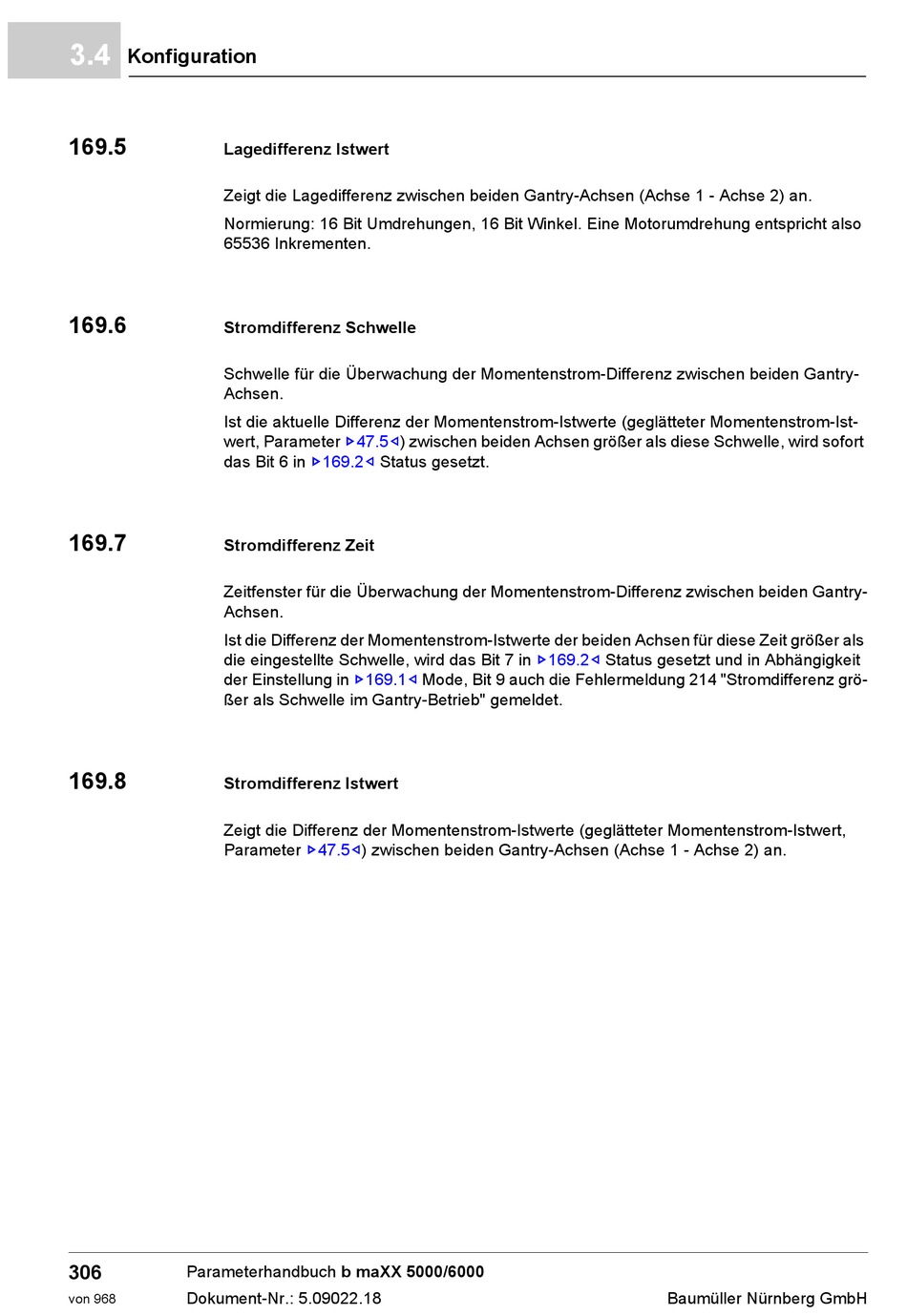

3.4
Konfiguration
169.5
Lagedifferenz Istwert
Zeigt die Lagedifferenz zwischen beiden Gantry-Achsen (Achse 1 - Achse 2) an.
Normierung: 16 Bit Umdrehungen, 16 Bit Winkel. Eine Motorumdrehung entspricht also
65536 Inkrementen.
169.6
Stromdifferenz Schwelle
Schwelle für die Überwachung der Momentenstrom-Differenz zwischen beiden Gantry-
Achsen.
Ist die aktuelle Differenz der Momentenstrom-Istwerte (geglätteter Momentenstrom-Ist-
wert, Parameter Z47.5–) zwischen beiden Achsen größer als diese Schwelle, wird sofort
das Bit 6 in
169.7
Stromdifferenz Zeit
Zeitfenster für die Überwachung der Momentenstrom-Differenz zwischen beiden Gantry-
Achsen.
Ist die Differenz der Momentenstrom-Istwerte der beiden Achsen für diese Zeit größer als
die eingestellte Schwelle, wird das Bit 7 in
der Einstellung in
ßer als Schwelle im Gantry-Betrieb" gemeldet.
169.8
Stromdifferenz Istwert
Zeigt die Differenz der Momentenstrom-Istwerte (geglätteter Momentenstrom-Istwert,
Parameter Z47.5–) zwischen beiden Gantry-Achsen (Achse 1 - Achse 2) an.
306
Parameterhandbuch b maXX 5000/6000
Dokument-Nr.: 5.09022.18
von 968
Z169.2–
Status gesetzt.
Z169.1–
Mode, Bit 9 auch die Fehlermeldung 214 "Stromdifferenz grö-
Z169.2–
Status gesetzt und in Abhängigkeit
Baumüller Nürnberg GmbH
