WARNUNG

G581-0004

490 Micro GC Benutzerhandbuch
Verbinden Sie den Filterausgang mit dem Probeneinlass auf
5
der Rückseite des GC mit einem 1/16-Zoll
Swagelok-Anschluss.
Der Druckregler hat einen maximalen Eingangsdruck von 3000
psi. Das Anwenden eines höheren Drucks kann zu schweren
Verletzungen und Schäden am Gerät führen.
Verbinden Sie den Probeneinlass am Druckregler mit der
6
Probenzufuhrleitung.
Starten Sie den GC (siehe
7
längerer Lagerung"
Führen Sie eine Dichtigkeitsprüfung des Systems durch,
8
um sicherzustellen, dass alle Verbindungen frei von
Leckagen sind.
G3581-S0004 umfasst Druckregler und Nadelventil zusammen
mit der erforderlichen Montagehalterung und den für die
Installation erforderlichen Befestigungselementen.
Das nachstehende Blockdiagramm zeigt Bauteile und
Anschlusspunkte der Druckreglerbaugruppe G3581-S0004.
Druck-
regler
Proben-
EINGANG

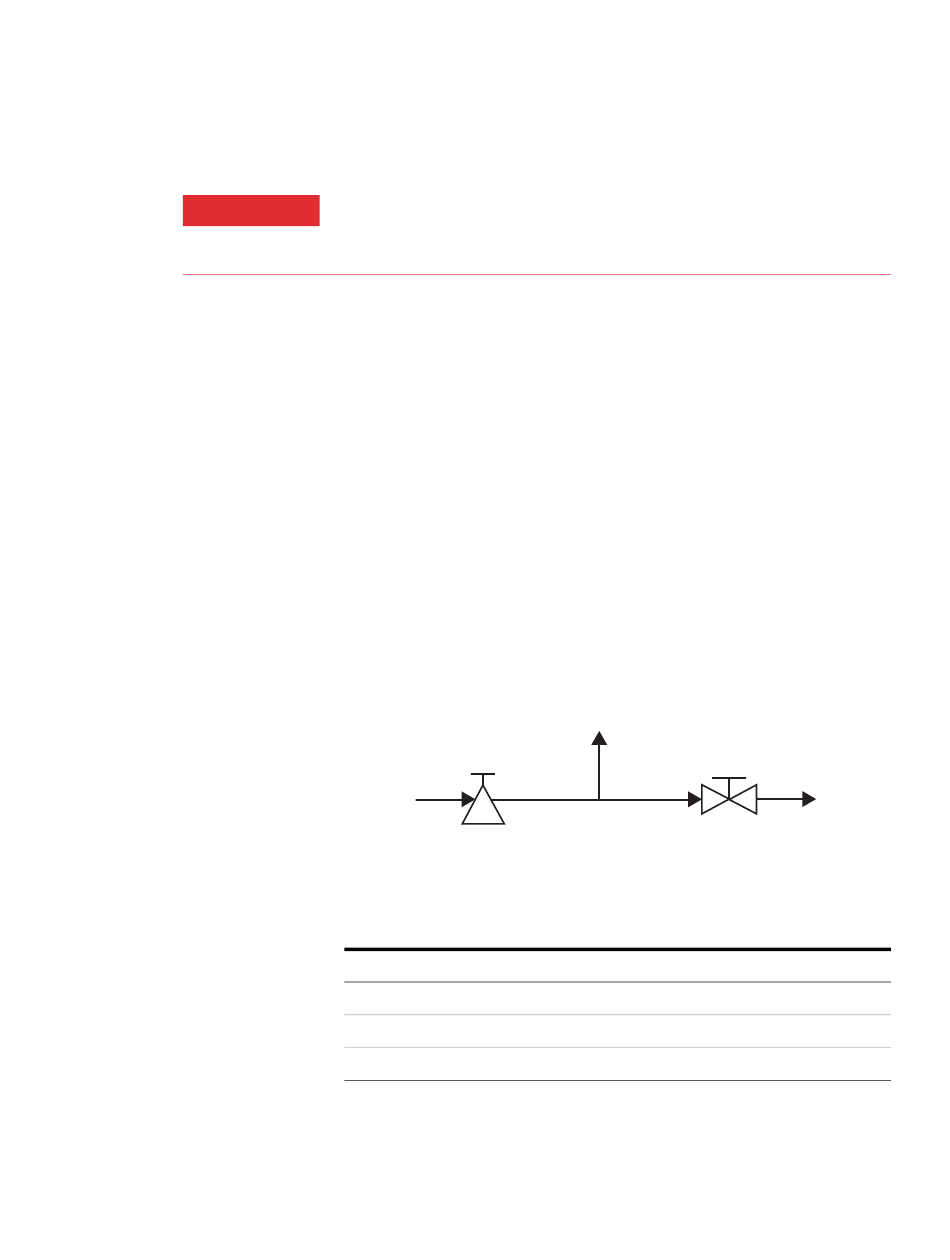

Abb.23
Druckreglerbaugruppe G3581-S0004: Funktionsblockdiagramm
Der Druckregler ist werkseitig eingestellt und wurde auf die
nachstehenden, festgelegten technischen Daten geprüft:
Attribut
Zufuhr
Ausgabe
Fluss
Die Probe fließt durch den Druckregler und in den hinteren
Probeneinlass des GC.
Ein Nadelventil ermöglicht das Entlüften der Probe zum Ablassen.
Handhabung der Probengase
„Wiederinbetriebnahme nach
auf Seite 42).
Probe zu hinterem
Probeneinlass des GC
Nadelventil
Spezifikation
25 bar (2,5 MPa)
0,7 bar (10,1 psi oder 70 kPa)
20 ml/min
4
Proben-
AUSGANG
(Ablass)
57
