4
Handhabung der Probengase
490-Micro GC – Optionale Druckregler
G3581-0003
54
Agilent bietet zwei optionale Druckreglerbaugruppen für den
Probeneinlass des 490-PRO Micro GC N. Diese Baugruppen
werden vollständig montiert geliefert und müssen vor Ort auf
der Rückseite des GC installiert werden.
G3581-S0003 umfasst Druckregler, Genie-Filter (zum Trocknen
der Probe) und Nadelventil zusammen mit der erforderlichen
Montagehalterung und den für die Installation erforderlichen
Befestigungselementen.
G3581-S0004 umfasst Druckregler und Nadelventil zusammen
mit der erforderlichen Montagehalterung und den für die
Installation erforderlichen Befestigungselementen.
Die Installationshinweise für beide Baugruppen sind
nachstehend angegeben.
Die Agilent Druckreglerbaugruppe (G3581-S0003) umfasst
Druckregler, Genie-Filter (zum Trocknen der Probe) und
Nadelventil zusammen mit der erforderlichen
Montagehalterung und den für die Installation erforderlichen
Befestigungselementen.
Abb. 20
zeigt Bauteile und Anschlusspunkte der Agilent
Druckreglerbaugruppe (G3581-S0003).
Druck-
regler
Proben-
EINGANG

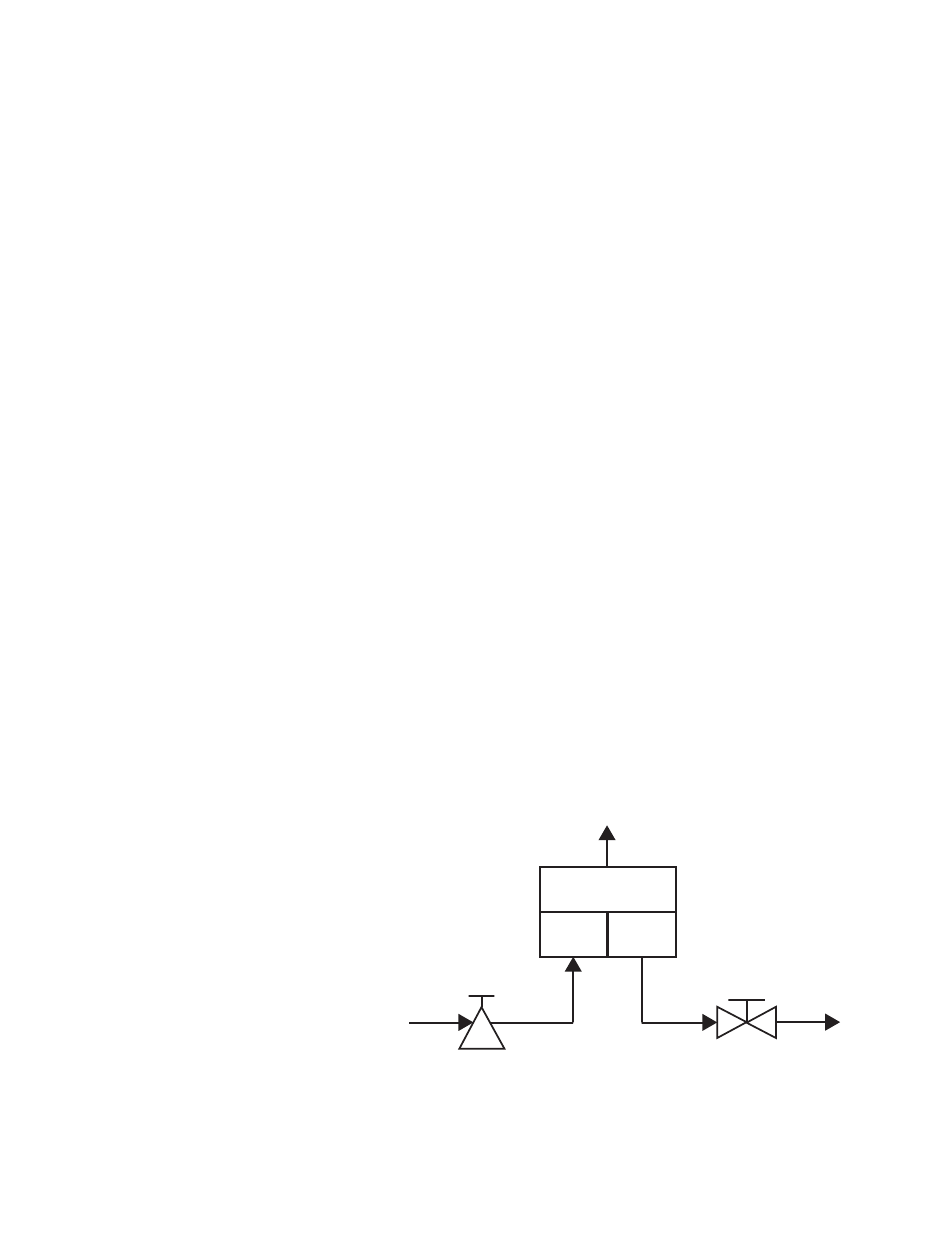

Abb.20
Agilent Druckreglerbaugruppe (G3581-S0003):
Funktionsblockdiagramm
Getrocknete Probe zu
analytischen Kanälen -
hinterer Probeneinlass
des GC
Ausgang
Genie 170
Eingang
Entlüftung
Nadelventil
490 Micro GC Benutzerhandbuch
Proben-
AUS-
GANG
(Ablass)
