Externer analoger E/A
490 Micro GC
Analoge GND

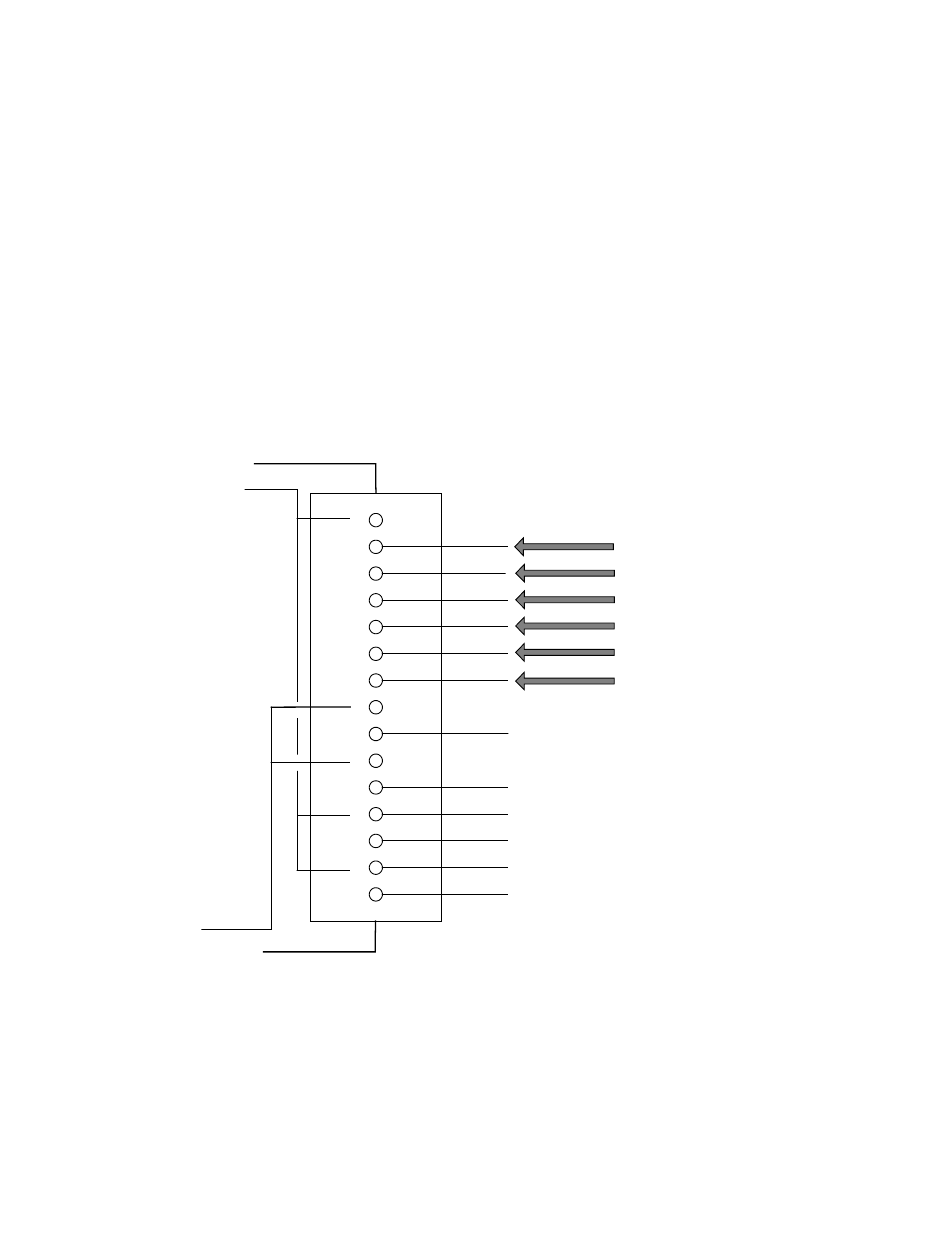

Abb.76
Externe analoge Anschlüsse
490 Micro GC Benutzerhandbuch
Der externe analoge E/A-Port kann sechs (6) Analogeingänge
(Eingang 0 bis 10 Volt) aufnehmen.
Die Benutzeroberfläche empfängt diese analoge Information
und übersetzt sie in von der lokalen Benutzeroberfläche
durchzuführende Aktionen sowie Ereignisse oder Daten, die auf
der Remote-Benutzeroberfläche angezeigt oder gespeichert
werden. In OpenLAB EZChrom und OpenLAB ChemStation ist
„sichtbar" der einzige Status.
GND
Stift
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
EXT - Analog-EINGANG 1
EXT - Analog-EINGANG 2
EXT - Analog-EINGANG 3
EXT - Analog-EINGANG 4
EXT - Analog-EINGANG 5
EXT - Analog-EINGANG 6
+15 VDC Ausgang (elektronische Sicherung max. 100 mA)
+15 V DC Ausgang (elektronische Sicherung max. 100 mA)
+5 VDC Ausgang (elektronische Sicherung max. 500 mA)
+12 VDC Ausgang (elektronische Sicherung max. 500 mA)
Externer analoger E/A
7
Verbindungen
