IP-Adressen-Schalter zuweisen
Siehe
„Ethernet-Netzwerke"
Seite 106.
USB
Kommunikationsschnittstelle.
Siehe
„USB VICI-Ventil"
auf
Seite 111 und
„USB WLAN"
Seite 113
COM 2
RS-232 (2-adrig)
Kommunikationsschnittstelle.
Siehe
„490
Chromatographie-Datensysteme"
auf Seite 104.
COM 3 und COM 4
RS-485 (4-adrig)
Kommunikationsschnittstelle.
Siehe
Tabelle 1
auf Seite 20.
Analoger E/A
Externe analoge
E/A-Signale.
Siehe
„Externer analoger
E/A"
auf Seite 119.

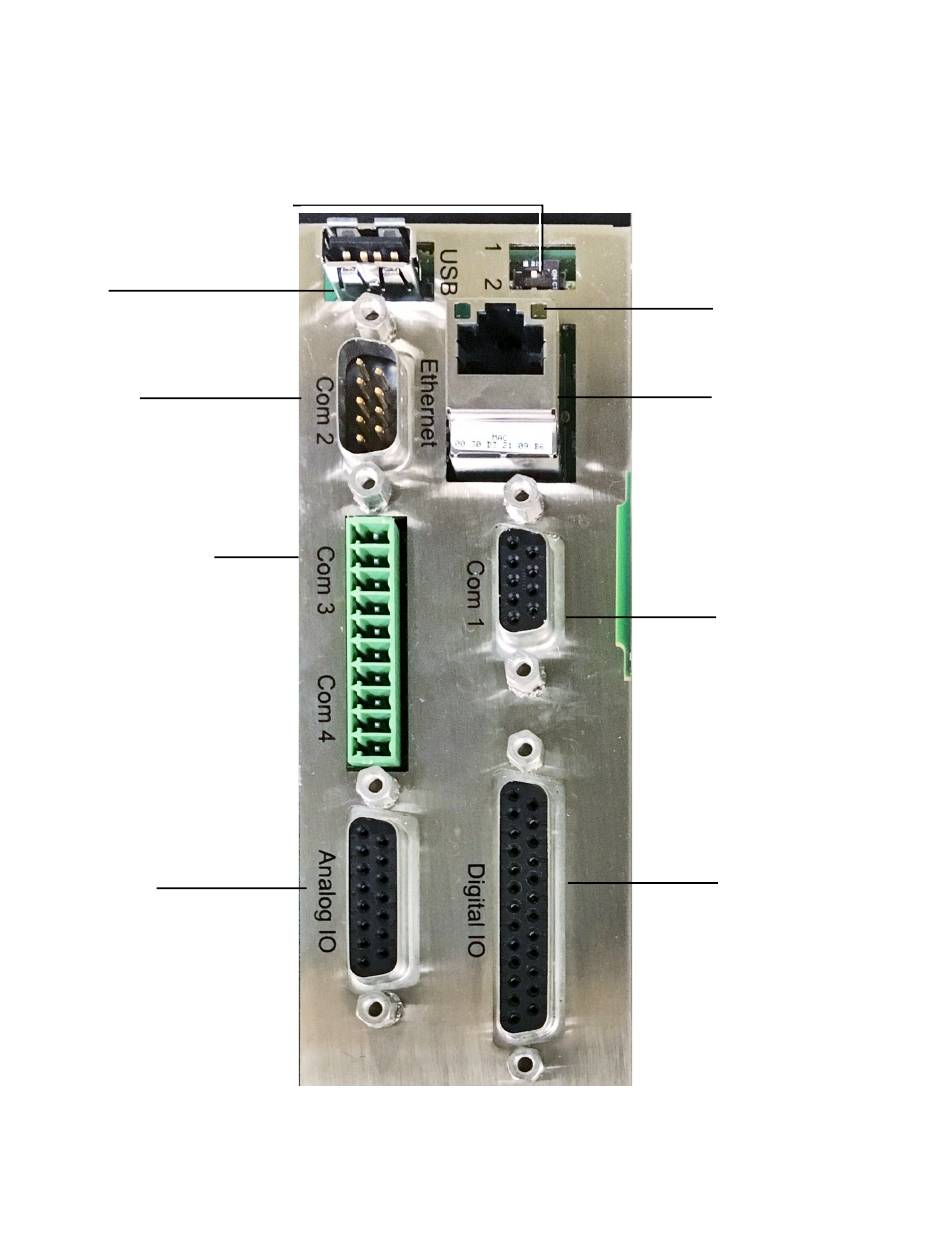

Abb.66
Externe Geräteanschlüsse (Hauptplatine G3581-65000 abgebildet)
490 Micro GC Benutzerhandbuch
Auf der Vorderseite des Geräts sind die externen
2
Geräteanschlüsse sichtbar
auf
auf
3
Schließen Sie die Abdeckung nach dem Anschließen der
Kabel.
Verbindungen
(Abb.
66).
LAN-Anzeigen
Rote LED: Übertragen
von Daten.
Grüne LED: Empfangen
von Daten.
Ethernet-Stecker (LAN)
Ethernet-RJ45-Stecker.
Siehe
„Ethernet-Netzwerke"
auf Seite 106.
SD-Karten-Slot
Keine Funktion
unterstützt.
COM 1
RS232-Kommunikations
schnittstelle.
Digitaler E/A
Digitale Eingangs-und
Ausgangssignale, wie
zum Beispiel
start_stop, ready_out
und start_in.
Siehe
„Externer
digitaler E/A"
Seite 118.
7
auf
103
