Messung des Ersatzableitstromes
6.3.3
Messung des Ersatzableitstromes
(IEA) bei fest angeschlossenen Geräten
oder Geräten ohne Netzstecker
Diese Messung darf mit dem TELARIS
0701/0702 nur nach DIN VDE 0701 durchge-
führt werden. Nach DIN VDE 0702 ist diese
Messung nicht zulässig, da diese nur mit Prüf-
geräten durchgeführt werden darf welche für
Anlagenprüfung geeignet sind.
Durchführung der Messung:
Schließen Sie den UNITEST TELARIS 0701/0702
mit dem Netzanschlussstecker (1) an eine funk-
tionsfähige und ordnungsgemäß angeschlosse-
ne Schutzkontakt-Netzsteckdose an.
Stellen Sie den Drehschalter 'Messfunktion'
(15) auf die Schalterstellung 'IEA'
Stellen Sie mittels der Taste LIMIT (7) den
Grenzwert für den Ersatzableitstrom ein, Grenz-
werte siehe Tabelle 2.
Schalten Sie den Prüfling ein.
Verbinden Sie den PE-Anschluss des Prüflings
mit der blauen Buchse 'PE' (5), entsprechend C
in Bild 6.10.
Bei Geräten der Schutzklasse II oder III und be-
rührbare leitfähige Teilen von Geräten der
Schutzklasse I, die nicht mit dem Schutzleiter
verbunden sind, verbinden Sie zusätzlich die
Buchse 'PE' (5) mit allen berührbaren leitfähi-
gen Gehäuseteilen des Prüflings entsprechend
D, E in Bild 6.10.
Verbinden Sie die Buchse 'L/N' (4) mit allen ak-
tiven Anschlüssen des Prüflings entsprechend
A, B in Bild 6.10.
Drücken Sie die Taste „Start" (9). Das blinken-
de Symbol für die Messeinheit im Display sig-
nalisiert den aktuellen Messvorgang.
Lesen Sie den Messwert von der LC-Anzeige (6)
ab. Das Symbol 'LIMIT' (21) zeigt bei einge-
schalteter Grenzwertanzeige eine Überschrei-
tung des Grenzwertes an.
26
Setzen Sie die Prüfung des Ersatzableitstromes
an allen anderen berührbaren leitfähigen Ge-
häuseteilen des Prüflings fort.
Die Messergebnisse können durch Drücken
der Taste
(10) abgespeichert werden. Hin-
weise zu Speichern von Messwerten siehe Ab-
schnitt 7.1 und 7.2.
L1
N
PE
E

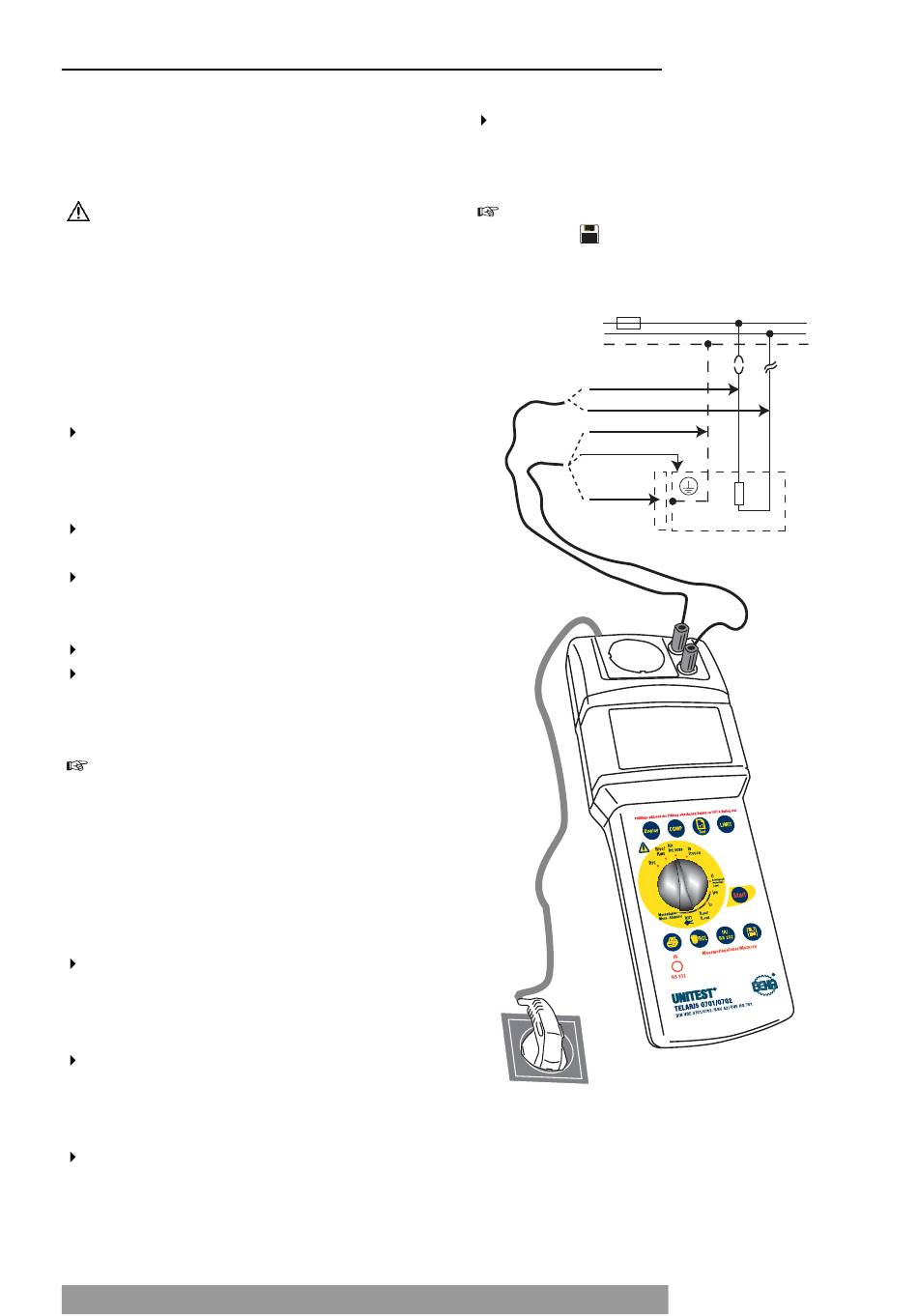

Bild 6.10: Messung des Ersatzableitstromes bei fest
angeschlossenen Geräten oder Geräten ohne Netz-
stecker
A
B
C
D
Prüfling
