6.2.3
Messung des Isolationswiderstandes
(RISO) bei fest angeschlossenen Gerä-
ten oder Geräten ohne Netzstecker
Diese Messung darf mit dem TELARIS
0701/0702 nur nach DIN VDE 0701 durchge-
führt werden. Nach DIN VDE 0702 ist diese
Messung nicht zulässig, da diese nur mit Prüf-
geräten durchgeführt werden darf welche für
Anlagenprüfung geeignet sind.
Durchführung der Messung:
Schließen Sie den UNITEST TELARIS 0701/0702
mit dem Netzanschlussstecker (1) an eine funk-
tionsfähige und ordnungsgemäß angeschlosse-
ne Schutzkontakt-Netzsteckdose an.
Stellen Sie den Drehschalter 'Messfunktion'
(15) auf die Schalterstellung 'RISO'.
Stellen Sie mittels der Taste LIMIT (7) den
Grenzwert für den Isolationswiderstand ein,
Grenzwerte siehe Tabelle 1.
Schalten Sie den Prüfling ein.
Verbinden Sie den PE-Anschluss des Prüflings
mit der blauen Buchse 'PE' (5), entsprechend C
in Bild 6.7.
Bei Geräten der Schutzklasse II oder IIIund be-
rührbare leitfähige Teilen von Geräten der
Schutzklasse I, die nicht mit dem Schutzleiter
verbunden sind, verbinden Sie zusätzlich die
Buchse 'PE' (5) mit allen berührbaren leitfähi-
gen Gehäuseteilen des Prüflings entsprechend
D, E in Bild 6.7.
Verbinden Sie die Buchse 'L/N' (4) mit allen ak-
tiven Anschlüssen des Prüflings entsprechend
A, B in Bild 6.7.
Drücken Sie die Taste „Start" (9). Das blinken-
de Symbol für die Messeinheit im Display sig-
nalisiert den aktuellen Messvorgang.
Lesen Sie den Messwert von der LC-Anzeige (6)
ab. Das Symbol 'LIMIT' (21) zeigt bei einge-
schalteter Grenzwertanzeige eine Unterschrei-
tung des Grenzwertes an.
Messung des Isolationswiderstandes
Setzen Sie die Isolationsprüfung an allen ande-
ren berührbaren leitfähigen Gehäuseteilen des
Prüflings fort.
Die Messergebnisse können durch Drücken
der Taste
weise zu Speichern von Messwerten siehe Ab-
schnitt 7.1 und 7.2.
L1
N
PE

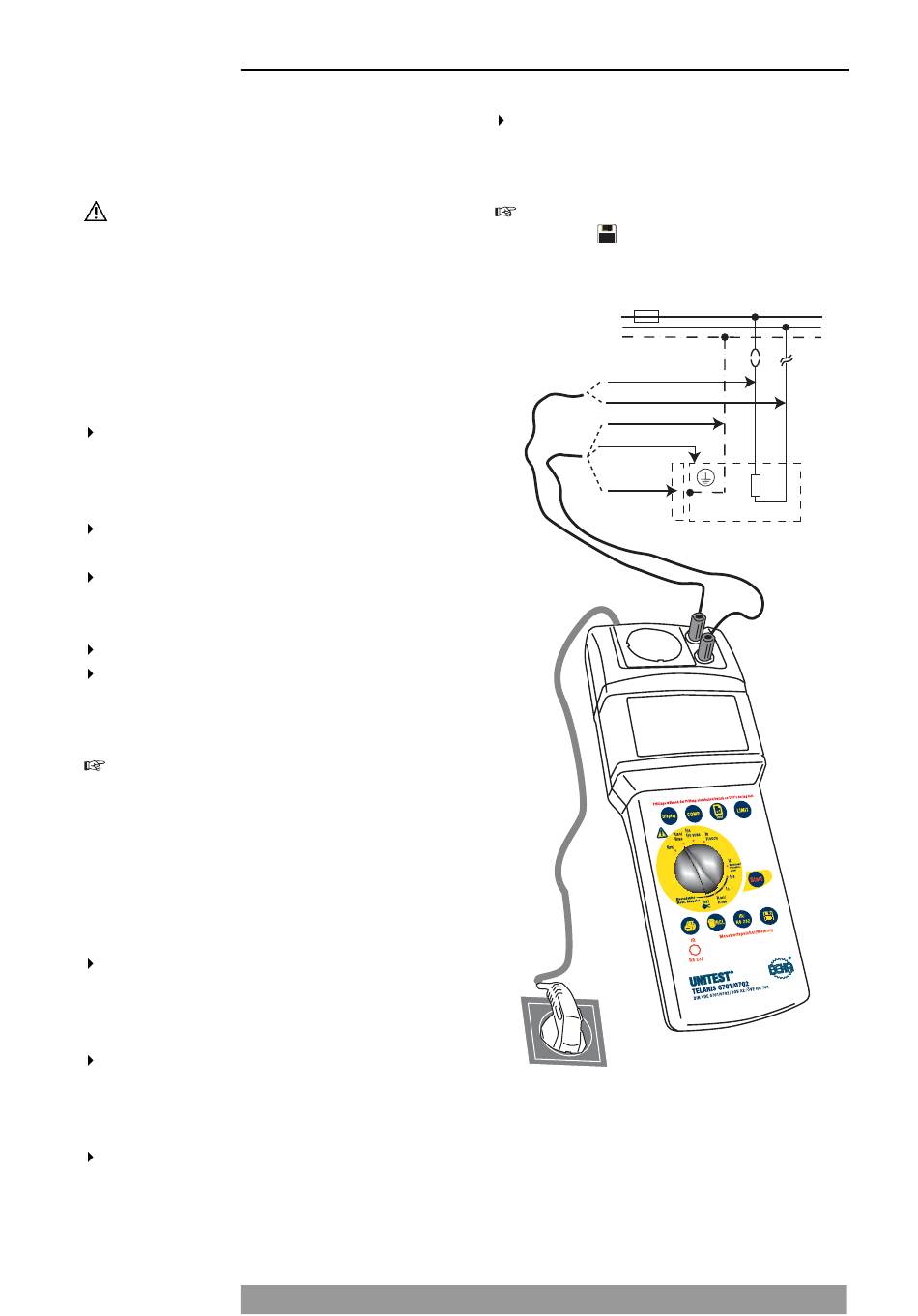

Bild 6.7: Messung des Isolationswiderstandes bei
fest angeschlossenen Geräten oder Geräten ohne
Netzstecker
(10) abgespeichert werden. Hin-
A
B
C
D
E
Prüfling
23
